片手で加熱と吸い取りができるはんだ吸取器 加熱式はんだ吸取器「はんだトルゾー」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 1830 2024. 2. 15 |
|
 |
片手で加熱と吸い取りができるはんだ吸取器 加熱式はんだ吸取器「はんだトルゾー」好評発売中！ |

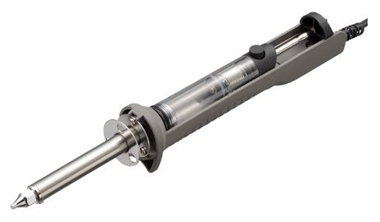

| 今回は、太洋電機産業株式会社が販売する加熱式はんだ吸取器「はんだトルゾー」をご紹介します。太洋電機産業は、はんだこてやはんだ製品をgootのブランドで製造・販売する広島県福山市に本社を置く企業です。 はんだ付けは新規に電子部品をプリント基板などに接着するだけでなく、部品の取り換えや故障などの修理に使うことも多いと思います。その際、接着に使用されているはんだを除去しなければなりませんが、スルーホールなどに埋まったはんだの除去は慣れないと難しい作業です。  はんだトルゾー 単価：￥4,838(税込) 「はんだトルゾー」は、電源を投入してから約10分でこて先温度が約400℃になり、吸引ポンプではんだを吸い取ります。従来のはんだ除去は、吸い取り線や吸取器とはんだこてを同時に使う必要があるので両手が塞がってしまいましたが、「はんだトルゾー」を使うと初心者でも片手ではんだを簡単に除去することができます。 本製品には、ノズル、清掃用のクリーニングピン、グリスが付属しています。 ●「はんだトルゾー」の特長 ・適切なノズル温度で、ランド剥離を抑制します。 ・足付きの自立グリップにより、机に置いてもノズルが机に接触しません。 ・内径の違うノズルが3種類付属しているので、効率的に作業ができます。 TP-30N-13(内径1.3mm)/TP-30N-18(内径1.8mm)/TP-30N-23(内径2.3mm) ・付属のクリーニングピンは本体に収納できます。 ・消費電力：30W ・ノズル温度：約450℃ |
|
自作キーボード向けの機能を搭載したマイコンボード Pro Micro互換「key micro」好評発売中！ |

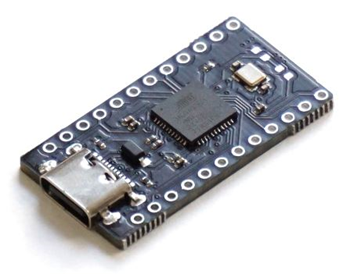

| ここでは、各種の自作用キーボードを販売しているa bit keys製のPro Microマイコンボード互換「key micro」をご紹介します。 「key micro」は、Sparkfunが開発したPro Microと互換性のあるマイコンボードで、自作キーボード向けの機能を搭載しています。 Pro Microは、Arduino Leonardoを小型(33mm×17.8㎜)にした互換機として開発され、Arduinoと同様に回路図がオープンソースとして公開されているので誰でも自由に互換機を作成することができます。Pro Microには16MHzで動作するAVRのATmega32U4が搭載されています。 Pro Microは、マウスやキーボード、ゲームコントローラなどの操作ができるHID機能を備えているので、自作キーボードのコントローラとして多く使われています。ただし、パソコンに接続するmicroUSBコネクタが外れて壊れやすいので、キーボード基板と接続する際にピンヘッダではなくコンスルー(スプリングピンヘッダ)を使用することが推奨されています。コンスルーはピンがばね状になっているので、はんだ付けをする必要がありません。そのため基板の交換が簡単にできます。  key micro 単価：￥2,880(税込) 「key micro」は、Pro Micro互換でピンアサインが同じなので置き換えが可能です。ボードサイズ(33×18mm)もほぼ同じですが、厚さはPro Microよりも薄くなっています。 「key micro」では搭載する部品の高さを2mm未満に抑えてあるので、2mmのコンスルーを利用できます。また、USBコネクタは、microUSBではなくUSB Type-Cを採用し、スルーホール4箇所で固定されていているので壊れにくくなっています。 そのほか、「key micro」には分割キーボード用に、キーボードの左右を判定する機能用のチップ抵抗が付属しています。 |
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼100[V]正負電源回路 【LP55：電源回路編】 高電圧のパルス発生回路に必要な正負電源を回路ブロックとして、組み込みました。電源ICは、「LT3751EUFD#PBF」をキーデバイスに しました。正負回路は、トランスにて実現しています。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。 回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
