MAIL MAGAGINE No. 1855 2024. 4. 18 |
|
 |
10℃から70℃までの温度を設定して加熱や冷却ができる 「ペルチェ素子付き加熱冷却装置組み立てキット」 好評発売中！ |

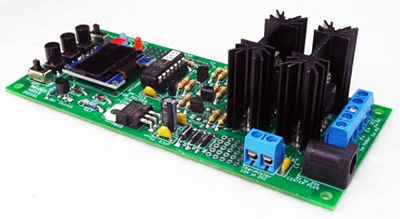

| 今回は、マイコンキットドットコムが販売する「ペルチェ素子付き加熱冷却装置組み立てキット」をご紹介します。ペルチェ素子を使ったこのキットを活用すると、＋10℃～＋70℃の範囲で温度を設定できる保温庫や保冷庫、培養実験装置などを作ることができます。 ペルチェ素子はペルチェ効果を用いた板状に加工された熱電素子で、電流を流すと素子の片面では吸熱(冷却)が起こり、もう片面では発熱します。逆方向に電流を流すと、吸熱する面と発熱する面が入れ替わります。ペルチェ素子を使用すると、精度の高い温度管理を行うことができます。  ペルチェ素子付き加熱冷却装置組み立てキット 単価：￥3,560(税込) 本製品は、従来から販売されていたMSC-111の改良版で、大小2個の放熱器のそれぞれに強制空冷ファンが付いています。従来製品では、小型の放熱器には強制空冷ファンが付いていません。また、大型放熱器用のファンもより強力なものになっています。なお、小型放熱器と小型空冷ファンは保温庫や保冷庫、エアコンを製作する場合にだけ使用します。電子部品の冷却/加熱実験や培養実験などでは不要です。 本製品には、ペルチェ素子(40×40mm、12V/6A)、大型放熱器(120×100×25mm)、小型放熱器(60×45×30mm)、大型強制空冷ファン(12V/300ｍA、92×92×25mm)、小型強制空冷ファン(12V/100ｍA、40×40×10mm)、ファン用ガード、熱伝導シート(40×40mm)などが付属しています。これらを組み立てて、別に用意した発泡スチロールの箱などに組み込んで使用します。組み立てたときの本体サイズは、幅120×奥行100×高さ100mm程度になります。 なお、ペルチェ素子を制御するにはペルチェ素子に対応した温度コントローラ「ペルチェ素子用PWM方式温度コントローラキット」が必要で、ペルチェ素子用の12V/6Aの電源と冷却ファン用の電源も別途用意する必要があります。  ペルチェ素子用PWM方式温度コントローラキット 単価：￥3,983(税込) 「ペルチェ素子用PWM方式温度コントローラキット」は、－3℃から＋70℃までの温度を制御できるPWM方式の温度コントローラキットです。5Vから24Vまでのペルチェ素子を制御でき、5Aまでの電流を流すことができます。 電線付き温度センサー(サーミスタ)が付属しているので、ペルチェ素子に直接貼り付けるか、用意した保温庫や保冷庫の適切な位置に取り付けて使用します。短時間で設定した温度±0.1℃以内に到達し、それを維持することができます。なお、このキットは半導体や抵抗/コンデンサなどの部品を多く使用し、はんだ付けが必要です。 これらのキットには製品マニュアルが付属していないので、マイコンキットドットコムのWebサイトからダウンロードしてください。 |
|
暗抵抗が0.5MΩから10MΩまでラインナップを揃えた 光の強度で抵抗値が変化する「CdSセル」 好評発売中！ |
| ここでは、Senba Sensing Technology社製の「CdSセル」をご紹介します。Senba Sensing Technology社は、2005年に中国深セン市に設立された、PIRセンサーや光センサー、赤外線炎センサーなど、主にスマートホームやセキュリティ、防火、産業制御などに使用するデバイスを製造・販売する企業です。 マルツエレックでは従来より同社製のCdSセルを販売していましたが、今回、暗抵抗が0.5MΩから10MΩまでの6製品を販売し、ラインナップを拡充いたしました。いずれの製品もピーク波長は540nm、受光部の最大径は5.1mm、最大電圧は150V、動作温度範囲は－30℃～＋70℃です。 光の強さによって抵抗値が変化するデバイスをフォトレジスタ(photoresistor)と言いますが、CdS(硫化カドミウム)を材料にしたCdSセルは代表的なフォトレジスタです。 光が当たっていないときの抵抗値を暗抵抗と言い、数MΩの値になります。光が当たっているときの抵抗値を明抵抗と言い、最小値で数100Ω程度になります。 CdSセルは取り扱いが容易なため、街路灯やカメラの露出計などに利用されていましたが、カドミウムが有害物質を規制するRoHS指令による規制対象となったため、ヨーロッパで販売する製品にCdSセルを搭載することはできません。また、日本やその他の地域でもRoHS指令を遵守する方向にあるため、今後CdSセルが製造されなくなるかもしれません。CdSセルを自作の電子機器などに使用することは問題ありませんが、廃棄する際には注意する必要があります。
|
||||||
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼「コッククロフト・ウォルトン回路」評価用治具製作 【LP73：製作事例編】 コッククロフト・ウォルトン回路方式を採用すると、低圧の交流電源やパルス直流電源を入力として、高圧直流電圧を出力出来ます。出力回路は、コンデンサとダイオードの組み合わせで実現します。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。 回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
