P2350マイコンを搭載し無線通信機能に対応した「Raspberry Pi Pico 2W」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 1990 2025. 3. 20 |
|
 |
RP2350マイコンを搭載し無線通信機能に対応した 「Raspberry Pi Pico 2W」好評発売中！ |

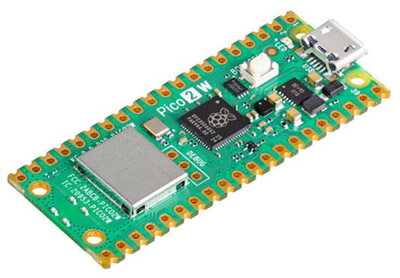

| 今回は、Raspberry Pi財団が開発した小型のマイコンボード「Raspberry Pi Pico 2」に、Wi-FiとBluetoothによる無線通信機能を追加した「Raspberry Pi Pico 2W」をご紹介します。 「Raspberry Pi Pico 2W」は、Raspberry Pi財団が独自に開発したRP2350マイコンを搭載し、無線通信用にはインフィニオン社製のCYW43439を搭載しています。 RP2350は、Raspberry Pi Picoに採用されたRP2040の後継となるマイコンで、Arm Cortex-M33とRISC-Vの2つのコアを搭載しています。RP2350はキャッシュを16KB搭載しているのでRP2040より高速にアクセスでき、TrustZoneによるセキュリティ機能を利用できます。さらに、署名付きブート、キーストレージ用の8KBアンチヒューズOTP、SHA-256アクセラレータ、ハードウェア乱数発生器、高速グリッチ検出器などが組み込まれています。 そのほか、RP2350はRP2040に比べてCPUコアのクロック速度が133MHzから150MHzになり、浮動小数点演算が倍精度に、プログラマブルI/O(PIO)が8個から12個に拡張されています。 RP2350シリーズにはRP2350A/RP2350B/RP2354A/RP2354Bの4品種がありますが、「Raspberry Pi Pico 2W」にはパッケージサイズが7×7mmと小さいRP2350Aが搭載されています。RP2350Bは、パッケージサイズが10×10mmと大きく、GPIOのピン数やPWMチャンネル数が多いため、拡張性が求められる製品に適しています。 RP2354AとRP2354Bは、RP2350AとRP2350Bそれぞれに2MBのスタック型フラッシュメモリを追加したバージョンです。 無線モジュールのCYW43439は、2.4GHzシングルバンドでWi-Fi 4(IEEE802.11n)とBluetooth5.2に対応しています。SoftAP機能をサポートしているので、4台まで接続できるアクセスポイントとしても使用できます。技適は取得済みですが、認証の表示マークは商品パッケージにラベルで貼付されています。 なお、USBケーブルやピンヘッダは付属されていないので、別途購入する必要があります。  Raspberry Pi Pico 2W ▽Raspberry Pi Pico 2W【SC1633】 ・単価：￥1,496(税込) ・CPU：RP2350A(デュアルArm Cortex-M33、デュアルRISC-V Hazard3) ・メモリ：512KB SRAM、4MB Quad-SPIフラッシュ ・無線モジュール：CYW43439(2.4GHz 802.11n/Bluetooth5.2) ・電源供給/制御/書き込み：microUSB-Bコネクタによる接続 ・周辺機能：12ビットA/Dコンバータ×3、PWM×24、PIOステートマシン×12 ・インターフェース：GPIO×26、I2C×2、SPI×2、UART×2 ・温度センサ、タイマ、LED、3ピンSWDポート ・ボードサイズ：21×51mm |
|
ツマミ部分が28mmと長いジョンソンターミナル 6色から選べる「絶縁ターミナル」好評発売中！ |

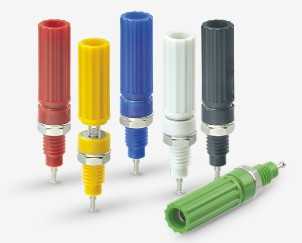

| ここでは、サトーパーツ株式会社が販売するツマミ部分が28mmと長い「絶縁ターミナル」をご紹介します。これは、ジョンソン端子や陸軍端子と呼ばれる配線が短時間にできるターミナルです。実験装置やプロトタイプを作成する際に便利です。 「絶縁ターミナル」の先端部分にはバナナプラグを挿入することができ、ネジ部分には電線やY型圧着端子を固定することができます。使用できるバナナプラグの型番は、TJ-560、SA-2000-560、TJ-2167です。ネジ部分の直径は4mmで、中央に2.1mmの孔が開いていて電線を通すことができます。最大定格は、125V/10Aです。 ツマミ部分の色は、赤・黒・青・緑・黄・白が用意されています。パネルへの取り付けはナットによる締め付けで行い、取り付け穴の直径は8mmです。なお、ツマミ部分の取り外しはできません。  絶縁ターミナル ▽絶縁ターミナル(4mm、取付孔φ8mm、赤)【T-3025-L-R】 ▽絶縁ターミナル(4mm、取付孔φ8mm、黒)【T-3025-L-B】 ▽絶縁ターミナル(4mm、取付孔φ8mm、青)【T-3025-L-BL】 ▽絶縁ターミナル(4mm、取付孔φ8mm、緑)【T-3025-L-G】 ▽絶縁ターミナル(4mm、取付孔φ8mm、黄)【T-3025-L-Y】 ▽絶縁ターミナル(4mm、取付孔φ8mm、白)【T-3025-L-W】 ・単価：全て￥680(税込) |
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼ノイズキャンセル回路 【LP80：制御回路編】 ノイズキャンセル回路の原理を実験する教育用の回路基板です。 入力音声信号に対して、出力信号では打ち消された信号が出力されます。 教育向け回路基板の製作もお問い合わせ下さい。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
|
