ソフトウェア無線開発用のSYZYGY互換A/Dコンバータモジュール「Zmod SDR」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2005 2025. 5. 1 |
|
 |
ソフトウェア無線開発用のSYZYGY互換A/Dコンバータモジュール 「Zmod SDR」好評発売中！ |
| 今回は、米国Digilent社が販売するFPGAホストボードと組み合わせることでソフトウェア無線やRFアプリケーションの開発ができるデジタイザーモジュール「Zmod SDR」をご紹介します。FPGAホストボードには、Zynq-7000を搭載した開発ボードEclypse Z7などが使用できます。 「Zmod SDR」は、SYZYGY(シジギー)規格に準拠した高性能I/OモジュールであるZmodシリーズに属し、SYZYGYにより高速なデータ取得や信号処理を行うことができます。 ZmodシリーズにはZmod SDR以外に、オシロスコープモジュールのZmod Scope、高精度A/Dコンバータを搭載したZmod Digitizer、D/Aコンバータを搭載したZmod DACなどがあります。 SYZYGYはボードメーカーのOpal Kelly社が開発した高速I/Oインターフェース規格で、最大500MHzまでのデータ転送が可能です。Eclypse Z7には2個の40ピンSYZYGYコネクタ(0.8mm Samtecコネクタ)が搭載されています。 「Zmod SDR」には2チャンネルのA/Dコンバータとその前段回路が搭載されており、ベースであるサンプリングレート122.88MS/sのナイキスト周波数よりも高い周波数の信号をキャプチャするアンダーサンプリングに対応しています。オンボードの低ジッタークロックジェネレータと低ノイズ設計により、高速無線信号のキャプチャに必要な精度が得られます。そして、GNU Radioと組み合わせることで、無線信号の解析や無線プロトコルの開発を実現します。 GNU Radioは無線通信でよく用いられる信号処理関数を使いやすくしたオープンソースのライブラリで、C/C++やPythonを使ってプログラミングができます。また、グラフィカルにプログラミングができるGRC(GNU Radio Companion)という環境も用意されています。  Zmod SDRの表面(左)と裏面(右)
|
||||||||||||||||||||
|
マイクロフォンとスピーカーを搭載した音声認識モジュール 「Atomic Echo Base」好評発売中！ |

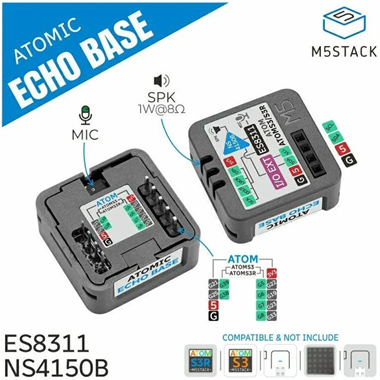

| ここでは、M5Stack社が開発した音声認識ベース「Atomic Echo Base」をご紹介します。この製品は、Atom LiteやAtom MatrixなどのAtomシリーズに接続して使用します。 Atomシリーズは、24mm×24mmの超小型サイズながら、ESP32を搭載した高性能な組み込み機器用の開発モジュールです。 「Atomic Echo Base」には、MEMSマイクロフォンや1W/8Ωスピーカー、D級パワーアンプNS4150B、オーディオCodecのES8311などが搭載されています。ES8311は、中国江蘇省に本社を置くEverest Semiconductor社が開発した低消費電力のモノラルオーディオCodecです。オーディオCodecは音声データをデジタル化したり、音声データに戻して再生できるようにします。 ES8311は、I2Sインターフェースを介してオーディオ信号の処理を行います。16～64kHzのサンプリングレートに対応する24ビットのA/DコンバータとD/Aコンバータを搭載し、低ノイズでクリアな音質を実現します。 「Atomic Echo Base」は全二重通信に対応し、音声の同時送受信が可能で、会話の認識やウェイクアップ、オーディオ再生などのインタラクティブ機能が強化されています。  Atomic Echo Base
|
||||||||||||||
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼太陽電池などの環境発電で得た電力を安定供給するための電源回路基板 【LP03：電源回路編】 コイン型リチウム電池で動作する電子機器をエナジーハーベストで3[V] 動作させることが可能です。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
