録音/再生時間が20秒で電源を抜いても録音内容を保持できる
「録音再生ボード2」好評発売中!
 今回は、共立電子産業株式会社が販売するワンダーキット「録音再生ボード2」をご紹介します。ワンダーキットは、同社が開発する電子工作キットシリーズのブランド名です。

 「録音再生ボード2」は、台湾Novoton Technology社が開発したワンチップ音声録音/再生ICのISD1820を搭載したボイスレコーダー基板で、現在は販売が終了している「録音再生ボード」のバージョンアップ版です。 録音時間が従来品の約10秒から約20秒と2倍になり、待機時の消費電流は0.5mA以下から8μA以下と大幅に小さくなっています。

 「録音再生ボード2」に使用されているISD1820には不揮発性メモリが搭載されており、電源を切っても録音データを保持することができます。ボード上には、コンデンサマイクとマイクアンプ、REC/PLAYE/PLAYLの3つの押しボタン、6×2のピンヘッダ、LEDなどが搭載されています。

 また、8Ωのスピーカーとスピーカーケーブル、単3×2の電池ボックスが付属しているので、すぐに録音と再生を開始することができます。ただし、スピーカーとスピーカーケーブルは、はんだ付けをする必要があります。

 操作方法は、RECボタンを押している間、音声を録音します。録音時間は最大20秒で、録音している間はLEDが点灯します。RECボタンを1度クリックすると消去できます。

 PLAYEボタンを1度クリックすると、録音した内容を1回再生します。再生中にボタンを押しても無視され、再生が終わるまで停止できません。再生終了後に、LEDが一瞬点灯します。

 PLAYLボタンは、押している間だけ録音内容を再生します。ボタンから手を離すと再生は停止し、押し続けていると繰り返し再生します。録音内容の再生を終了したときにLEDが一瞬点灯します。

 また、ピンヘッダ(J1端子)のピンに電圧を加えることで、同様の動作をさせることができます。マイコンをピンヘッダに接続すると、再生タイミングを制御することができます。動作モードには、エッジ検出再生、レベル検出再生、リピート再生の3つがあります。

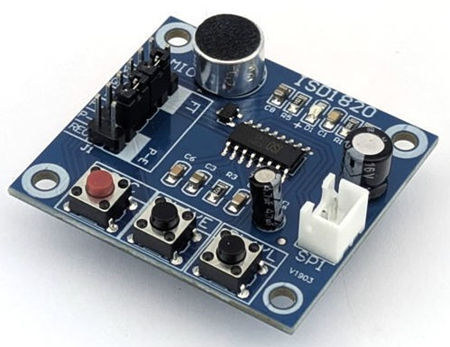

録音再生ボード2

録音再生ボード2【KP-ISD1820F】
・単価: ¥990(税込)
・電源電圧: DC3~5V
・動作電流: 約30mA
・基板サイズ: W42.5×D38×H12mm
赤外線レーザーで6mまでの距離を測定できる
「ToF式距離センサーL4タイプ」好評発売中!
 ここでは、ワンダーキットの距離測定用センサモジュール「ToF式距離センサーL4タイプ」をご紹介します。このセンサモジュールには、STMicroelectronics社が開発したToF(Time-of-Flight)方式の測距センサVL53L4CXが搭載されています。

 VL53L4CXは、内蔵されている940nmの赤外線レーザーを使用して、最大6mまでの距離を正確に測定できます。赤外線レーザーには、目に安全なクラス1認証のレーザーを使用しています。ToFは、光や超音波などを用いてパルスを発射し、対象物で反射して戻ってくるまでの時間を計測することで距離に換算する測距技術です。

 また、ToFセンサでは、発光部から放射された光がカバーガラスで反射して受光部に入り、本来の信号とは異なる光が入ることで測定誤差が発生します。これをカバーガラスによるクロストークと呼んでいますが、VL53L4CXではデータの分布を解析するヒストグラムアルゴリズムを用いてクロストークを抑制し、汚れ補正を行っています。

 「ToF式距離センサーL4タイプ」は3.3V~5Vで動作し、最大6mまでの絶対距離の測定ができます。視野角内に複数の物体が存在する場合は、それぞれを個別に検出して距離を測定することができます。測定データはI2Cによりデジタル値でマイコンなどのホストデバイスに送られます。I2Cインターフェースは、ホストデバイスの電源電圧に自動で追従します。

 なお、VL53L4CXを制御するにはある程度大きなメモリ容量を必要とするため、本モジュールをArduino UNO R3などのAVRを搭載したマイコンボードでは使用することができないのでご注意ください。

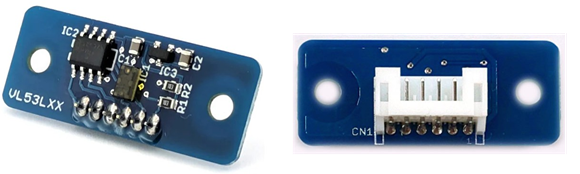

ToF式距離センサーL4タイプの表(左)と裏(右)

ToF式距離センサーL4タイプ【KP-VL53L4CX】
・単価: ¥2,420(税込)
・電源電圧: DC3.3~5V
・動作時の消費電流: 約20mA(最大約40mA)
・インターフェース: I2C
・基板サイズ: W34×D14×H2.5mm(突起部を除く)
・付属品: 接続用ケーブル(約20cm)1本
【マルツの技術情報】
マルツエレックは回路設計のご要望にお応えします
充電機能付き出力48V電源回路基板 【LP04:電源回路編】

 通信機器や車載電源、PoE 用電源などで使用されるDC48V を出力できる電源回路基板の製作。

 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。
