DIPパッケージPICマイコン用プログラミングアダプターキット【MPIC-DPPA】

DIPパッケージPICマイコン用プログラミングアダプターキット【MPIC-DPPA】

数量
1セット以上
¥1,886.00(税抜)
自社在庫数
31セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

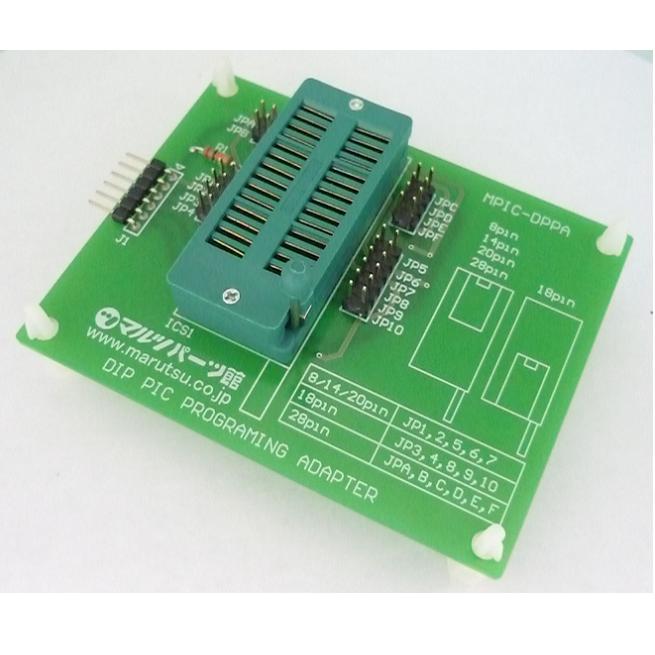

ゼロプレッシャーソケットを使用したPICマイコンのアダプターキット
このキットは、ICSP(In Circuit Serial Programming)対応のマイクロチップ社製のDIPパッケージのPICマイコンに、PICkit2/3を用いてプログラムの書き込みを行う際に利用できます。PICマイコンをこれから始めようとする方にも、手軽なプログラミングアダプタとしてお勧めします。

28ピンのゼロプレッシャーソケットを使用し、8ピン/14ピン/18 ピン/20ピン/28ピンのPICマイコンに対応します。それぞれのピン数のPICマイコンに合わせて、ICSP 信号線を組み直して使用します。信号線の組み直しは、決められたジャンパーソケットを差し替えるだけです。

【ご注意】
※本商品は、はんだ付けを行って組み立てていただく必要があります。

●部品リスト

・基板:MKB-DPPA×1
・1×6ピンL型ピンヘッダ:213A-6RE-02×1
・2×20ピン ピンヘッダ:2131D2*20GSE×1
・28ピン ゼロプレッシャーソケット:ZERP-28-600MIL×1
・1/4カーボン抵抗(10kΩ):CF1/4C103×1
・ジャンパーソケット(青):2180BAG×10
・基板スタンド:BS13S×4
137453 0000000200188774 _3S302 MPIC-DPPA
