1軸および2軸の物理的な曲げの角度を計測できる 「フレキシブルセンサー評価キット」好評発売中！ |
今回は、Nitto Bend Technologies社が開発した1軸のフレキシブルセンサー評価キット「100080101-01-EVAL」と2軸のフレキシブルセンサー評価キット「105040402-01-EVAL」をご紹介します。Nitto Bend Technologiesは、日東電工株式会社が2022年に米国Bend Labs社を買収して発足した企業で、米国ユタ州に本拠を置いています。 フレキシブルセンサー評価キット(1軸) ▽フレキシブルセンサー評価キット(1軸)【100080101-01-EVAL】

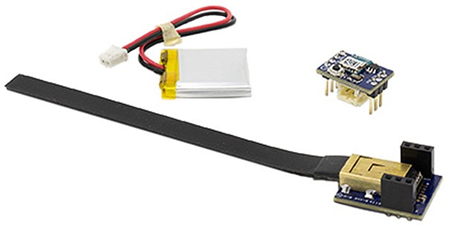

1軸の「100080101-01-EVAL」は、物理的な曲げ具合に応じて内部の抵抗値が変化するフレックスセンサーを使用し、1方向または双方向の曲げ角度と伸びの計測を行うことができます。 曲げる角度が大きくなるほど抵抗値の変化が大きくなります。 フレキシブルセンサーは薄く柔軟に伸び縮みする耐水性/耐候性のシリコンエラストマーで覆われており、取り付け面に沿わせたり、布や樹脂に接着することで各種アプリケーションに簡単に組み込むことができます。  フレキシブルセンサー評価キット(2軸) ▽フレキシブルセンサー評価キット(2軸)【105040402-01-EVAL】

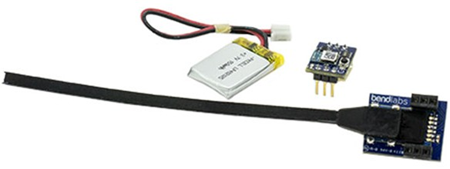

2軸の「105040402-01-EVAL」は、2方向の角度を検出することができます。2つの直交する軸方向での曲げを検出できるため、1軸センサーより複雑な動作や姿勢の変化の評価が可能です。すなわち、1軸センサーは1次元の角度情報を出力し、2軸センサーは2次元のベクトル情報を出力します。これらのセンサは伸縮性がありますが、差動測定により伸びなどの共通モード信号を排除することにより、曲げのみを測定することができます。 いずれの評価キットにも、センサー本体に加えて、Bluetoothモジュールを搭載したインターフェースボードとリチウムイオン電池が付属しています。そして、公開されているWebアプリに接続することで、簡単に使用方法を試すことができます。また、本体とI2C接続により、ArduinoやRaspberry Pi、その他多くの組み込みプラットフォームと簡単に接続することができます。 用途は、1軸センサーはVRゲームやリハビリ支援のための指の動きや手のジェスチャー、建造物のゆがみなどを検出するのに適しており、2軸センサーはロボットの関節モニターや医療のリハビリテーション、人体の動作解析など、複数方向の曲げ角度のデータが必要な用途に適しています。 |
|
初心者向けのPICやAVRのプログラミング/デバッグツール 「MPLAB PICkit Basic」好評発売中！ |

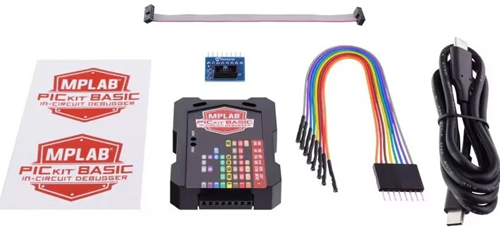

| ここでは、Microchip Technology社のマイコン用に開発されたエントリーレベル向けの低価格なプログラミング/デバッグツール「MPLAB PICkit Basic」をご紹介します。 「MPLAB PICkit Basic」は、教育用や小規模のプロトタイピング、初期の開発段階などに適したツールで、シンプルな設計になっています。すなわち、最小限の回路と機能で使い方がわかりやすく、初心者でも扱いやすくなっています。また、コンパクトなので携帯性にも優れています。無償で提供されるMPLAB X IDEやMPLAB IPEなどの開発環境とシームレスに統合させることができ、プログラムの書き込みやデバッグが簡単に行えます。 PICやdsPICなどMicrochip社の多数のマイクロコントローラに対応しており、ICSP(In-Circuit Serial Programming)インターフェースを利用してプログラミングやデバッグを行います。ICSPは、Microchip社が自社のPICマイコン向けに開発したプログラミング手法で、マイコンを基板に実装したままプログラムの書き込みやデバッグができます。 パソコンには付属のUSB Type-Cケーブルを使用して接続します。信号ラベルが色分けされて本体に表示されており、色分けされた配線を8ピンSILコネクタに接続します。そのほか本体には、ステータスLED×2、緊急リカバリボタンなどがあります。 また、8ピンを10ピンに変換するARM SWDアダプタボードと12cmのフラットケーブルも付属しています。ARMマイコンのSWD(Serial Wire Debug)で使用する場合は、これらを接続して使用します。  MPLAB PICkit Basic ▽MPLAB PICkit Basic【PG164110】
|
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼GPS測位データをLTE通信でクラウド連携 【LP16：IoT回路編】 GPS 測位データをLTE 通信にてクラウドに送信する回路基板です。 電源は、乗用車、トラックの鉛蓄電池の12V 及び24V から供給可能 です。回路基板内のデータ通信は、MCU 連携で実現しています。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
