回転ノブを回すことで0～15のBCD値を出力できる 「M5Stack用Step16ロータリーエンコーダユニット」好評発売中！ |

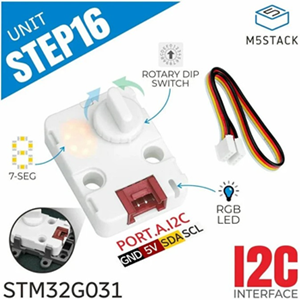

| 今回は、M5Stack社製の「M5Stack用Step16ロータリーエンコーダユニット」をご紹介します。本製品は、前面に搭載されている16段階の回転ノブを設定することで、スマートホームのパネル操作や音量調整、照明の制御、モーターの回転速度制御、教育用プロトタイピングなどを実現できます。 回転ノブには韓国SUNGMUN社製のロータリーDIPスイッチ型エンコーダGSMR-16が接続されており、16ステップのBCD値を出力します。設定したBCD値は、回転ノブの隣にある7セグメントディスプレイに表示され、0～Fの値で確認することができます。ただし、値の更新周期は100msに固定されているので、高速にノブを回転させることはできません。 本ユニットはGrove互換ケーブルをM5Stackコアデバイスに接続して使用し、I2Cインターフェースを介して、ノブの回転により増加する方向、7セグメントディスプレイの明るさや動作モード、RGB LEDの色、I2Cアドレスの設定などができます。電源もM5Stackコアデバイスから供給されます。なお、本ユニットにもコントローラとしてSTM32G031G8U6(Arm Cortex-M0+)マイクロコントローラが搭載されています。 本ユニットは、複数を同時に使用することが可能で、その場合はI2Cアドレスが重複しないように0x08～0x77の範囲で変更する必要があります。  M5Stack用Step16ロータリーエンコーダユニット ▽M5Stack用Step16ロータリーエンコーダユニット(GSMR-16搭載) 【M5STACK-U198】
|
|
電子工作に最適なポケットサイズで安価な計測器 オートレンジデジタルマルチメータ「VC921」好評発売中！ |
| ここでは、中国深センに本社を置くVICTOR Instruments社が販売する3 3/4桁(3999表示)のデジタルマルチメータ「VC921」をご紹介します。ケーブル一体型収納ケース付きで初心者でも扱いやすく、電子工作や現場での作業に適したポケットサイズのデジタルマルチメータです。 直流/交流電圧、抵抗、静電容量、周波数などを測定することができ、測定対象に応じて自動でレンジを切り替えるオートレンジ機能を搭載しています。ブザーによる導通テストやダイオードのテストも可能です。周波数測定も可能なので、発振回路の簡易チェックなどができます。約15分で電源オフになるオートパワーオフ機能付きです。 測定範囲を下記に示します。なお、電流測定は誤接続による故障リスクが高いため省かれています。
▽3999オートレンジデジタルマルチメータ【VC921】
|
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼超低電圧昇圧回路 【LP47：電源回路編】 入力電圧が超低電圧(10m[V])である値から出力電圧を380m[V]に昇圧する回路の製作です。10m[V]を昇圧するICはありませんので、 トランスと電源ICの組み合わせで実現しました。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
