通信距離やビットレートが改善され、Sleep時の待機電力が非常に小さいプライベートLoRa通信モジュール「E220-900T22S(JP)R2」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2099 2026. 2. 12 |
 |
通信距離やビットレートが改善され、Sleep時の待機電力が非常に小さいプライベートLoRa通信モジュール「E220-900T22S(JP)R2」好評発売中！ |

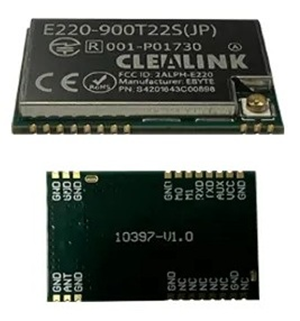

| 今回は、株式会社クレアリンクテクノロジーが開発した、920MHz帯で動作する特定小電力プライベートLoRa通信モジュール「E220-900T22S(JP)R2」をご紹介します。クレアリンクテクノロジー社は2005年設立のベンチャー企業で、関西文化学術研究都市に本社を置き、IoTやデータ通信用のハードウェア/ソフトウェアを開発しています。 LoRaは通信速度こそ1.7kbps～62.5kbpsと低速ですが、見通し1km以上の長距離通信が可能な無線規格で、免許不要の920.6MHz～928.0MHz ISMバンドを使用します。運用コストが低いため、センサを用いたIoT機器のデータ収集などに適した方式です。 「E220-900T22S(JP)R2」は、LoRaWANではなく独自プロトコルのプライベートLoRaを採用した通信モジュールで、ゲートウェイを必要とせず、点対点およびマルチポイント通信が可能です。 本製品は、Semtech社製LoRaチップLLCC68を搭載した「E220-900T22S(JP)」の上位バージョンで、ファームウェアがVer.1系(1.0/1.2)からVer.2系(2.0)へ更新されています。Ver.2では2.1～5.5Vで動作する低電圧モードに標準で対応し、チェックサム、ステータスレジスタ、キャリアセンスなどの新機能が追加されています。 LoRaは長距離通信に使用するのでノイズやマルチパスの影響でビット化けが発生しやすいため、受信データにチェックサムを付加することでデータ破損を検出できます。また、ステータスレジスタに受信時の状態を保持でき、チェックサムエラー、タイムアウト、キャリアセンス検出などの情報を取得可能です。さらに、キャリアセンスによりチャネルの空き状況を確認し、送信の衝突を防ぐことができます。 消費電流は、Vccからの3.3V給電時で送信43mA、受信8.2mAです。Deep Sleepによる超低消費電力モードでは2.5μA、WoR(Wake on Radio)受信時は60～330μAで動作します。WoRはスリープ中のモジュールを無線信号で起動させるための機能です。  E220-900T22S(JP)R2の表面と裏面 ▽LoRa通信モジュール(R2)【E220-900T22S(JP)R2】
|
|
取り扱い商品大募集！ |
| ■取扱い商品のリクエストを大募集しています マルツオンラインを探してもご要望商品がみつからない、 そんなときはご要望商品の情報をお寄せください。 リクエストはこちらから |
|
microSDカード上のMP3ファイルを再生できる 「M5Stackオーディオプレイヤーユニット」好評発売中！ |

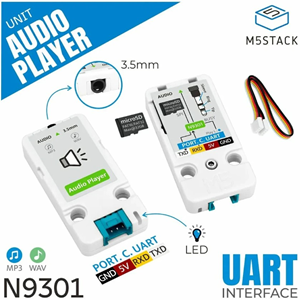

| ここでは、M5Stack社が開発した、microSDカード上のMP3ファイルを再生できる「M5Stackオーディオプレイヤーユニット」をご紹介します。本製品は、オーディオデコードチップN9301とmicroSDカードスロットを搭載した小型のMP3プレーヤーユニットです。 Groveコネクタを介してM5Stackコアなどのコントローラと接続し、UARTインターフェースを通じてmicroSDカード上のMP3/WAVファイルを制御します。シリアルコマンドにより、再生・停止・選曲・音量調整などの操作が可能です。オーディオ信号は3.5mmステレオジャックから出力され、イヤホンや外部アンプ、スピーカーなどを接続できます。 消費電力は、動作時で約25mA、待機時で約7.3mA、スリープ時には約0.87mAと非常に小さく、バッテリー駆動のIoT機器にも適しています。microSDカードは最大32GBまで対応し、FAT16/FAT32形式のデータを読み込むことができます。 用途としては、スマートホームの音声ガイダンス、STEAM教育向け教材、組み込み機器の効果音再生など、さまざまな場面で活用できます。  M5Stackオーディオプレイヤーユニット ▽M5Stackオーディオプレイヤーユニット(N9301)【M5STACK-U197】
|
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼タイマーリレーの検査治具製作作 【LP76：製作事例編】 量産に採用したタイマーリレーの検査治具を製作しました。この回路 基板１枚で２種類のタイマーリレー(オンディレー及びオフディレー) の検査を設定条件を変更しながらLEDで動作検証が出来ます。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
