より低消費電力になった第2世代のRL78マイコンと開発ボード「RL78/G23」「Fast Prototyping Board for RL78/G23」好評発売中！

　世の中はArmマイコンが席巻した感もありますが、旧来のマイコンもまだまだ健在で、より使いやすくなって進化しています。本年4月に、ルネサスエレクトロニクス社は第2世代のRL78マイコン「RL78/G23」を公開し、販売を開始しました。

　RL78マイコンは、旧NECエレクトロニクスの78K0/78K0Rをベースに三菱電機のR8Cの周辺機能を加えて開発された8/16ビットマイコンです。2011年に最初のRL78マイコンとしてRL78/G13が発表されましたが、RL78/G23はこの後継製品になります。RL78マイコンは8ビットの処理命令も含んでいるため8/16ビットマイコンとされています。

　RL78/G23は、RL78/G13だけでなく、RL78/G14やRL78/G1A、RL78/I1Dなどとピン配置が共通で、周辺機能も上位互換になっているので、そのまま置き換えが可能です。

＜ RL78/G23 ＞

　RL78マイコンは低消費電力を特長とするマイコンですが、RL78/G23ではより低消費電力が追及されています。CPU動作時の消費電流はRL78/G13では66μA/MHzでしたが、RL78/G23では44μA/MHzと改善されています。また、RL78ファミリには、SNOOZEモード、HALTモード、STOPモードという3つの低消費電力モードがあり、使い分けができます。機能がすべて停止するSTOPモード時(4KBのSRAMは保持)の消費電力は、RL78/G13では230nAですが、RL78/G23では210nAとなっています。

　SNOOZEモードは、CPUは停止しても周辺機能が動作する機能で、CPUが停止した状態でA/D変換やデータ受信が可能になります。RL78/G23ではこれに改良が加えられて、SNOOZEモードシーケンサーというハードウェアにより、間欠動作においてもCPUを起動せずに周辺機能を動作させることができるようになりました。さらに、認証の暗号化に必要な真性乱数生成器、デバイスごとに異なるユニークIDとユーザーが設定可能なカスタマーIDを搭載しています。これらは、IoT機器を意識した機能強化と言えるでしょう。

　RL78/G23の最大動作周波数は32MHz、動作電圧範囲は1.6V～5.5Vです。ラインナップは、ピン数が30ピン～128ピン、フラッシュ容量が96KB～768KB、SRAMが12KB～48KB、データ用フラッシュは8KBとなっています。周辺機能として、静電容量式タッチセンサー、リモコン信号受信回路、12ビットA-D変換器、8ビットD-A変換器、温度センサーなどを新たに標準で搭載しています。

＜ Fast Prototyping Board ＞

　RL78/G23の評価用ボードとして、「Fast Prototyping Board for RL78/G23」が用意されています。搭載されているRL78/G23(64ピン、フラッシュ:128KB、RAM:16KB)の全ピンにアクセスすることができ、Arduino UnoとGroveインターフェースを搭載しています。パソコンとUSBケーブルでつなぐだけでプログラムの書き込みやデバッグができ、すぐに評価や開発を始めることができます。また、Arduino IDEによるプログラムの書き込みにも対応しています。

RL78/G23(LFQFP-64ピン、フラッシュ128KB、RAM16KB) 【R7F100GLG2DFB#AA0】 ￥195(税込￥214)
Fast Prototyping Board for RL78/G23 【RTK7RLG230CLG000BJ】 ￥2,369(税込￥2,605)

　マルツエレックでは、回路設計から基板設計・製造・実装、そして量産まで皆さまのさまざまな「ものづくり」のお手伝いをさせていただいています。学校などにおいて実験装置や電子教材を用意したいというご要望や、企業などでの試作品を作ってみたいという計画などがございましたら、マルツエレックの「ものづくり一貫サービス」を是非ご検討ください。

　これまでの電子回路の設計事例としては、

・電源回路/同期整流回路/インバータ回路
・モーター制御回路
・センシング回路
・2次電池アプリケーション回路
・LEDドライブ回路
・メガソーラーシステム回路

などがあります。その他の回路設計についてもご要望にお応えいたします。

　マルツエレックが実際に行ったものづくり事例として、「リチウムイオン電池の突入電流防止回路基板」をご紹介します。

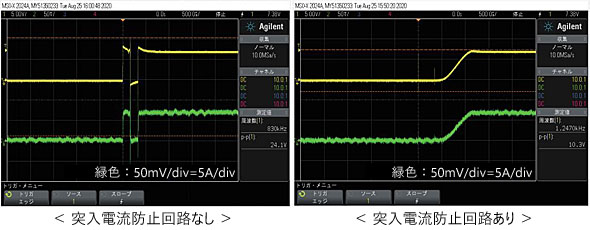

　リチウムイオン電池を電源に使用する場合、リチウムイオン電池を直接回路に接続すると、左側の図に示したように突入電流が生じて回路に悪影響を及ぼすことがあります。そこで、リチウムイオン電池と回路の間に突入電流防止回路を配置することで、右側の図のようにソフトスタートさせることができ、回路を保護することができます。また、チャタリングも回避することができます。

　製作した突入電流防止回路は、入力電流を考慮したディスクリート部品で構成し、SPICEを使って動作を検証しています。また、リチウムイオン電池の構成セルに応じて基板レイアウトを工夫し、小型化(40mm×36mm)を実現しています。

　マルツエレックでは回路設計だけでなく、部品の調達や基板の製造と実装、ハーネスやケースの加工まで行っています。詳細は、下記のWebページを参照してください。ご相談は、ものづくり相談受付フォームからお申込みください。
