Fast Prototyping Board for RL78/G23【RTK7RLG230CLG000BJ】

Fast Prototyping Board for RL78/G23【RTK7RLG230CLG000BJ】

メーカー名:
型番:
RTK7RLG230CLG000BJ
品質ランク:
M1
数量

自社在庫数
32

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥2,369.00
(税込¥2,605.00)
20個以上
¥2,238.00
(税込¥2,461.00)

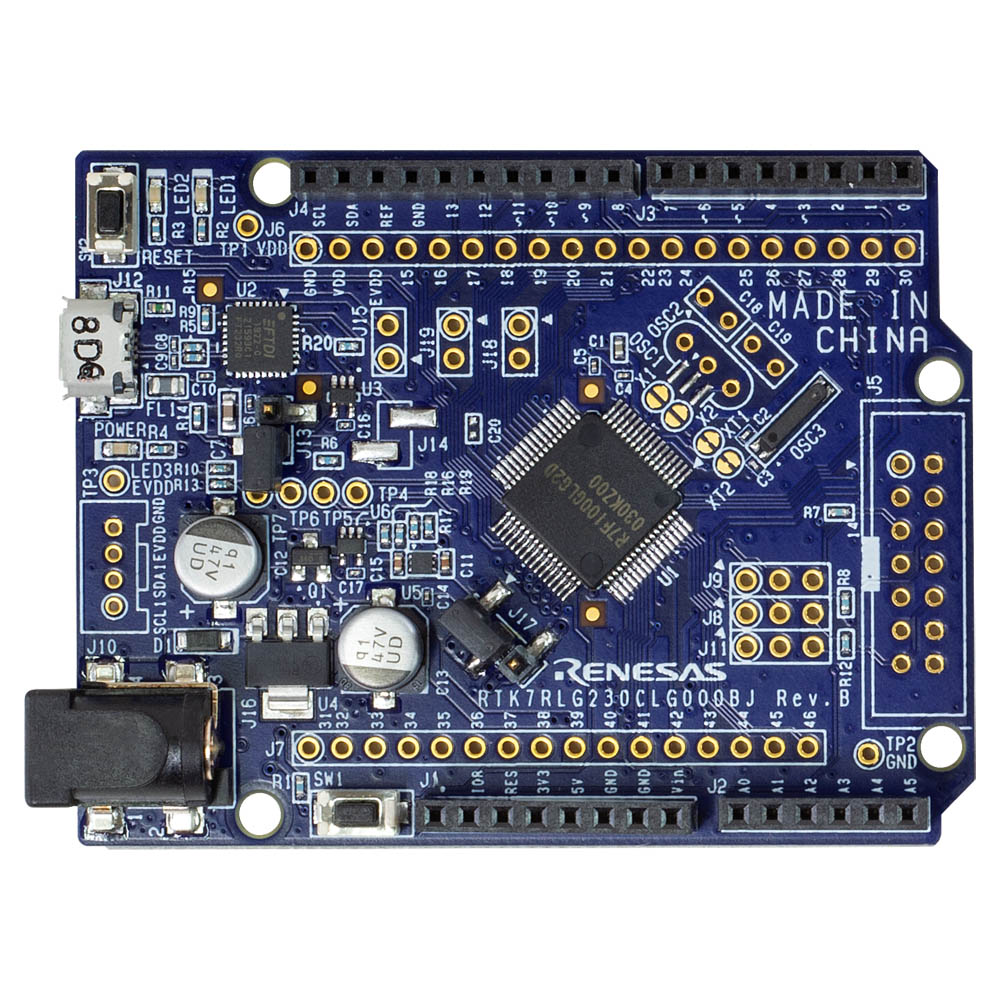

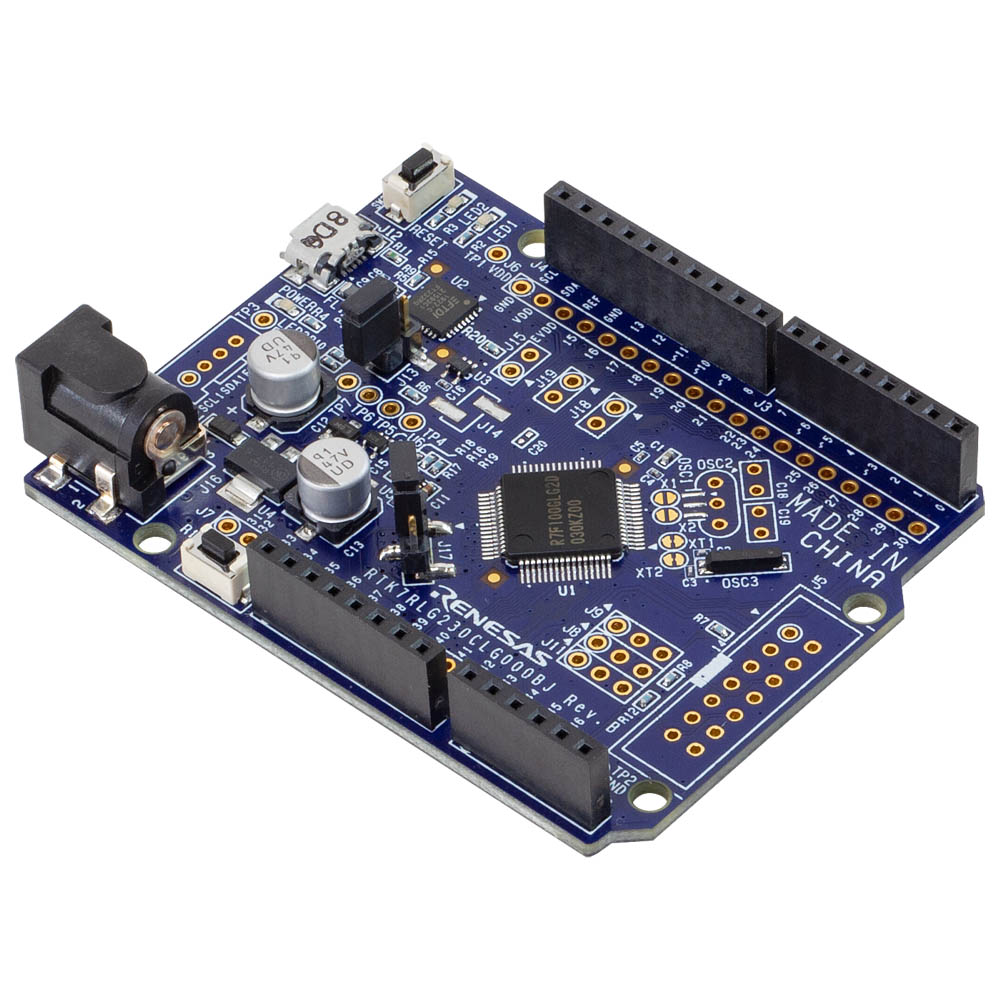

Fast Prototyping Board for RL78/G23【RTK7RLG230CLG000BJ】の概要

RL78/G23マイコンの評価/開発用ボード

RL78/G23マイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。USBケーブルをつなぐだけで、プログラムの書き込み/デバッグが可能で、追加のツールなしで評価を始めることができます。また、従来のE2エミュレータ、E2エミュレータLiteを使用した高機能なデバッグも可能です(方法はユーザーズマニュアル参照)。Arduino UNOとGroveインターフェースを標準搭載し、マイコンの全ピンにアクセス可能など、高い拡張性を有しています。本製品は、Arduino IDEによるプログラムの書き込みにも対応しています。

【資料】
クイックスタートガイド
ユーザーズマニュアル

●特長

・16ビットマイコンRL78/G23(64ピン、ROM:128KB, RAM:16KB) を搭載
・PCとUSBケーブルで接続することで、COM Port通信経由でのプログラムの書き込み/デバッグが可能
・マイコンの全ピンにアクセス可能
・Arduino UNOとGroveインターフェースを標準搭載
・Arduino IDEに対応
・各種RL78開発環境に対応(開発環境についてはこちら)

●仕様

Evaluation MCU RL79/G23(64ピン)R7F100GLG2DFB(パッケージ:64ピンLFQFP)
オンチップメモリ:128KB ROM, 16KB RAM, 8KBデータフラッシュメモリ
Push switchesReset switch x1, userswitch x 1
LEDPower indicator:green x1, user:green x2
Arduino UNO コネクタ6ピン、8ピン ×2、10ピン
(インターフェースはArduino UNO R3に対応)

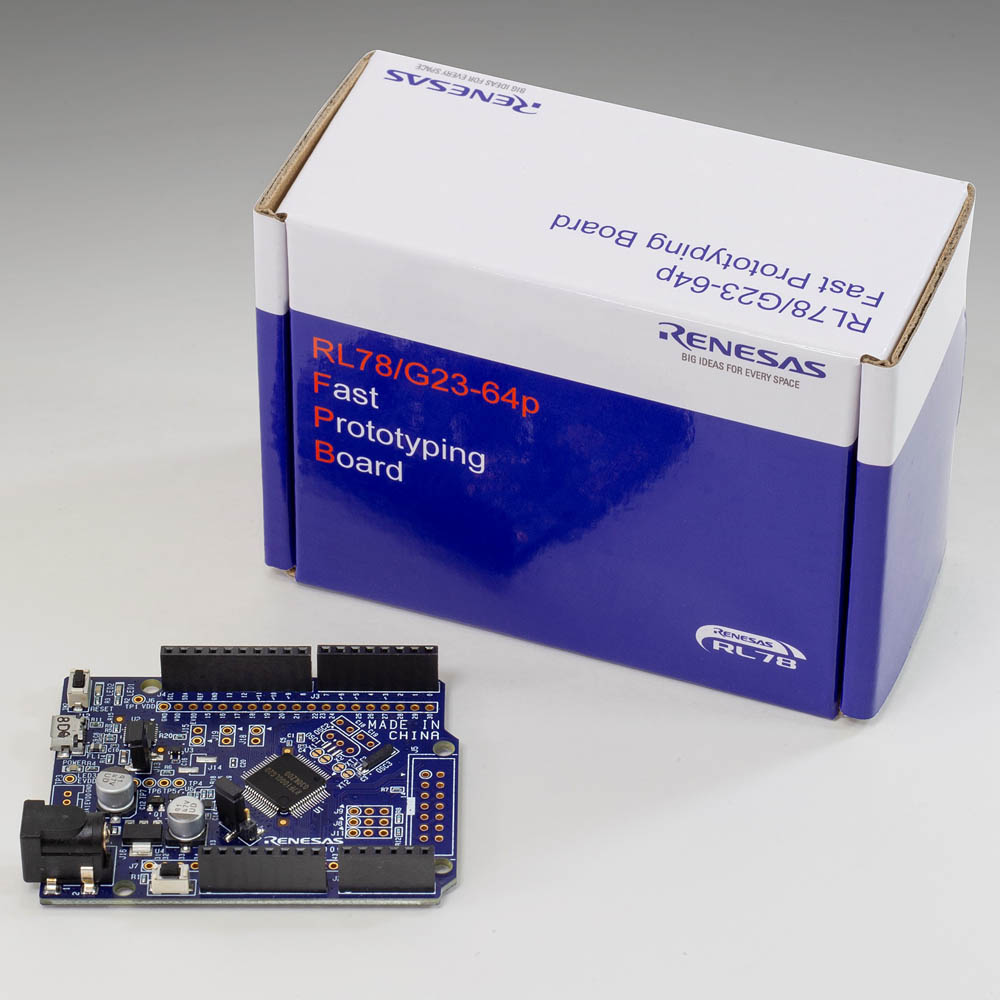

【パッケージコンポーネント】
・RL78/G23-64pFast Prototyping Board(RTK7RLG230CLG000BJ)
・QuickStart Guide
