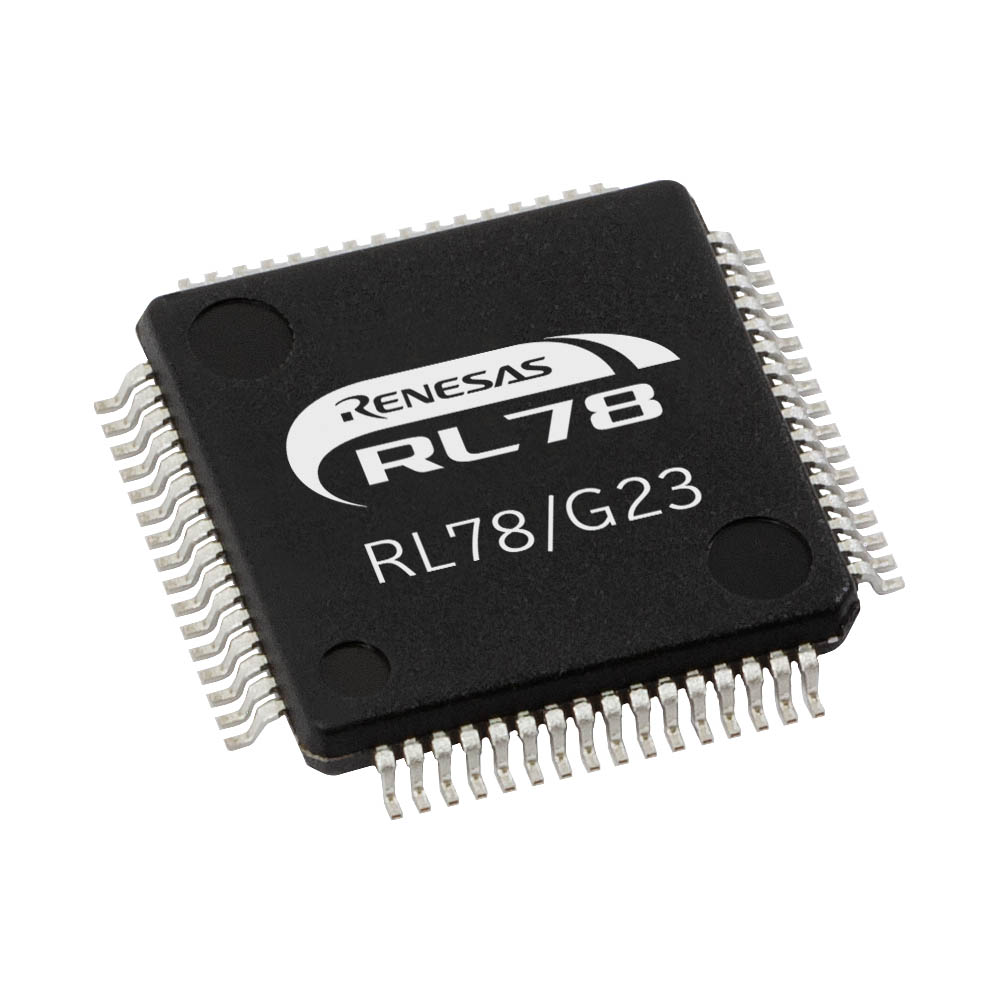

低消費電力性能がより向上した第2世代のRL78マイコン
RL78/G23マイコンは、CPUコアに最大32MHzで動作するRL78-S3コアを採用したRLファミリのマイコンです。既存のRL78マイコンとの互換性を保ちつつ、バッテリー駆動機器などに必要な低消費電力動作を実現しました。
CPU動作時：44μA/MHz、STOP(4KBのSRAM保持)時：210nAの低消費電流に加え、SNOOZEモードシーケンサにより、間欠動作における消費電力も大幅に削減することができます。最大動作周波数は32MHz、動作電圧範囲は1.6V～5.5Vです。
アナログやセキュリティ機能が拡充され、従来のイベントコントローラにロジック機能を追加したロジック＆イベントリンクコントローラ、静電容量センサユニットなどを内蔵しています。
●特長
・RL78-S3 CPUコア：最大32MHz
・128KBのフラッシュメモリ、16KBのSRAM、8KBのデータフラッシュを搭載
・広い動作電圧範囲：1.6V～5.5V
・拡張型静電容量式センシングユニット(CTSU2L)を搭載
・タイマー：16ビット/8ビットタイマー、ウォッチドッグタイマー、32ビットインターバルタイマー
・PWM：PWM出力
・アナログ機能：12ビットA/Dコンバータ、8ビットD/Aコンバータ、コンパレータ
・内蔵発振器：高速時は最大32MHz、中速時は最大4MHz、低速時は32.768kHz
・スヌーズモードシーケンサー、ロジック＆イベントリンクコントローラー
・RTC、パワーオンリセット、低電圧検出
【応用例】・標準的な汎用MCU、民生用途、IoT機器、電池駆動機器、家電製品、産業オートメーション、ビルディングオートメーション
●仕様
| CPUコア | RL78コア |
| プログラムフラッシュメモリ | ROM 128MB、データフラッシュ 8KB |
| RAM | 16KB |
| 動作温度範囲 | －40℃～＋85℃ |
| パッケージタイプ | 64ピン、LFQFP、0.5mmピッチ |
| サイズ | 10mm×10mm |
| CPU/周辺クロック周波数(fCLK) | メインシステムクロックHSモード：1～32MHz(VDD=1.8～5.5V)
メインシステムクロックHSモード：1～4MHz※注1(VDD=1.6～5.5V)
メインシステムクロックLSモード：1～24MHz(VDD=1.8～5.5V)
メインシステムクロックLSモード：1～4MHz※注1(VDD=1.6～5.5V)
メインシステムクロックLPモード：1～2MHz※注2(VDD=1.6～5.5V)
サブシステムクロック：32.768kHz(VDD=1.6～5.5V) |
| メインシステムクロック | 高速システムクロック発振周波数：1～20MHz
高速オンチップ発振器クロック(fIH)：1 MHz, 2 MHz, 3 MHz, 4 MHz, 6 MHz, 8 MHz, 12 MHz, 16 MHz 24 MHz, 32 MHz
中速オンチップオシレータクロック(fIM)：1MHz、2MHz、4MHz |
| サブシステムクロック | サブシステム・クロックX (fSX)：32.768 kHz (VDD=1.6～5.5V)
低速オンチップ・オシレータ・クロック (fIL)：32.768 kHz (typ.) |
| 汎用レジスタ | 8ビット ×32 |
| 命令実行時間 | 0.03125 μs(min) (32MHz動作) |
| インストラクションセット | データ転送（8/16ビット
・加算器・減算器・論理演算(8/16ビット)
・乗算(8ビット×8ビット，16ビット×16ビット)，除算(16ビット÷16ビット，32ビット÷32ビット)
・乗算・累算(16ビット×16ビット＋32ビット)
・ローテート、バレルシフト、ビット操作（セット、リセット、テスト、ブール演算)など |
| I/Oポート数 | 58
CMOS I/O：50、CMOS入力：3、CMOS出力：1、N-ch open drain I/O：4
NチャンネルオープンドレインI/O(耐電圧6V)：4、出力電流制御ポート：8 |
| タイマ | 16ビットタイマ ×8、ウォッチングタイマ、リアルタイムタイマ(RTC)、32ビットインターバルタイマ(TML32) ×1～4、タイマ出力 ×8(PWM出力 ※注3)、RTC出力 |
| クロック出力/ブザー出力 | 2
・3.91kHz，7.81kHz，15.63kHz，2MHz，4MHz，8MHz，16MHz
メインシステムクロック（fMAIN）による32MHz動作時
・256Hz、512Hz、1.024kHz、2.048kHz、4.096kHz、8.192kHz、16.384kHz、32.768kHz
(低速ペリフェラルクロック(fSXP)による32.768kHz動作時) |
| 8/10/12ビットA/Dコンバータ | 12チャンネル |
| インターフェース | ・SPI(CSI) ×2、シンプリファイドI2C ×2、UART ×1
・SPI(CSI) ×2、シンプリファイドI2C ×2、UART ×1
・SPI(CSI) ×2、統合I2C × 2チャネル、UART(LIN-busをサポートするUART) ×1
UARTA ×2、I2C bus ×2
|
| ベクター割込み | 内部：39、外部：13 |
| キー割込み | 8 |
注1：2MHz以下の周波数で動作中にフラッシュメモリを上書きします。
注2：フラッシュメモリを上書きする場合は，高速メイン(HS)モードまたは低速メイン(LS)モードに切り替えてください。
注3：PWM出力数は、使用するチャネルの設定(マスター/スレーブの数)によって異なります。
(RL78/G23ユーザーズマニュアルの7.9.3マルチPWM出力機能の動作を参照してください。)
