No.1435 2021.07.22

◇BM83を搭載しワイヤレスオーディオ環境を構築できるDIPモジュール
 USB-C対応Bluetooth5.0モジュール「MZ-BM83A」好評発売中!

◇マイコンで制御するプロオーディオ機器用高精度電子ボリューム
 マルツエレックの「ものづくり一貫サービス」を是非ご活用ください

ラズベリー・パイで学ぶLinux&Pythonプログラミング超入門【Raspberry Pi&IoT実習ボード完成品付き】~Linuxの基本的な使い方からPythonによる制御,データ収集/グラフ化,ウェブ・サーバの作り方まで~
BM83を搭載しワイヤレスオーディオ環境を構築できるDIPモジュール USB-C対応Bluetooth5.0モジュール「MZ-BM83A」好評発売中!

 マルツエレックは、ZEPエンジニアリングが企画し、善養寺薫氏(ディスクリテック)が設計した「USB-C対応Bluetooth5.0 DIPモジュール」を発売いたしました。

 この製品は、Microchip Technology社のBM83SM1-00AAを搭載したBluetooth5.0オーディオDACボードで、Bluetoothによるワイヤレスオーディオ環境を容易に構築することができます。BM83は、Bluetooth5.0の認証を取得済みのスタンドアロンオーディオモジュールで、24ビット/96kHzの高解像度オーディオフォーマットをサポートし、忠実度の高いワイヤレスオーディオを実現します。DSPを搭載することで、A2DPのSBCやAACコーデックのデコード、広帯域音声処理、音響エコーキャンセル、ノイズリダクションなどの高度な音声処理を実行します。A2DP(Advanced Audio Distribution Profile)は、Bluetoothで定義されている高音質オーディオのためのプロファイルです。

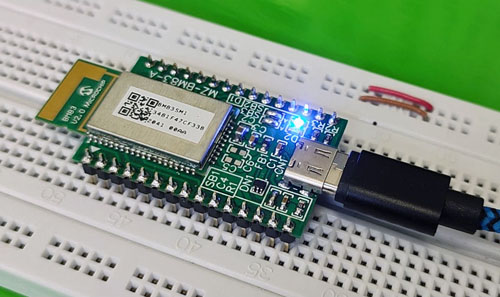

< USB-C対応Bluetooth5.0 DIPモジュール >
< USB-C対応Bluetooth5.0 DIPモジュール >

 「MZ-BM83A」は、ブレッドボードやユニバーサル基板を使って簡単に実験や試作を行うためのモジュールです。2.54ピッチのスルーホールにBM83の端子が引き出されています。ただし、ピンヘッダ―は実装されていません。半円状の端面スルーホールが用意されているので、直接マザー基板にはんだ付けで直付けすることもできます。本モジュールを使用すると、ワイヤレスで左右のスピーカーから同期したオーディオを再生すること(ステレオモード)や複数のスピーカーを鳴らすこと(コンサートモード)ができます。また、本モジュールに直接ヘッドホンを接続して楽しむこともできます。

 「MZ-BM83A」は、USB Type-Cによりパソコンと接続することで、BM83内のファームウェアを変更することができます。Microchip社は、AT(Audio Tranceiver)、PBAP(Phone Book Access Profile)、GFP(Google Fast Pairing)、SPP(Serial Port Profile)というファームウェアを用意しています。これらはBluetoothのプロファイルを用途により組み合わせを変えたものです。また、BM83には出荷時に書き込まれるファームウェアの違いにより、BM83SM1-00AA、BM83SM1-00AB、BM83SM1-00TAの3品種がありますが、Microchip社のサポートページからそれぞれのファームウェアを入手して書き換えることもできます。

 詳細は こちら を参照してください。

USB-C対応Bluetooth5.0 DIPモジュール
【MZ-BM83A】 ¥5,400(税込¥5,940)
ご購入はこちら
マイコンで制御するプロオーディオ機器用高精度電子ボリューム
マルツエレックの「ものづくり一貫サービス」を是非ご活用ください

 ここでは、ZEPエンジニアリングが企画し製品化した、プロオーディオ機器に使用する高精度電子ボリュームの組み立てキット「MZ-PGA2311」をご紹介します。「MZ-PGA2311」は、テキサス・インスツルメンツ社の電子ボリュームIC PGA2311をPICマイコンで制御することで、右チャンネルと左チャンネルのゲイン誤差が±0.05dBクロストークが-130dBFSという高精度を実現しています。

< MZ-PGA2311 >

 オーディオアンプなどに使用されているボリュームには、一般に抵抗素子を用いた可変抵抗器を使用します。市販の高級オーディオ機器では、左右の音量誤差(ギャング・エラー)を1dB以下に選別したものを使用しますが、秋葉原などで入手できる可変抵抗器は選別されていないので、右チャンネルと左チャンネルで使用すると明らかに音量差が出ます。ヘッドホンアンプでは、このわずかな左右のゲイン誤差が問題になります。そこで、この高精度電子制御ボリュームキット「MZ-PGA2311」を使用すれば、この問題を完全に解消することができます。

■高精度電子制御ボリュームキット「MZ-PGA2311」の仕様
 ・調整範囲:+31.5~-95.5dB@0.5dB/step
 ・歪み率:0.0002%
 ・左右のゲイン誤差:±0.05dB
 ・クロストーク:-130dBFS
 ・電源にオーディオ用シャントレギュレータNJM7400を使用
 ・Bカーブ可変抵抗による指示(配線による延長も可)
 ・Aカーブボリュームと同等の操作感
 ・約3秒間の電源ONミュート後、指示ボリューム位置までRAMP-UP
 ・+15dBまでのゲインUPモードあり
 ・ステータスインジケータLED
 ・最大入力信号電圧:3.5VRMS(ピーク電圧±5.0V)
 ・最大出力信号電圧:2.8VRMS(ピーク電圧±4.0V)
 ・基板サイズ:68mm×32mm

プロオーディオ用高精度電子ボリューム(マイコン搭載)
【MZ-PGA2311】 ¥9,800(税込¥10,780)
ご購入はこちら
PICK UP PRODUCTS
【3,300円以上[税込]】お買い上げで送料無料
■Sipeed Maix Amigo【102110463】 ¥6,019(税込¥6,620)
AIやIoTの学習に使用できるオールインワンのAIoT開発キットです。64ビット400MHzデュアルコアプロセッサRV64GC(RISC-V)を搭載しています。KPUやFPU、FFTなどのハードウェアアクセラレーションユニットも備えており、処理能力は最大1TOPSです。
■M5Stack CoreInk 開発キット【M5STACK-K048】 ¥4,220(税込¥4,642)
ESP32を使用したM5Stackコアシリーズの1.54インチ白黒の電子ペーパーディスプレイです。200×200ピクセルの表示ができ、4MBフラッシュを内蔵しています。
■長距離&マルチホップ920MHz無線モジュール(外部アンテナタイプ)【IM920SL-XT】 ¥6,700(税込¥7,370)
高速モードと長/中距離モードをサポートし、マルチホップに対応した920MHzの特定小電力無線通信モジュールです。外部アンテナを接続するタイプです。
■Sipeed Maix Amigo【102110463】 ¥6,000(税込¥6,600) ■M5Stack CoreInk 開発キット(1.5インチEinkディスプレイ)【M5STACK-K048】¥4,220(税込¥4,642) ■長距離&マルチホップ920MHz無線モジュール(外部アンテナタイプ)【IM920SL-XT】 ¥6,700(税込¥7,370)
■R-Car H3 Starter Kit V3.0【RTP0RC77951SKBX010SA03】 参考価格:¥112,800(税込¥124,080)
R-Car M3 Starter Kitの上位バージョンで、画像認識やHMIなどを持つ車載用機器を開発するためのR-Car H3を搭載した開発キットです。オープンな車載Linux環境を容易に実現することができます。QNXリアルタイムOSなどをサポートしています。
■Raspberry Pi Pico【RASPBERRYPI-PICO】 ¥550(税込¥605)
Raspberry Pi財団が開発したマイコンRP2040を評価するためのブレイクアウトボードです。2MBのフラッシュ、温度センサー、電源管理ICなどを搭載したシンプルなマイコンボードです。
■万能計測器 Analog Discovery2【410-321】 ¥40,999(税込¥45,098)
PCと専用ソフトウェアWaveFormsを使用する高機能な計測器です。様々な種類のアナログ/デジタル信号混在回路の測定およびデータの可視化、波形生成、記録、制御ができる多機能測定器です。
■R-Car H3 Starter Kit V3.0【RTP0RC77951SKBX010SA03】 参考価格:¥112,800(税込¥124,080) ■Raspberry Pi Pico【RASPBERRYPI-PICO】 ¥550(税込¥605) ■万能計測器 Analog Discovery2【410-321】 ¥40,999(税込¥45,098)
[全部入りキット付き]一緒に動かそう!Lチカから始めるFPGA開発【基礎編&実践編】~GPIO/A-D変換からI2C/シリアル通信,RTLシミュレーション/実機テスト,ソフトコア・プロセッサの動かし方まで~
