USB Type-C対応 Bluetooth5.0 DIPモジュール【MZ-BM83A】

USB Type-C対応 Bluetooth5.0 DIPモジュール【MZ-BM83A】

メーカー名:
型番:
MZ-BM83A
品質ランク:
M1

USB Type-C対応 Bluetooth5.0 DIPモジュール【MZ-BM83A】の概要

ワイヤレスオーディオ環境を構築できるモジュール

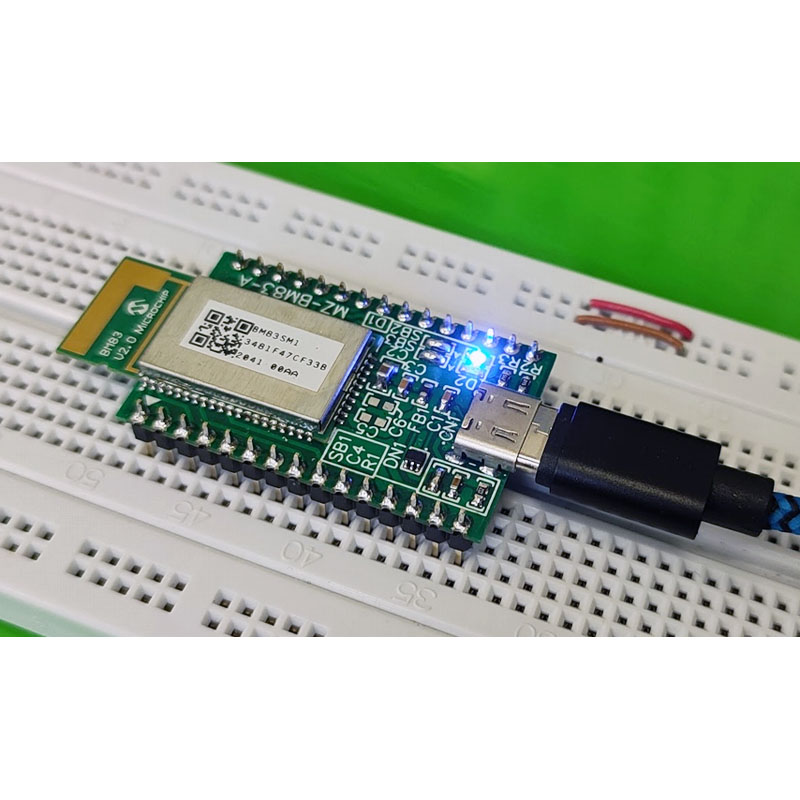

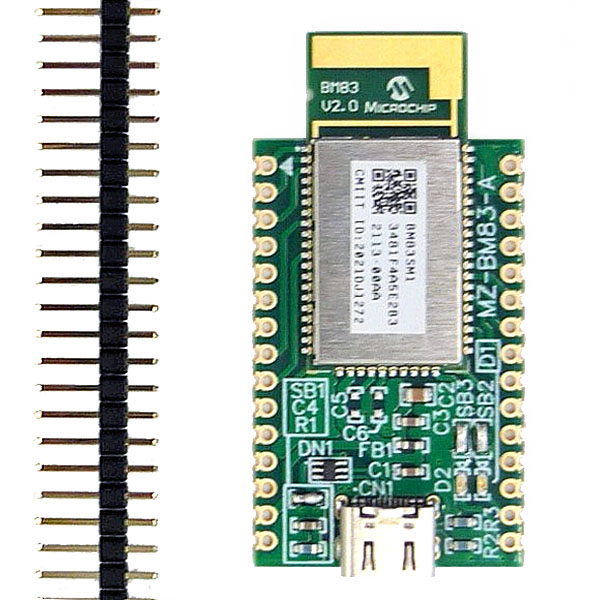

Microchip社のBM83SM1-00AAを搭載したBluetooth5.0オーディオDACボードです。Bluetooth接続を利用して、手軽にワイヤレスオーディオ環境を構築できます。スマートフォンやタブレットとアンプを簡単にワイヤレス接続できます。USB Type-C経由でファームウェアを書き換えることが可能で、ボタン設定、操作音、内蔵DSPの挙動などを変更できます。

●特長

・PCBアンテナとBluetoothスタックを内蔵したスタンドアロンモジュール
・高分解能(24ビット/96kHz)のオーディオデータフォーマットをサポート
・Bluetooth(BR/ED/BLE)仕様をサポート(BM83モジュールはBluetooth5.0の認証を取得済み)
・I2Sインターフェースを搭載し、D-Aコンバータを外付け可能
・A2DP1.3、AVRCP1.6、HFP1.6、HSP1.2、SPP1.2をサポート
・HFP/A2DPプロファイルを使って2つのホストと同時に接続可能
・WindowsベースのGUIツールを使って動作を設定できる
・マイク入力をサポート

【使い方解説記事】
USB Type-C付きBluetooth 5.0 DIPモジュール MZ-BM83A
~ヘッドホン直結,DSP搭載,I2S対応,ファームウェア書き換え可~

[著] 善養寺 薫
BM83データシート
部品表


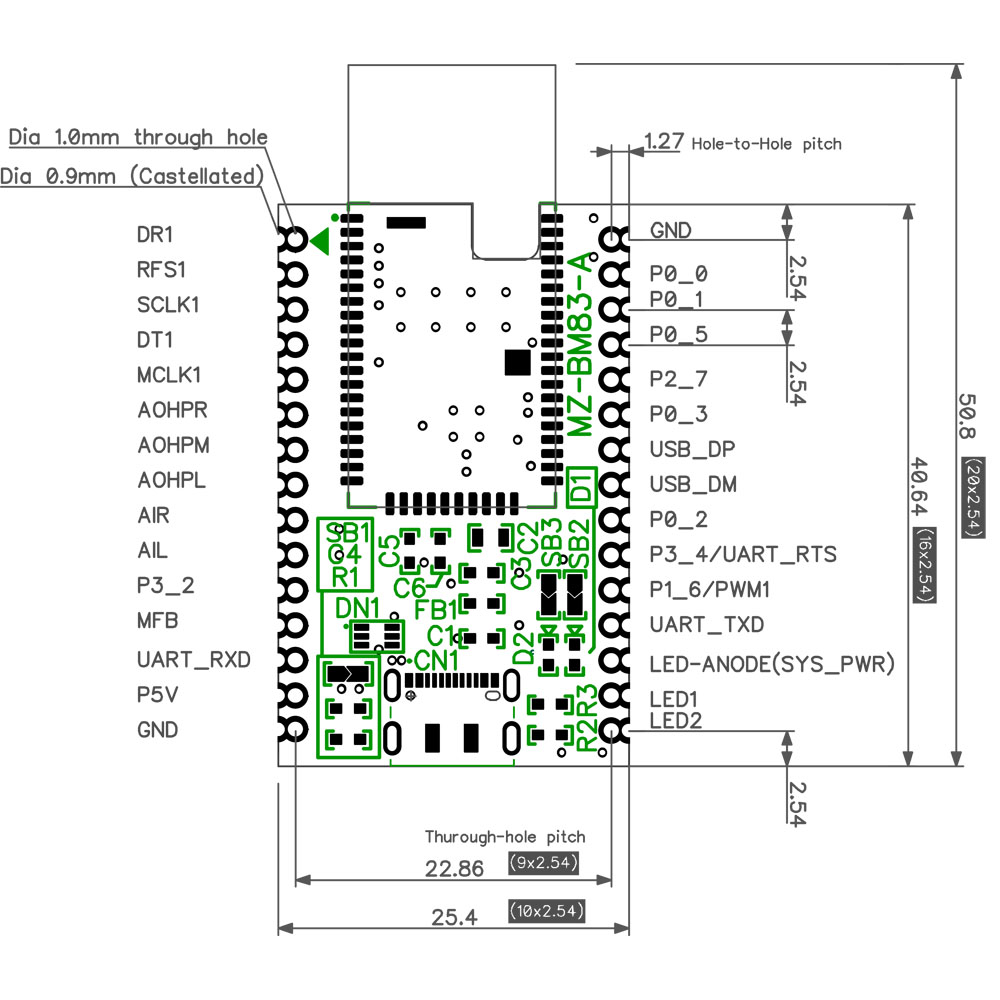

●仕様

【RF/アナログ】
・周波数帯:2.402G~2.480GHz
・受信感度:-90dBm (2MbpsEDR)
・クラス2送信出力(+2dBm typ.)
※BM83データシートより抜粋

【DSPオーディオ信号処理】
・SCOチャネル動作向けに64kbps A-Law,m-Law PCMフォーマット/連続可変スロープ・デルタ(CVSD)変調をサポート
・8/16kHz 騒音抑制をサポート
・8/16kHz エコー・キャンセレーションをサポート
・SBCおよびオプションでAACデコードをサポート
※BM83データシートより抜粋

【オーディオ・コーデック】
・SBCとオプションでAACデコードをサポート
・20ビットD-Aコンバータ(SNR = 96dB)
・16ビットA-Dコンバータ(SNR = 90dB)
※BM83データシートより抜粋

【内蔵周辺機能】
・5V入力のLDOレギュレータを内蔵
・低電圧保護(UVP)
・AUXポート(外部オーディオ入力用)
・LEDドライバ
・複数I/Oピンによる制御とステータス表示
※BM83データシートより抜粋

【動作条件】
・本キットは5V入力を想定
・動作温度:-20℃~+70℃
※BM83データシートより抜粋

【BM83の準拠規格】
・Bluetooth SIG QDID:83345(Class 2)
・米国(FCC),カナダ(IC),欧州経済地域(CE),韓国(KCC),台湾(NCC),日本(JRF),中国(SRRC)の認証を取得済み
※BM83データシートより抜粋
