M5Stack CoreInk 開発キット(1.5インチEinkディスプレイ)【M5STACK-K048】

M5Stack CoreInk 開発キット(1.5インチEinkディスプレイ)【M5STACK-K048】

メーカー名:
型番:
M5STACK-K048
品質ランク:
M1
数量

1個以上
¥4,220.00
(税込¥4,642.00)
自社在庫数
4

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

M5Stack CoreInk 開発キット(1.5インチEinkディスプレイ)【M5STACK-K048】の概要

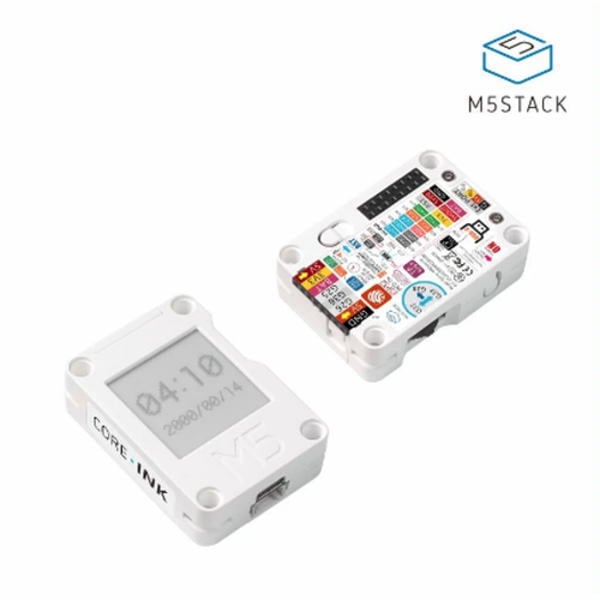

1.54インチ白黒電子ペーパーを搭載した電子ペーパーディスプレイ


ESP32を使用したM5Stackコアシリーズの1.54インチ白黒の電子ペーパーディスプレイで、200×200ピクセルの表示ができます。電子ペーパーは自分から発光しないのでLCDに比べても眼に優しく、長期間読み書きするのに適しています。また、低消費電力であり、電源供給がなくなっても表示が残るという特長もあります。
CoreInkは、多機能ボタン、物理ボタン、一体型ステータスLEDとブザーを制御用に内蔵しています。また、390mAhのリチウムポリマー電池、正確なタイミングやディープスリープ機能を制御するRTC(BM8563)を内蔵しています。さらに、独立したリセット/電源ボタン、機能を拡張するための外部センサ接続用の拡張ポート(HY2.0-4P、M-BUS、HAT拡張)などがあります。

【ご注意】
・長時間継続してリフレッシュレートを高くしないようにしてください。推奨するインターバルは15秒に1回です。
・長時間紫外線に暴露するとインク画面に修復不可能なダメージを起こす場合があります。
・CoreInkの消費電力管理の仕組みは、他のM5StackコアやM5StickCと異なります。ご利用になる際、電源ボタン(右下側面の物理ボタン)を電源オン操作に使ってください。また、デバイスをシャットダウンする必要がある場合、ソフトウェアAPIをお使いいただくか、USB給電をしない状態で背面のリセットボタンを押してください。

●特長

・ESP32-PICO-D4による標準ワイヤレス機能(Wi-FiとBluetooth)
・4MBフラッシュ内蔵
・低消費電力ディスプレイ
・視野角 180度
・拡張ポート
・磁石内蔵
・拡張可能

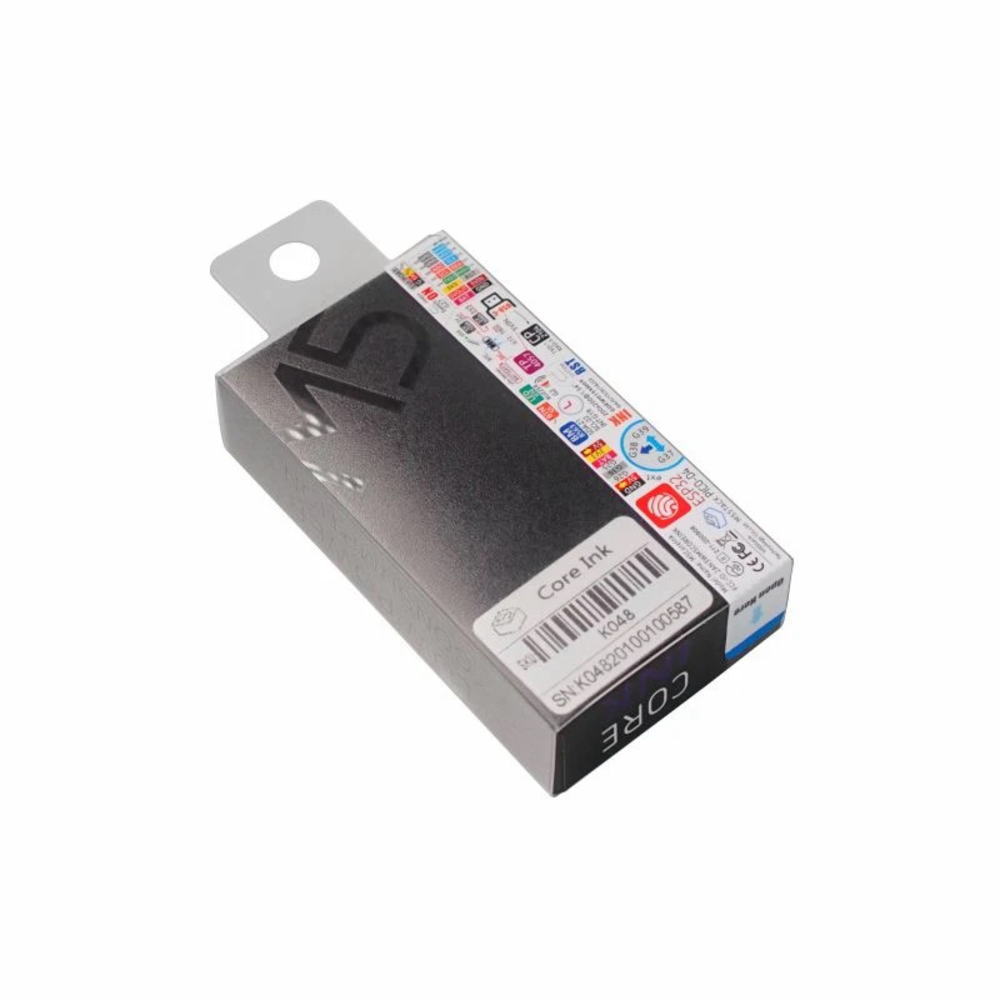

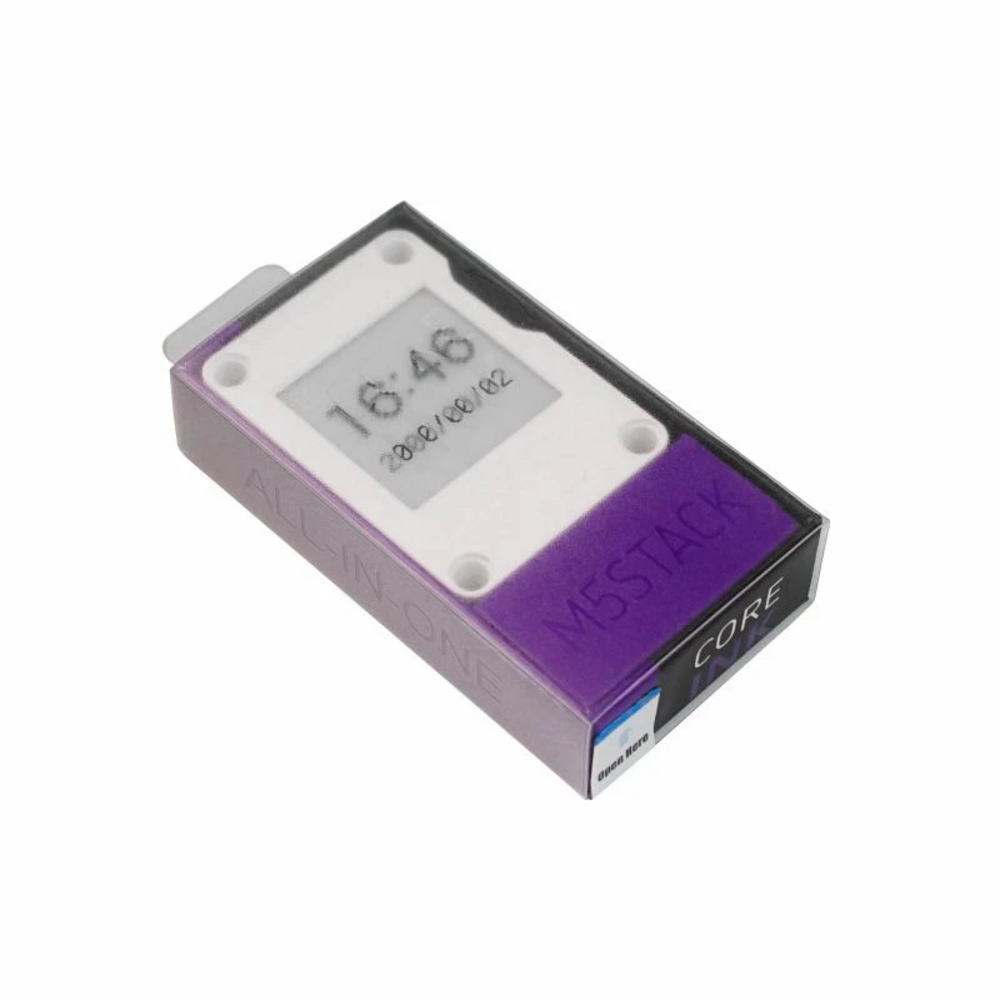

【セット内容】
・CoreInk ×1
・ USB Type-Cケーブル(20cm) ×1

【アプリケーション例】
・IoT端末
・Eブック
・産業用制御パネル
・電子タグ

●仕様

ESP32-PICO-D4240MHzデュアルコア、600DMIPS、520KB SRAM
Wi-Fi、デュアルモードBluetooth
フラッシュメモリ4MB
入力電圧5V @500mA
ポートUSB Type-C ×1、HY2.0-4P ×1、M-BUS メスコネクタ
ピンアレイ/HAT拡張
電子ペーパーGDEW0154M09、SPI ポート、200×200 @1.54インチ、184dpi
1ビット白黒(グレイスケール:2階調)
表示可能エリア(mm):27.6×27.6
ドットピッチ(mm): 0.138×0.138
リフレッシュ時間:0.82 秒、部分リフレッシュ:0.24秒
物理ボタンプログラマブル ×1、リセット ×1、 電源 ×1
RTCBM8563
ブザーパッシブブザー ×1
Wi-Fi2.4GHz 3Dアンテナ
ピンG25、G26、G36、G23、G34、G18、G21、G22、G14、G13
バッテリ390mAh @3.7V
動作温度0℃~+40℃
重量32g
寸法56×40×16mm

【資料】
・データシート
  ESP32
  BM8563
  SY7088
  GDEW0154M09
Arduino API
Arduinoライブラリ、サンプルスケッチ(GitHub)
回路図
