		「産業用フロート式液面センサの選び方・使い方」　(Digi-Key社【アプリケーションラボ】技術解説記事のご紹介)

　「アプリケーションラボ」は、Digi-Key社のご協力をいただいて、Digi-Key社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。
　今回は、液体の入ったタンクなどで貯蔵量を検出する液面センサについて解説した記事をご紹介します。

■産業用フロート式液面センサの選び方・使い方
　液面センサはレベルスイッチやフロートセンサとも呼ばれ、液面のレベルを検出するセンサです。液面に浮かべた浮子(フロート)の位置により検出する方式が一般的です。水処理や下水処理、化学および石油化学処理システム、食品/飲料製造など、さまざまな産業分野で使用されています。
　液面センサの多くは、リードスイッチを使ったセンシング機能を備え、必要なものがあらかじめ組み込まれているパッケージ製品が使用されます。リードスイッチは、不活性ガスの入ったガラス管に、2本の金属板が重なり合うように封入された構造をしており、外部から磁石を近づけるとスイッチが入ります。リードスイッチは摺動を伴わないため機械的摩擦がなく、長寿命です。
　液面センサは、磁石が埋め込まれた可動式のフロートを利用して、センサ本体にあるリードスイッチを作動させます。

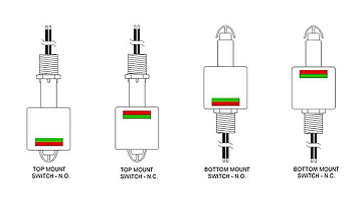

	垂直設置タイプVCS-06	VCS-06の設置方法

　【アプリケーションラボ】では、TE Connectivity社製の液面センサを例にして特長や使い方の解説をしています。検討すべき事項は、液体の種類、温度、圧力およびスイッチを設置する位置と向きなどです。これらにより、材質や構造が異なってきます。上の図は、垂直設置タイプの液面スイッチVCS-06で、液体貯蔵タンクの上部または下部に取り付けることができます。図の四角い部分がフロートで、中の磁石の位置によりノーマリオープン(N.O.)かノーマリクローズ(N.C.)かを選択できます。材質はガラス繊維入りナイロン6.6を使用し、沸騰した水や燃料を扱う用途に使用できます。

水平設置タイプLCS309-32

　また、検出する水面の高さを任意に設定したい場合には、貯蔵タンクの側面に設置する水平設置タイプを使用します。上の写真は、水平設置タイプのLCS309-32で、先端部分がフロートになっています。本体はガラス繊維入りナイロン6.6を使用しており、油、燃料、非イオン性液体で使用できます。
　ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。

▼ VCS-06 LIQUID LEVEL SENSOR 　【20017616-06】　価格　￥3,093　(税込￥3,402)
▼ LS309-32 LIQUID LEVEL SENSOR 　【20017782-00】】　価格　￥3,168　(税込￥3,485)

　下記の2本の解説記事も同時に公開しました。合わせて参考にしてください。

■巻線型抵抗器のパルス処理能力
　巻線型抵抗器は、セラミックに抵抗線を巻き付けた構造をしており、瞬時的なサージ電流に対して高い耐性を持っています。ここでは、Vishay Daleの製品を例にして、長パルスや短パルスでの特性、繰り返しパルスや雷サージに対する処理能力などを詳しく解説します。

■測位マルチコンステレーションGNSSモジュールを迅速に実装する方法
　複数の人工衛星から送られてくる信号を基に位置を特定する全地球航法衛星システム(GNSS)測位は、ロボットや自動車の自動運転、物流や資産追跡、ドローン、農業用機械や建設重機などに幅広く利用されています。ここでは、衛星を使った測位システムであるGNSSレシーバの動作について解説し、比較的簡単に使用できる小型GNSSモジュールを紹介します。
