		「eMobilityプラットフォーム向けの回路保護、高速データ、　パワー変換を実現する方法」　(Digi-Key社【アプリケーションラボ】技術解説記事のご紹介)

　「アプリケーションラボ」は、Digi-Key社のご協力をいただいて、Digi-Key社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。
　今回は、電気自動車関連の回路設計において、安全と信頼性を確保するために重要な働きをする回路保護デバイスについて解説した記事をご紹介します。

■eMobilityプラットフォーム向けの回路保護、高速データ、パワー変換を実現する方法
　電気自動車などのeMobilityや輸送システムでは、信頼性の高い回路保護へのニーズが高まっています。さらに、厳しい環境下でも確実に動作する設計が求められ、AEC-Q200、SAE、USCARなどの性能基準を満たす必要があります。
　AEC(Automotive Electronics Council、車載電子部品評議会)は、車載用電子部品の信頼性を明確にするために、自動車メーカーと米国の電子部品メーカーによって設立された民間団体ですが、AEC規格は事実上の世界標準になっています。Q100は半導体、Q200は受動部品の規格です。
　SAE(Society of Automotive Engineers、米国自動車技術者協会)は、自動車に関心をもつ会員で構成された非営利団体で、自動車に関連する標準化作業を行っています。
　USCAR(United States Council for Automotive Research LLC、米国自動車研究評議会)は、ゼネラルモーターズ、フォード、クライスラー(現ステランティス)で構成される組織です。　米国自動車産業の強化を目標とし、様々なテストの標準化や配線/コネクタなどの標準化などを行っています。

＜＜　チップヒューズとPPTC　＞＞


	0685P3000-01		0685T6000-01		0ZRS0100FF1E		0ZCG0110BF2B

　【アプリケーションラボ】では、回路保護デバイスの仕様について簡単に説明した後、Bel Fuse社のデバイスを例にして回路保護デバイスの使い方を解説しています。
　取り上げているデバイスは、チップヒューズ、リセッタブル保護素子、コモンモードチョークなどです。なお、Bel Fuse社は、1949年に設立された米国ニュージャージー州に本社を置く自動車用ヒューズを主とする企業です。

　ヒューズは定格電流を超える電流が流れた場合、決められた時間内に確実に電流を遮断しなければなりません。そのため、ある電流が流れたときに何秒で溶断するかを表す溶断特性というものがあります。公称溶断定格I2tは、ヒューズを溶かすのに必要なエネルギーを示します。
　チップヒューズの0685Pシリーズは、高突入電流耐性を備えた速断型チップヒューズです。また、C1Tシリーズは遅延型チップヒューズです。遅延型ヒューズは、モーターなどによる瞬間の過電流で溶断しないように作られています。　また、リセット可能な回路保護素子には、PPTC(Polymer Positive Temperature Coefficient)素子が使用されます。ラジアルリードタイプの0ZRSシリーズ、面実装タイプの0ZCGシリーズがあり、極めて低い動作抵抗と極めて高い保持電流を備えています。

　ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。
　

▼ 表面実装速効型チップヒューズ(3A) 　【0685P3000-01】　価格　￥134　(税込￥147)
▼ 表面実装遅延型チップヒューズ(6A) 　【0685T6000-01】　価格　￥57　(税込￥63)
▼ ラジアルリードPTC(H:1.0A、T:1.9A) 　【0ZRS0100FF1E】　価格　￥140　(税込￥154)
▼ 表面実装PTC(H:1.1A、T:2.2A) 　【0ZCG0110BF2B】　価格　￥40　(税込￥44)

　下記の2本の解説記事も同時に公開しました。合わせて参考にしてください。

■面実装抵抗器アプリケーションでの熱管理
　すべての電気部品は、その材料特性と信頼性の側面から、所定の動作温度範囲内で使用する必要があります。ここでは、電子部品の高密度化と消費電力の増加に伴うプリント基板設計において、過熱を防止するための熱管理について解説します。

■オープンフレームAC/DC電源を使用して最適な結果を得る方法
　AC/DC電源は、電池で駆動するシステムを除き、ほとんどの電子システムに必要不可欠な構成ブロックです。ここでは、市販のAC/DC電源を導入する際に検討すべき電気安全規格や熱管理とディレーティング、電磁両立性などについて解説します。


		スピードマスタ・シリーズ講義ビデオ付きパーツセット「ラズパイ×Pythonで動かして学ぶモータ制御入門」好評発売中！

　マルツエレックは、ZEPエンジニアリングが企画・開発したRaspberry Piでモータ制御の実験キットを動かしながら、制御工学の基礎とPythonによるモータ制御の設計方法や実装方法をマスタできる講義ビデオ付きパーツセット「ラズパイ×Pythonで動かして学ぶモータ制御入門」を発売いたしました。
　ZEPエンジニアリングは、マルツエレックのコンテンツ企画・制作企業です。


	＜すぐに実験を始められるパーツセット＞

　本製品は、2021年10月9日と11月9日に開催したセミナーを録画した講義ビデオと、セミナーで使用した電子部品をセットにしたものです。5時間超の講義ビデオ、250頁を超える講義テキスト、実習用パーツセット、お手本となるソースコード一式が含まれています。
　講義ビデオの内容は、簡単なPythonプログラムを作成できることを目標に、Raspberry Piで外部機器を制御する方法、計測と制御の基礎、制御系を設計(動きのデザイン)する基本的な方法などを丁寧に解説しています。
　Raspberry Piを含めた必要な部品がすべて揃っているので、工具などはいっさい不要ですぐに実験を始めることができます。さらに、LEDの点灯制御やモータのPID制御、モデルベース設計などのソースコードが添付されているので、これらのソースコードを使うことで、初心者の方でもプログラミングの方法を理解することができます。

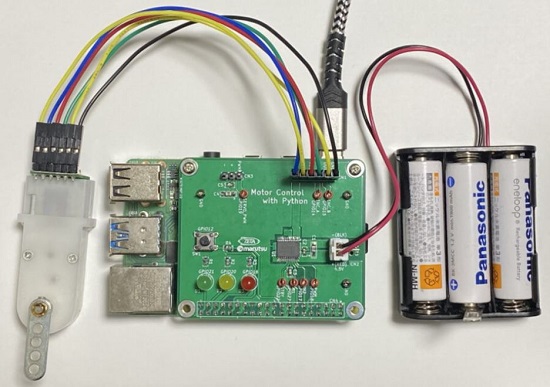

●実習用パーツセットの内容
・Raspberry Pi 3 Model B+(ヒートシンク取り付け済み)
・HDMIケーブル＆電源アダプタ
・モータ制御＆Pythonプログラミング実験セット
　　モータドライバ基板完成品(動作確認済み）
　　DCモータ
　　磁気式エンコーダ
　　タミヤクランクアーム
　　ジャンパワイヤ(メス-メス)
　　電池ボックス
　　OS書き込み済みSDメモリカード

ラズパイ×Pythonで動かして学ぶモータ制御入門
【MZ-MOTOR-ON1】　￥33,000　(税込￥36,300)


	PICK UP PRODUCTS

【3,300円以上[税込]】お買い上げで送料無料

■顔認証カメラモジュール M20 AI Vision
　【HWSECSE1001】　参考価格￥33,000　(税込￥36,300)
　日本コンピュータビジョン社製の顔認証用の小型2眼カメラです。
　なりすましを防止する生体検知機能を標準で装備しています。

■ユニット型AC/DCスイッチング電源
　【DRJ120-24-1/E】　￥10,290　(税込￥11,319)
　TDKラムダ社製のスプリングクランプ端子を採用したDINレール取り付け専用の
　ユニット型電源です。各種安全規格に適合しています。

■R-Car H3e-2G Starter kit
　【RTP8J779M1ASKB0SK0SA003】　参考価格￥112,800　(税込￥124,080)
　ルネサスエレクトロニクス社の車載用SoC R-Car H3e-2Gを搭載した車載機器の
　開発キットで、オープンな車載Linux環境を構築することができます。

■myCobot 280 Pi - ロボットアーム
　【MYCOBOT-280-PI-PSE】　￥88,900　(税込￥97,790)
　Elephant Robotics社製のRaspberry Piを搭載した6軸の可動域を持ち、
　アームの稼働半径が280mmの6軸ロボットです。

■myCobot 280 M5 - ロボットアーム　
　【MYCOBOT-280-M5-PSE】　￥77,400　(税込￥97,790)
　Elephant Robotics社製のM5Stack Basicを搭載した6軸の可動域を持ち、
　アームの稼働半径が280mmの6軸ロボットです。

■降圧コンバーター(アベレージモデル)
　【CONCEPTKIT003】　￥57,143　(税込￥62,857)
　PWM降圧型DC/DCコンバーターの回路設計を行う際に、仕様を決定するために
　利用できるPSpiceによるアベレージモデルです。
