No.
1520
2022. 1. 27
◇スピードマスタ・シリーズ 講義ビデオ付きパーツセット
「3GHzネットアナ付き!RF回路シミュレーション&設計・測定
入門」 好評発売中!
◇回路設計から部品の調達、基板製造/実装、ハーネス/ケース加工まで
「EV車における回生電力吸収回路」の製作例をご紹介します
スピードマスタ・シリーズ 講義ビデオ付きパーツセット
「3GHzネットアナ付き!RF回路シミュレーション&設計・測定入門」好評発売中!
マルツエレック
は、ZEPエンジニアリングが企画・開発した、3GHzのベクトルネットワークアナライザNanoVNA V2を使用してRF回路を測定するテクニックをマスタできる講義ビデオ付きパーツセット
「3GHzネットアナ付き!RF回路シミュレーション&設計・測定入門」
を発売いたしました。
ZEPエンジニアリング
は、マルツエレックのコンテンツ企画・制作企業です。
本製品は、2021年10月2日に開催したセミナーを録画した講義ビデオと、セミナーで使用したNanoVNA V2とRFパーツをセットにしたものです。4時間超の講義ビデオに加え、110頁の講義テキスト、講師の設計によるシミュレーション回路と設計ツールを入手する手引きなどが付属しているので、すぐに学習を始めることができます。
スマートホンの急速な普及などもあり、現在は無線通信技術が様々な分野で必要とされています。無線通信技術には、Sパラメータやスミスチャート、ストリップライン、高周波トランジスタなどの高周波回路に関する知識が不可欠です。そして高周波回路を測定するには、
ベクトルネットワークアナライザ
が必要になります。ベクトルネットワークアナライザは非常に高価な測定器ですが、ポケットに入る小型で低価格なベクトルネットワークアナライザ
NanoVNA
が開発されて一躍注目を集めました。
NanoVNA V2
は、中国のHCXQSとOwOCommが共同で開発した3GHzまで測定できる低価格なベクトルネットワークアナライザです。日本の
edy555氏
が開発したオリジナルのNanoVNAに刺激を受けて開発されたもので、独自の回路構成になっています。オリジナルのNanoVNAと区別するために、
S-A-A-2(Simple Antenna Analyzer 2)
とも呼ばれていますが、ここでは一般的な呼び名であるNanoVNA V2としています。
講義ビデオでは、Sパラメータなどの高周波回路設計の基礎について解説した後、Sパラメータを扱えるフリーのRFシミュレータ
QucsStudio
を導入し、低雑音アンプ(LNA)を設計します。
QucsStudio
は、部品メーカが提供するSパラメータファイルの解析、回路定数の自動設計、基板の伝送線路解析などができます。そして、基板上にチップ素子を実装して回路基板を作成し、NanoVNA V2を使って作成した回路基板の特性を測定します。したがって、体験的に高周波回路の基礎をマスターすることができます。
高周波回路の基礎を理解したい方や回路シミュレータQucsStudioをマスターしたい方、高周波回路部品の実装を体験したい方、ネットワークアナライザNanoVNA V2の使い方を知りたい方、低雑音RFアンプの基礎を理解したい方などにお勧めします。

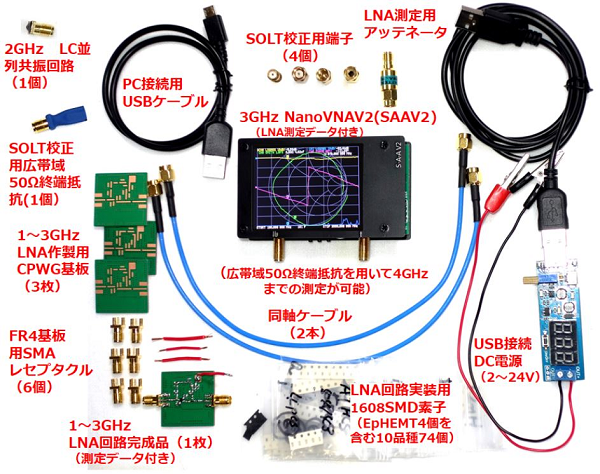

●付属するパーツセットの内容
(1) 50kHz~3GHzのベクトルネットークアナライザNanoVNA V2(動作確認済み)
(2) 広帯域50Ω終端抵抗
(3) LNA回路測定用アッテネータ(16dB程度)
(4) LNA回路測定用USB電源
(5) LNA回路基板と電子部品セット
(6) LNA回路基板 完成品(部品実装済み)
(7) 2GHz LC並列共振回路
3GHzネットアナ付き!RF回路シミュレーション&設計・測定入門
【MZ-RF-ON1】
¥50,000
(税込¥55,000)
回路設計から部品の調達、基板製造/実装、ハーネス/ケース加工まで
「EV車における回生電力吸収回路」の製作例をご紹介します
電気自動車(EV)では、
回生協調ブレーキシステム
により、ブレーキや減速時に回生電力を蓄電池に充電することで、航続距離を延ばすことができます。
回生電力
とは、回転するモーターなどに付けた発電機を利用して運動エネルギーを電力エネルギーに変換することによって発生させる電気のことです。

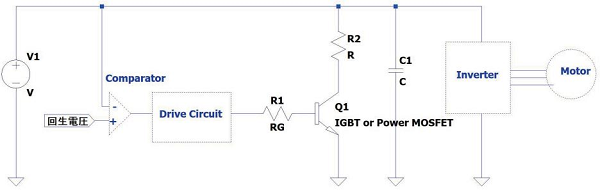

回生電力は、常に一定値に保たれないと効果的に充電することができません。そこで今回、この回生電力が必要以上に発生したときに吸収する回生電力吸収回路を製作しましたのでご紹介します。
まず、電圧監視IC(NJU7890YPM-A-Z)を使用して不要な回生電力を吸収するタイミングを計ります。そして、マイコンによりドライブ回路に信号を送りますが、このときの条件は任意に設定することができます。
回生電力吸収回路の放電電流の規模に合わせて、スイッチングデバイスを選定しました。必要に応じて、電流センサを用いて放電電流のデータを収集することができ、収集したデータは任意のインターフェースを使ってデータ伝送することができます。
マルツエレックでは、回路設計から基板設計・製造・実装、そして量産まで皆さまのさまざまな「ものづくり」のお手伝いをさせていただく「
プロトファクトリー
」事業を行っています。
これまでにお引き受けした電子回路の設計事例としては、
・電源回路/同期整流回路/インバータ回路
・モーター制御回路
・センシング回路
・2次電池アプリケーション回路
・LEDドライブ回路
・メガソーラーシステム回路
などがあります。その他の回路設計についてもご要望にお応えいたします。
マルツエレックでは回路設計だけでなく、部品の調達や基板の製造と実装、ハーネスやケースの加工、さらに量産までをお引き受けしています。詳細は、下記のWebページを参照してください。ご相談は、ものづくり相談受付フォームからお申込みください。
▽プロトファクトリー
https://www.marutsu.co.jp/pc/static/protofactory/index
▽ものづくり相談受付フォーム
http://sv.marutsu.co.jp/enquete/?id=16
