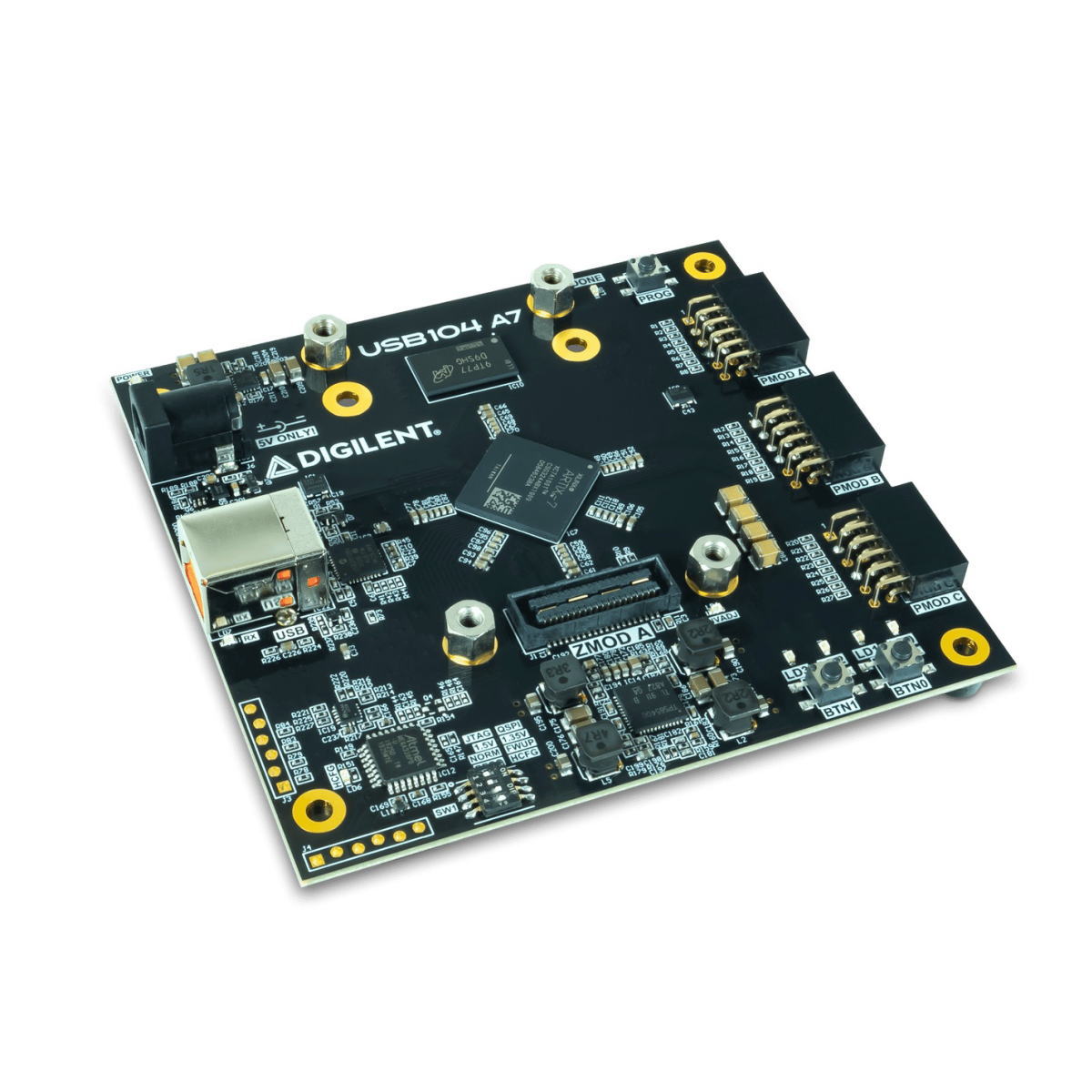

USB104 A7 Artix-7 FPGA開発ボード【410-398】

USB104 A7 Artix-7 FPGA開発ボード【410-398】

メーカー名:
型番:
410-398
品質ランク:
M1
数量

自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥40,749.00
(税込¥44,823.00)

USB104 A7 Artix-7 FPGA開発ボード【410-398】の概要

※ACアダプターは同梱されておりません。
別途 ACアダプター(5V/6.2A)【LTE36ES-S1-301】 をご購入下さい。

産業用SWaPアプリケーション向けFPGA開発ボード

XilinxのArtix-7 FPGAを搭載した産業用途向けの開発ボードで、頑丈なパッケージと強力な電源を採用しています。Zmod拡張モジュールを追加することで、高速データ収集が可能なSYZYGYポートを備えています。これにより、カスタマイズされたFPGAベースのデータ収集および信号処理アプリケーションを組込みシステム上で迅速に開発し、実行することができます。
本製品は、小型で堅牢なPC/104ボードの外形と実装寸法に準拠しています。SYZYGY互換のZmod拡張は、3つの12ピンPmodポートで補完されます。USBハブおよびコントローラを搭載し、USB104 A7とJTAG、UART、パラレルデータインターフェース(DPTI)を1つの接続でつなぐことができます。DPTIデータ転送インターフェースは、ホストからFPGAへのデータ転送を提供し、DigilentのAdept 2アプリケーションにより簡単に管理できます。この使い勝手の良さと高速データ転送は、特に配備型システムで有効です。

●仕様

Artix-7 FPGAの基本仕様ロジックセル:101,440
DSPスライス:240
メモリ:4,860Kビット
GTP 6.6Gb/s トランシーバ:8
I/Oピン:300
メモリ512MB DDR3/DDR3L、16ビットバス@800Mbps(1.5V)または667Mbps(1.35V)
FPGA回路データ保存用16MBクアッドSPIフラッシュ
電源
5V/6A外部DCアダプターまたはUSBヘッダーから給電
USBと外部電源は自動切り替えで、外部電源が優先されます。
ロードスイッチNCP380はUSB電流を2Aに制限し、突入電流を低減します。
USBUSB-JTAGプログラミング回路、USB-UARTブリッジ
DPTI/DSPIデータ転送インターフェース
USBハブを搭載しているので、複数のUSBケーブル接続が不要です。
プッシュボタン、LEDプッシュボタン ×2
LED ×4
拡張用コネクタSYZYGYポート(Zmod) ×1、Pmodポート ×3
サイズ95.89×90.17mm(PC/104フォームファクタに準拠)

【セット内容】
・USB104 A7-100T本体
・USB 2.0 A to Bシールドケーブル(1.5m)
・スタンドオフ(0.6インチ) ×4
