PicoLog 1012(ターミナルボード付き)【(PP546)PICOLOG-1012+TB】

PicoLog 1012(ターミナルボード付き)【(PP546)PICOLOG-1012+TB】

メーカー名:
型番:
PICOLOG-1012+TB
環境区分:
RoHS対応
品質ランク:
M1
数量

自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥24,528.00
(税込¥26,980.00)

PicoLog 1012(ターミナルボード付き)【(PP546)PICOLOG-1012+TB】の概要

12入力チャンネルを持つ解像度10ビットのデータロガー

●特長

・幅広い範囲の一般用途電圧、センサー、トランスデューサロギングアプリケーションなどの様々なニーズに対応する設計

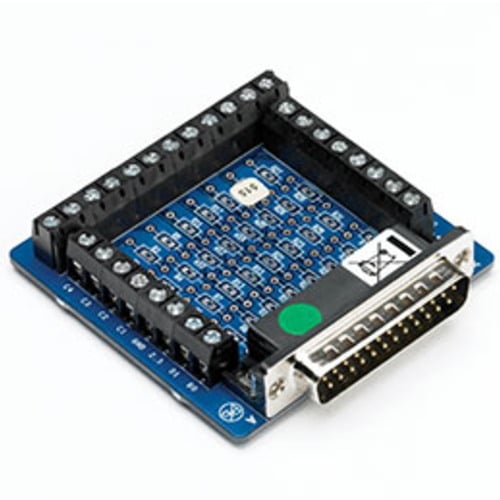

・ソフトウェアで構成可能な独立したスケーリング、コントロール出力、カスタムフロントエンド電気回路用の外付けターミナルボード
・10ビットの入力解像度

●仕様

入力
アナログ入力12
解像度10ビット
精度フルスケールの1%
最大サンプルレートPicoScope:1MS/s※1
PicoLog:1kS/s※2
PicoSDK(ブロックモード):1MS/s※1
PicoSDK(ストリーミング):100kS/s※1
キャプチャメモリPicoScope(およびPicoSDKブロックモード)
サンプルレート100kS/s以上:8000サンプル※1
サンプルレート(低):100万サンプル※1
PicoLog(およびPicoSDKストリーミングモー ド):最大でPCの容量を利用可能
アナログ帯域幅(-3dB)DC~70kHz
入力タイプシングルエンド、双極性
入力電圧レンジ0~+2.5V
過電圧保護アースに対し±30
入力カップリングDC
入力インピーダンス1MΩ
出力
デジタル出力(D0~D3)2
デジタル出力(PWM)
周期
デューティサイクル
なし
デジタル出力(すべて)ロジック低電圧:100mV(代表値)
ロジック高電圧:3.3V
電流制限:1kΩ抵抗器(出力と直列)
センサー用電源出力2.5V@10mA、電流制限
環境
温度範囲(規定精度)+20~+50℃
一般動作温度0~+70℃
相対湿度(動作時)5~80%RH
保管温度-20℃~+80℃
保管湿度5~95%RH
物理特性
寸法45×100×140mm
重量200g
ソフトウェア
PicoLog、PicoScope、PicoSDKhttps://www.picotech.com/downloadsからご利用できます。
PicoSDKコード例PicoのGitHubページ(https://github.com/picotech)からご利用できます。
PicoLogユーザーインターフェイス言語英語、フランス語、イタリア語、ドイツ語、スペイン語、韓国語、日本語、中国語((簡体字)、ロシア語
PicoScopeユーザーインターフェイス言語中国語(簡体字)、中国語(繁体字)、チェコ語、デンマーク語、オランダ語、英語、フィンランド語、フランス語、ドイツ語、ギリシャ後、イタリア語、日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ルーマニア語、ロシア語、スペイン語、スウェーデン語、トルコ語
PC要件
PicoLogMicrosoft Windows 7/8/10(32ビット/64ビット)/macOS 10.9以降(64ビットのみ)/Linux※(64ビットのみ)。
※Linux用PicoLogはAppImageとして配信されるため、スーパーユーザー権限がなくてもインストールすることができる:詳細はhttps://appimage.orgを参照。
PicoScope※3PicoScope安定版:Windows 7、8、10(32ビット/64ビット)
PicoScopeベータ版:macOS 10.9(Mavericks)以降、64ビットのみ、Linux(OpenSUSEおよびUbuntu)。
PicoSDK※3Windowsでのみ使用可。64ビットLinux、macOS用のドライバも用意。
PCインターフェースUSB2.0フルスピード(USB1.1、USB3.1に対応)
一般事項
同梱アクセサリUSB2.0ケーブル、クイックスタートガイド
PCインターフェイスUSB2.0フルスピード
I/Oコネクタ25方向Dメス
電力要件USBポートから電源供給
地絡電流保護0.9Aセルフリセット機能付きサーマルフューズ

※1 アクティブなチャンネル間で共有
※2 アクティブなチャンネル毎
※3 PicoScope R6.11とPicoSDK 10.6.11は、Microsoft Windows XP(SP3)とVista SP2に対応している最後のバージョンで、それ以降のWindowsバージョンにも対応しています。
