LoRaWANにより無線でデータ収集ができる堅牢な各種センサー　「SenseCAP S210Xセンサーシリーズ」好評発売中！

　今回は、Seeed社製でLoRaWANによる無線通信が可能な「SenseCAP S210Xセンサーシリーズ」をご紹介します。LoRaWANはISMバンドを使用したLPWA(Low Power Wide Area)ネットワークで、日本では920MHz帯(920～928MHz)を使用できます。LoRaWANの伝送速度は300～10kbpsと低速ですが、10km以上の通信距離と10年以上の電池寿命を実現します。

　「SenseCAP S210Xセンサーシリーズ」には、温湿度センサーの「S2101」、光センサーの「S2102」、CO2/温湿度センサーの「S2103」、土壌水分/温度センサーの「S2104」、土壌水分/温度/ECセンサーの「S2105」があります。

　いずれも市街地では2km、見通しのよい場所では10kmの長距離伝送が可能で、交換可能なLi-SOCl2バッテリー(タイプ：ER34615)を使用しバッテリー寿命は最大10年となっています。さらに、IP66準拠の筐体を採用し、屋外での使用や高い紫外線暴露、大雨、粉塵の多い場所など、過酷な環境での使用にも耐えられます。なお、インターネットから直接ソフトウェアをダウンロードできるOTA (Over The Air) およびリモートデバイス管理用のBluetoothとAPPサービスが組み込まれています。サイズは本体部分が144.5×63×57mm(φ30mmのセンサー部分を除く)で、重量は280gです。

　Seeed社は、ユーザーがリモートでデータをより適切に確認や管理ができるようにするため、SenseCAP PortalプラットフォームおよびSenseCAP Mateアプリを提供しています。SenseCAP Portalは、Web経由でSenseCAPデバイスを管理し、データを表示できるようにするWebサービスです。また、SenseCAP Mateは、データの視覚化とリモートデバイスを管理するための強力なアプリです。

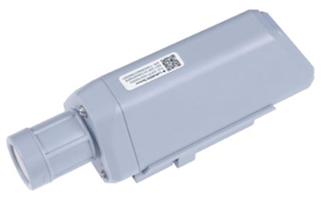

▽SenseCAP S2101 LoRaWAN温湿度センサー　
【114992867】　単価：￥9,898 (税込)
大気中の温度と湿度をそれぞれ－40℃～＋85℃、0～100％RH(結露なし)の範囲で測定できます。

▽SenseCAP S2103 LoRaWAN CO2/温湿度センサー
【114992869】　単価：￥22,548 (税込)
大気中のCO2排出量、温度、湿度をそれぞれ400～10000ppm、－40℃～＋85℃、0～100％RH(結露なし)の範囲で測定できます。

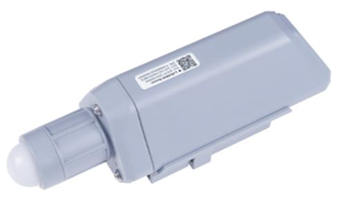

▽SenseCAP S2102 LoRaWAN光センサー
【114992868】　単価：￥9,898 (税込)
0～160000ルクスの光強度を±5％の精度と1ルクスの分解能で測定できます。

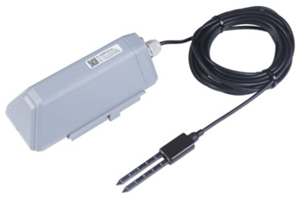

▽SenseCAP S2104 LoRaWAN土壌水分/温度センサー
【114992870】　単価：￥22,548 (税込)
土壌の水分と温度をそれぞれ0～100％と－40℃～＋80℃の範囲で測定できます。

▽SenseCAP S2105 LoRaWAN土壌水分/温度/ECセンサー
【114992871】　単価：￥24,748 (税込)
土壌の水分、温度、EC(土壌電気伝導度)をそれぞれ0～100％、－40℃～＋80℃、0～23dS/mの範囲で測定できます。ECは土壌の中にある様々な物質のイオン濃度の総量を表し、植物の成長と品質、土壌微生物の活動などに影響を与えます。

様々なネットワークサーバーへの接続をサポートするLoRaWANゲートウェイ「SenseCAP M2マルチプラットフォームLoRaWAN屋内ゲートウェイ」好評発売中！

　ここでは、Seeed社が販売する「SenseCAP M2マルチプラットフォームLoRaWAN屋内ゲートウェイ」をご紹介します。この製品は、様々なネットワークサーバーへの接続をサポートするLoRaWANゲートウェイです。LoRaWAN対応デバイスに対し、923MHzの周波数で強力な信号を出力する機能を備えています。

　「SenseCAP M2」は、LoRaWANに対応したセンサーなどから送られてくるデータをイーサネットやWi-Fiを介してサーバーやクラウドに送信したり、逆に制御信号をセンサーなどに送ることで、環境モニタリング、スマートビルディング、スマート農業などに活用することができます。

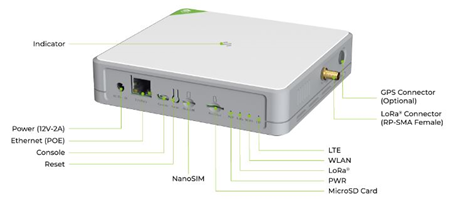

SenseCAP M2のインターフェース

　「SenseCAP M2」のハードウェアには、MediaTek製のルーター制御デバイスMT7628K (MIPS24KEc@580MHz)とSemtech製ベースバンドLoRaデバイスSX1302を搭載しています。Wi-Fiとイーサネット両方のインターネット接続をサポートしています。電源にはDC12V/2Aを使用しますが、ACアダプターは付属していません。ただし、イーサネットで電力を供給できるようにPoE機能が追加されています。

　そのほか、3dBiの高性能アンテナを備え、最大10kmのLoRaWAN領域で強力な信号を提供します。さらに、さまざまな環境に適したアンテナにアップグレードすることもできます。本体に防水対策などが施されていないので屋内専用で、屋外で使用するには専用ケースを使用する必要があります。

　動作温度範囲は－20℃から＋55℃、サイズは143.6×135×34mm(コネクタを除く)です。ゲートウェイの設定と監視は、SenseCAP PortalとSenseCAP Mateを使用して簡単に行うことができます。なお、日本向けの「SenseCAP M2」ではHeliumネットワークはサポートされておらず、SenseCAP HotspotおよびSenseCAPダッシュボードには接続できません。

SenseCAP M2マルチプラットフォームLoRaWAN屋内ゲートウェイ

▽SenseCAP M2マルチプラットフォームLoRaWAN屋内ゲートウェイ
【114993088】　単価：￥16,280 (税込)

【マルツの技術情報】
マルツエレックは回路設計のご要望にお応えします

▼　変動電圧供給に対応したIoT機器用電源回路の製作　【LP34：電源回路編】

　回転している物体からワイヤレス給電により電力が供給されます。その電源電圧は変動しており、一旦EDLC に蓄電されます。昇降圧電源回路により、IoT 回路(センシング＋送信無線)基板へ5[V]の電圧を供給します。pdfの参考資料はこちらから。　その他の技術情報一覧はこちらをご覧ください。
