信頼性の高いタッチスクリーンを迅速に実装する方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 1876 2024. 6. 11 |
|
 |
信頼性の高いタッチスクリーンを迅速に実装する方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

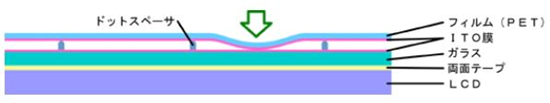

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、産業用途に適した抵抗膜方式のタッチスクリーンのしくみと使い方について解説した記事をご紹介します。 ■信頼性の高いタッチスクリーンを迅速に実装する方法 タッチスクリーンは今ではスマホやタブレットに不可欠な機能になっていますが、直感的に素早く操作ができるという利点のため、産業用途においても採用される事例が増えています。 タッチスクリーンは1960年代から開発が進められ、様々な方式が考案され実用化されてきました。初期のタッチスクリーンは電極を碁盤の目のように配置するマトリクススイッチ方式でしたが、現在では抵抗膜方式と静電容量方式が主流です。スマホやタブレットには静電容量方式が採用されているので、数量的には静電容量方式が圧倒的です。 静電容量方式は、パネル面が導電性素材で指が画面に接触すると静電容量が変化し、その変化を検出します。 抵抗膜方式は、向かい合う2枚の電極の接触箇所が通電することで位置を検出する感圧方式です。抵抗膜方式は、面積が大きくなると精度が下がり透明度も静電容量方式に劣りますが、手袋をしながらでも操作ができるため、産業用途には適しています。  抵抗膜方式タッチスクリーンの構造 抵抗膜方式のタッチスクリーンの構造は、表側のプラスチックフィルムとガラスが向かい合って配置され、非導電性スペーサードットによって接触しないようになっています。向かい合うプラスチックフィルムとガラスには導電性のITO(酸化インジウムスズ)がコーティングされて電極を形成し、一方がX座標回路、もう一方がY座標回路になります。 抵抗膜方式タッチスクリーンには4線式と5線式があります。4線式は平行にXとYの電極を配線し、X軸とY軸で位置を検出します。5線式はX/Y軸による位置検出を下部基板のみに集約させ、上部基板の電極では電圧の検出を行います。5線式は上部基板が損傷しても操作が可能なので、耐久性が高くなります。 【アプリケーションラボ】では、抵抗膜方式タッチスクリーンの仕組みについて解説した後、NKKスイッチズ社のFTシリーズ抵抗膜方式タッチスクリーンを紹介しています。NKKスイッチズ社は、産業用のスイッチおよびその周辺機器を製造・販売する日本企業です。2014年に日本開閉器工業から社名が変更されました。 FTAS00-5.7AS-4Aは、4線式の5.7インチモデルで、消費電力は5Vで1mA、XY抵抗値は250～850Ω、直線性は1.5%、絶縁インピーダンスは10MΩです。 FTAS00-10.4A-5は、5線式の10.4インチモデルで、消費電力は5.5Vで1mA、XY抵抗値は20～80Ω、直線性は2%、絶縁インピーダンスは10MΩです。 NKKスイッチズ社では、4線式と5線式のそれぞれにRS232CまたはUSBで接続するコントローラボードを用意しています。いずれもWindows用のデバイスドライバが付属しています。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。
|
||||||||||
|
