サーモパイル素子を使って人や物の検出を実現する 「MEMS非接触温度センサ(素子タイプ4×4)」好評発売中！ |

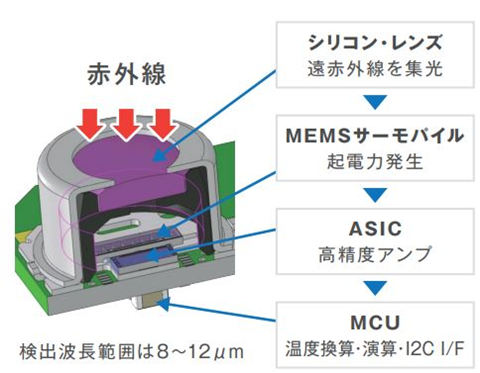

| 今回は、オムロン社製の「MEMS非接触温度センサ(素子タイプ4×4)」をご紹介します。これはサーモパイル素子を使った温度センサで、対象物と接触せずに物体の温度を測定することができます。この温度センサは、サーモパイル素子とASICを同一パッケージに実装したMEMSデバイスです。 サーモパイル素子は、2種類の金属の接点に温度差があると熱起電力が発生するというゼーベック効果を利用しています。 4×4の16面に分割したサーモパイル素子を直列に接続する構造で、対象物から放出される波長が8～12μmの遠赤外線を吸収することにより温度が上昇し、それに応じて発生した起電力を検出します。起電力信号は高精度アンプで増幅され、放射率補正を行って温度データをBinary Codeで出力します。  MEMS非接触温度センサの構造 非接触の温度センサには焦電センサがありますが、焦電センサは放射熱エネルギーの変化を検出するデバイスなので、静止している人や物の検出はできません。それに対し、サーモパイル素子は、静止している状態でも検知が可能です。 「MEMS非接触温度センサ(素子タイプ4×4)」は、用途に応じてきめ細かく温度差や温度変化を検知することができるので、省エネ家電やセキュリティ機器など様々なアプリケーションに使用できます。
|
||||||
|
コンパクトサイズでWi-Fi/Bluetooth接続が可能なマイコンボード 「Arduino Nano ESP32(ピンヘッダ実装済)」好評発売中！ |
| ここでは、Wi-Fi/Bluetooth接続が可能なArduino純正のマイコンボード「Arduino Nano ESP32」をご紹介します。本製品は、Arduino Nanoと同じ45mm×18mmというサイズの超小型Arduinoボードで、同じサイズの「Arduino Nano 33 IoT」の後継製品になります。どちらも、動作電圧およびGPIOの入出力すべて3.3Vで動作するようになっています。 「Arduino Nano 33 IoT」は、メインコントローラとしてMicrochip製のATSAMD21を使用し、Wi-FiとBluetooth接続にU-blox製のNINA-W10を使用していますが、「Arduino Nano ESP32」にはU-blox製のNORA-W106のみが搭載されています。 NINA-W10にはEspressif Systems製のESP32が搭載されていますが、「Arduino Nano 33 IoT」では無線通信専用に使用しています。それに対し、NORA-W106はESP32-S3を搭載し、「Arduino Nano ESP32」では240MHzで動作するメインコントローラとして使用しています。 そのため「Arduino Nano ESP32」のほうが処理能力やメモリ容量の面で高性能になっていますが、「Arduino Nano 33 IoT」はSTMicroelectronics製の慣性モジュールLSM6DS3やMicrochip製の暗号化チップATECC608などを搭載しているので、一概に「Arduino Nano ESP32」のほうが上位製品とは言えません。価格も「Arduino Nano ESP32」のほうが低価格です。 なお、外部接続用のコネクタは、microUSB-BからUSB-Cに変更されています。
|
||||||
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼トルクセンシング回路の製作 【LP18:センシング回路編】 同期検波回路と差動増幅回路で構成された回路基板です。任意に増幅度が調整可能で、MCUにデータを受け渡します。回路基板の形状はお客様の仕様に合わせ高密度実装基板を実現します。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。 回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
|
