Wio-E5開発キット【113990934】

Wio-E5開発キット【113990934】

メーカー名:
型番:
113990934
環境区分:
RoHS対応
品質ランク:
M1
数量

自社在庫数
10
2024/07/16 00:31 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥4,699.00
(税込¥5,168.00)
20個以上
¥4,465.00
(税込¥4,911.00)

こちらからもご購入いただけます

バルク
1 個以上
¥5,239.09
(税込 ¥5,762.99)

Wio-E5開発キット【113990934】の概要

LoRa無線モジュールWio-E5を搭載したIoT開発ツールセット


STMicroelectronics社製の32ビットワイヤレスマイコンSTM32WLE5JCをベースとしたLoRa無線モジュールWio-E5を搭載した開発ボードとアンテナやUSB Type-Cケーブル、ピンヘッダーなどをセットにしたツールセットです。Wio-E5はTelec認証を取得済みです。
STM32WLE5JCは、最大48MHzで動作するArm Cortex-M4コアとSemtech社のLoRa RFトランシーバSX126Xを搭載したシステムオンチップです。STM32WLE5JCは73ピンのBGAパッケージですが、Wio-E5は機能を制限して28ピンとし扱いやすくしたモジュールです。このモジュールを使用すると、TheThingsStack、ChirpstackなどのさまざまなLoRaWANサーバープラットフォームに接続できます。
この開発ボードは消費電力が極めて低く、(G)FSKとロングレンジの両方をサポートできます。ATコマンドファームウェアが組み込まれているため、プロトタイプやアプリケーションを簡単に構築できます。LoRaWANプロトコルとさまざまな周波数プランを簡単にサポートできるため、長距離センサーノードやさまざまなワイヤレス通信アプリケーションに最適なソリューションです。

●特長

・送信出力最大:22dBm(868/915MHz)
・受信感度:-136.5dBm(SF12/125kHz BW)
・リングバジェット185dBにより長距離通信が可能
・LoRaプロトコルを内蔵し、LoRaバンドプランに対応

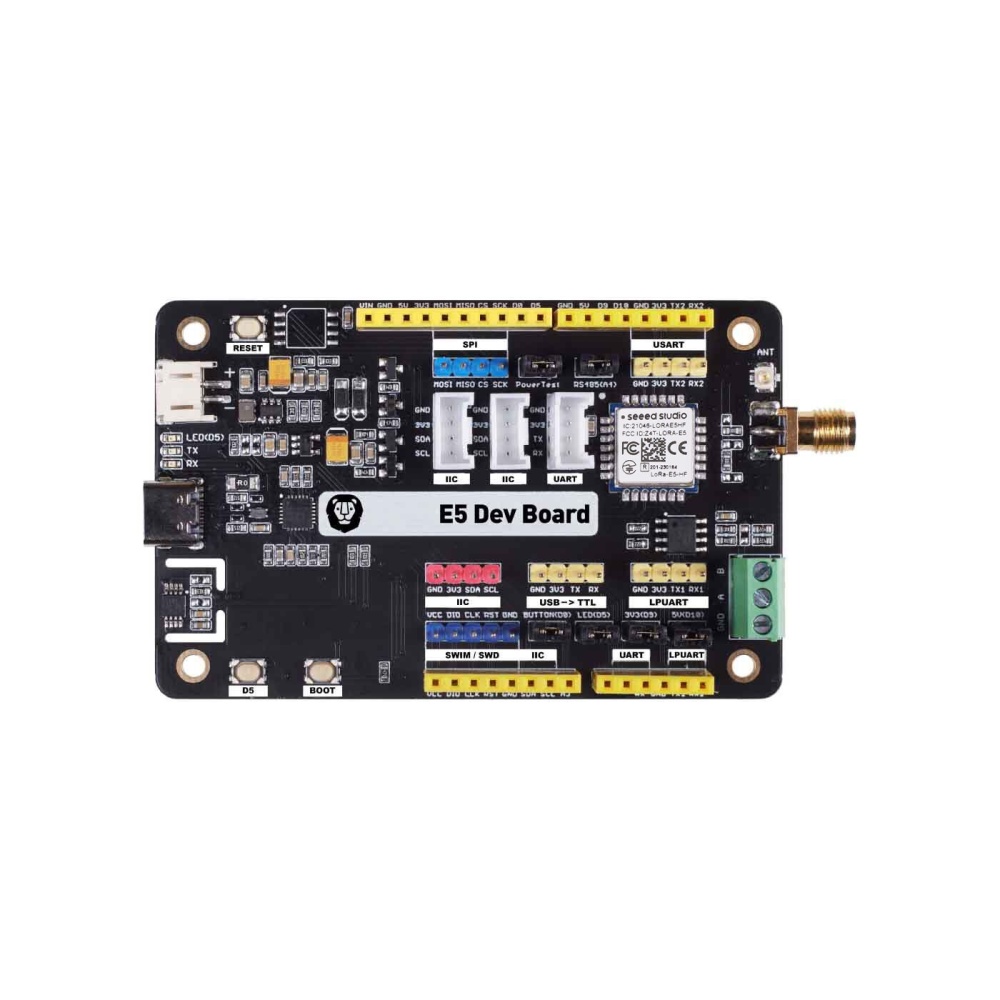

・Wio-E5の全ピンをGPIOに引き出し、UART、I2C、ADCなどを利用可能
・RESET/BOOTボタン、RS485/Groveなど豊富なインターフェースを搭載

●仕様

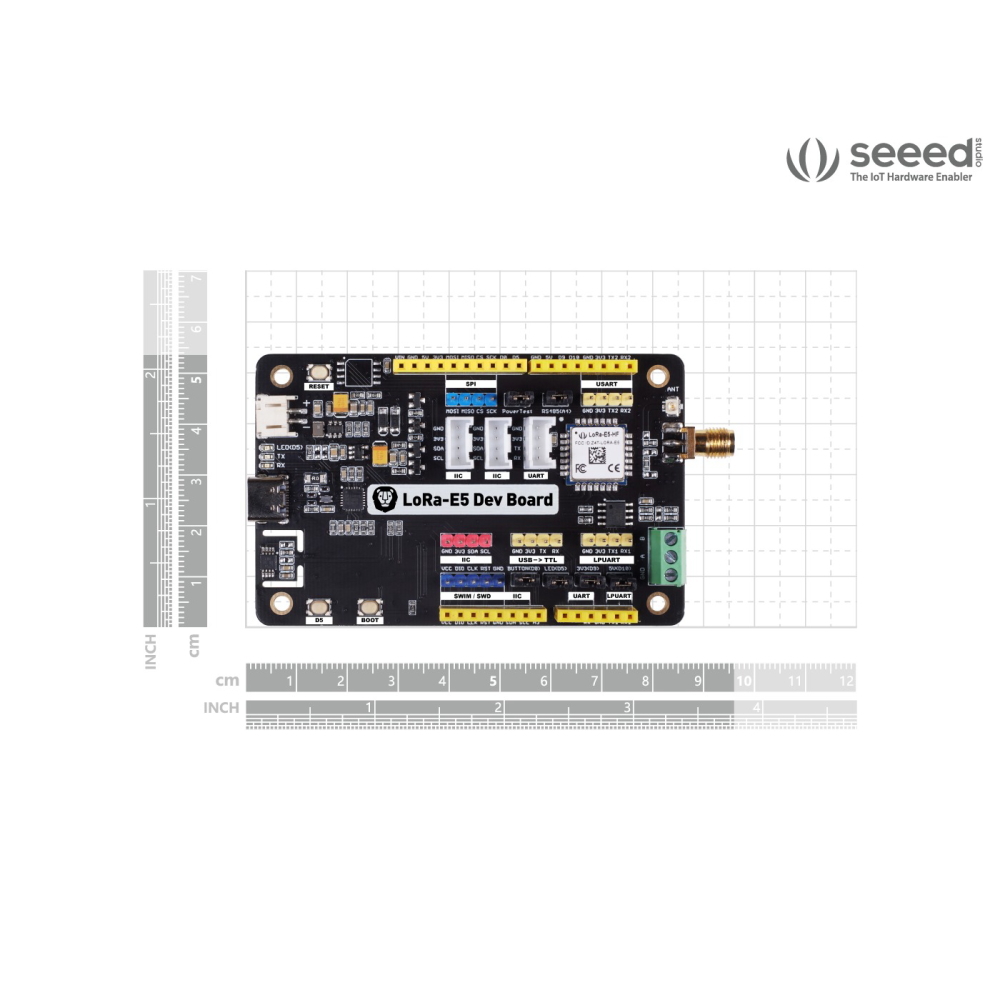

寸法ボード:85.6×54mm
パッケージ:200×130×50mm
電源電圧3~5V(バッテリー)/5V(USB TypeC)
出力電圧EN3.3V/5V
出力電力最大+20.8dBm(3.3V時)
バンドプランEu868/US915/AU915/AS923/KR920/IN865
プロトコルLoRaWAN
感度ー116.5~ー136dBm
インターフェースUSB TypeC/JST2.0/
変調LoRa、(G)FSK、(G)MSK、BPSK
動作温度-40~+85℃
Wio-E5モジュールスリープ時電流2.1uA

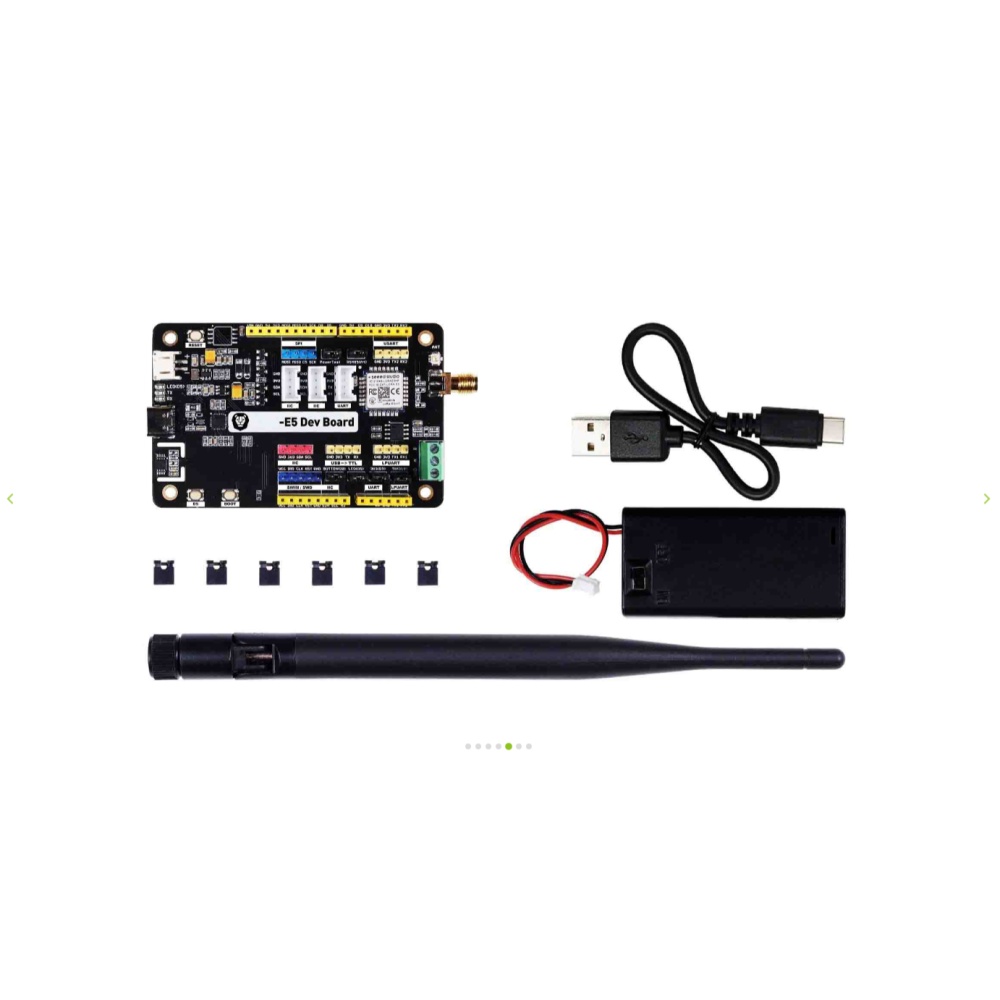

【セット内容】
・Wio-E5開発ボード
・アンテナ(EU868/US915)
・USB TypeC(20cm)
・単3バッテリーホルダー
