処理の効果と効率を向上させるための水流の測定方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 1973 2025. 2. 11 |
|
 |
処理の効果と効率を向上させるための水流の測定方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

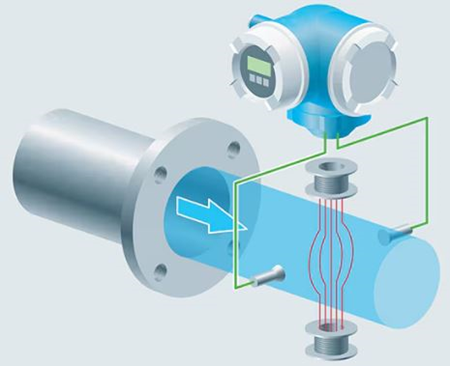

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、水の流量や水位、液体の深さなどを測定するためにEndress+Hauser社製のツールを活用する方法について解説した記事をご紹介します。 ■処理の効果と効率を向上させるための水流の測定方法 水や液体の流量を測定することは、工場や自治体の水処理/廃水処理施設、農業や鉱業の施設、食品や飲料の加工などにおいて不可欠です。そのような用途ではマグフローメータ(磁気流量計)を使用すると、水や液体に接触せずに流量の測定ができます。  マグフローメータの測定原理 マグフローメーターは、流体が磁場を通過すると流体の電気抵抗が変化することを利用した流量計です。すなわち、流体が配管を通過する際に発生する磁気インピーダンスの変化を検出して流量を測定します。流体と直接接触しないため腐食や摩耗が少なく、メンテナンスも容易です。 マグフローメータは、上図の青色で示す液体中の帯電粒子が2つのフィールドコイルの間を流れ、それにより発生した誘導電圧をプローブが検出します。フィールドコイルにはパルス状の電圧を加えることで磁場を発生させます。ここで検出された誘導電圧は流速と体積に比例します。 また、液体の深さや水位を測定するには、静水圧センサおよび超音波やレーダーを使用したレベルセンサを使用します。静水圧センサーは、プローブを液体中に浸し、液体の重量がセンサーにかかる圧力を測定し、その圧力を基に液体の深さを計算します。 レベルセンサは、ToFの原理を使ってパルス状の超音波や電波を液体の表面に発射し、反射して戻ってくるまでの時間を測定し、時間差から液面のレベルを計算します。レベルセンサは液体に接触せずに測定ができ、粉体にも使用できます。 【アプリケーションラボ】では、水流と水量の測定や監視に役立つツールとしてEndress+Hauser社の製品を取り上げて、その動作原理や使い方を解説しています。 Endress+Hauser社は、1953年にドイツで設立された工業用プロセスの測定やオートメーション向けの製品を開発・販売する企業です。社名は二人の創設者の名前であり、現在の本社はスイスに置かれています。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。
|
||||||||||||||||||||||||||||||||
|
