RenesasのRA0E1 MCUで価格と性能のバランスの取れた設計を実現(DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 1979 2025. 2. 25 |
|
 |
RenesasのRA0E1 MCUで価格と性能のバランスの取れた設計を実現 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

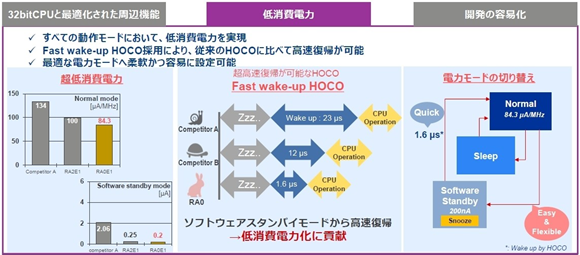

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、ルネサスエレクトロニクス社が開発した低コストで超低消費電力を目指したRA0シリーズマイクロコントローラについて解説した記事をご紹介します。 ■RenesasのRA0E1 MCUで価格と性能のバランスの取れた設計を実現 ルネサスエレクトロニクス社のRA(Renesas Advanced)ファミリは、Arm Cortex-Mコアを採用したマイクロコントローラで、高性能でセキュリティを必要とするIoT機器に適しています。性能が高い順に、RA8、RA6、RA4、RA2、RA0のシリーズが用意されています。 RA8シリーズは480MHzまたは360MHzで動作するCortex-M85を採用し、画像処理やカメラインターフェースなどが必要となる高度な組み込みシステムに適しています。 RA6シリーズは240MHzまたは200MHzで動作するCortex-M33または120MHzで動作するCortex-M4を採用し、モーター制御や高性能なエッジコンピューティングに適しています。 RA4シリーズは100MHzで動作するCortex-M33または48MHzで動作するCortex-M4を採用し、Wi-FiやBluetoothを使用する一般的なIoT機器に適しています。 RA2シリーズは48MHzで動作するCortex-M23を採用し、低消費電力が求められるバッテリー駆動のデバイスやセンサーネットワークに適しています。 RA0シリーズは、2024年に発表された最も新しいRAファミリのマイクロコントローラです。従来は8ビットマイコンや16ビットマイコンが使用されていた低コストで超低消費電力が必要とされるアプリケーションをターゲットにしています。  RA0シリーズの低消費電力化の特長(ルネサスエレクトロニクス社の資料より引用) RA0シリーズの最初の製品はRA0E1グループで、48MHzで動作するCortex-M23を採用し、内蔵タイマやシリアル通信、アナログ機能などを搭載していますが、必要十分な周辺機能に最適化されています。セキュリティ機能やセーフティ機能も搭載して超低消費電力化を可能にしたマイクロコントローラです。 消費電力はアクティブモードで84.3μA/MHz、スリープモードで0.82mA、ソフトウェアスタンバイ時は0.2μAです。ソフトウェアスタンバイモードからウェイクアップする時間は、高速オンチップオシレータ(HOCO)を用いることで1.6μsと高速です。HOCOは、動作温度の－40℃～+105℃においてボーレート誤差が±1.0％という高精度です。電源電圧は1.6V～5.5Vに対応し、5Vシステムでもレベルシフタや電圧レギュレータが不要です。 アプリケーションの開発にはArmコアの互換性の高い開発環境に加えて、ルネサスエレクトロニクス社独自の開発環境Flexible Software Package(FSP)を利用できます。FSPは、各種ドライバに加え、Azure RTOSやFreeRTOSなどのミドルウェアスタックを含んでいます。 RA0E1マイコンの試作開発用にRA0E1ファストプロトタイピングボードが用意されています。Arduino UNO R3互換コネクタ、Pmodコネクタが搭載され、プログラムの作成とデバッグ用にSEGGER J-Linkエミュレータを内蔵しています。 【アプリケーションラボ】では、Armベースの低価格で超低消費電力のMCUが必要とされる理由について解説した後、ルネサスエレクトロニクス社が開発した最新のRA0E1グループマイクロコントローラを紹介しています。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。
|
||||||||||
|
