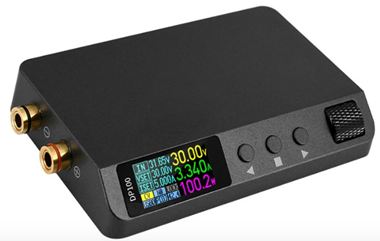

実験に役立つ持ち運びに便利なポータブルデジタル電源装置 「USB-PD入力安定化電源 DP100」好評発売中！ |
| 今回は、ALIENTEK(正点原子)が開発した超小型で持ち運びに便利なポータブル電源装置「USB-PD入力安定化電源 DP100」をご紹介します。ALIENTEKは、2012年に設立された中国広東省広州市に本社を置く企業で、組み込み開発ボードやロボット関連の電子機器などを開発・販売しています。 DP100は、USB PD(Power Delivery)に対応するACアダプタやモバイルバッテリ、スマートホンの充電器などを電源として使用でき、定電圧と定電流を出力することができます。 入力できる電圧はDC4.8V～36Vで、5V～32Vが推奨されています。降圧コンバータを採用しているので、出力できる電圧は入力電圧を下回る値になります。 入力電圧用にUSB Type-Cコネクタ、パソコンとの接続用にUSB Type-Aコネクタ、出力用に赤/黒で2個のバナナジャックが本体に接続されています。電源が入ると、バナナジャックのつけ根にあるLEDが点灯します。 出力の設定は、前面にある0.96インチのIPS LCDディスプレイと3つの押しボタン、回転するジョグダイヤルで行います。出力は最大電力が100Wで、電圧と電流を0～30.00V/0～5.000Aに設定でき、分解能は電圧は0.01V、電流は0.001Aで、精度はいずれも0.1％です。また、10個の出力をプリセットしておくことができます。 パソコンで使用するATK-DP100というソフトウェアが用意されており、DP100の設定や電圧/電流の表示と切り替え、プリセット値の変更、ファームウェアのアップデートなどの操作ができます。 付属品は、ACアダプタ変換用としてDC2.1mm - USB Type-Cケーブル、パソコンと接続するUSB Type-A - USB Type-Aケーブル、出力用にワニ口クリック付きバナナプラグケーブル(赤/黒の2本)、ジッパー付きバッグ、取扱説明書などです。
|
||||||||||
|
ピンヘッダを実装したRaspberry Pi Pico 2W 無線モジュール搭載「Raspberry Pi Pico 2 WH」好評発売中！ |
| ここでは、Raspberry Pi財団が開発した小型のマイコンボード「Raspberry Pi Pico 2W」にピンヘッダを実装してブレッドボードなどで使いやすくした「Raspberry Pi Pico 2 WH」をご紹介します。 「Raspberry Pi Pico 2 WH」には、基板の両端にある40個のスルーホールに接続されたピンヘッダに加えて、基板の中央にある3個のデバッグ用SWD端子にもJST SH3ピンコネクタが取り付けられています。はんだ付けが苦手で、「Raspberry Pi Pico 2W」をすぐに試してみたい人にお勧めです。 「Raspberry Pi Pico 2 WH」は、Raspberry Pi財団が独自に開発したRP2350マイコンを搭載し、Wi-FiとBluetoothによる無線通信用にインフィニオン社製のCYW43439を搭載しています。 RP2350は、Raspberry Pi Picoに採用されたRP2040の後継となるマイコンで、Arm Cortex-M33とRISC-Vの2つのコアを搭載しています。RP2350はキャッシュを16KB搭載しているのでRP2040より高速にアクセスでき、TrustZoneによるセキュリティ機能を利用できます。さらに、署名付きブート、キーストレージ用の8KBアンチヒューズOTP、SHA-256アクセラレータ、ハードウェア乱数発生器、高速グリッチ検出器などが組み込まれています。 そのほか、RP2350はRP2040に比べてCPUコアのクロック速度が133MHzから150MHzになり、浮動小数点演算が倍精度に、プログラマブルI/O(PIO)が8個から12個に拡張されています。 無線モジュールのCYW43439は、2.4GHzシングルバンドでWi-Fi 4(IEEE802.11n)とBluetooth5.2に対応しています。SoftAP機能をサポートしているので、4台まで接続できるアクセスポイントとしても使用できます。
|
||||||||||||||||||||||||
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼SiC MOSFETを活用した5kW絶縁双方向DCDCコンバーター回路 【LP85：電源回路編】 DAB(Dual Active Bridge)回路方式を採用した5kWの絶縁双方向DCDCコンバータ回路です。高圧側にSiC MOSFETを採用し、高い電力変換効率に貢献しています。高圧側入力電圧は、DC750[V]です pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
|
【マルツのお役立ちサービスのご案内】 DigiKey社と同価格で部品提供が可能です |
| マルツオンラインに掲載されているDigiKey社の在庫品は、ご購入いただく数量により【DigiKey社のWebサイトと同じ価格】でご提供いたします！ 詳細は下記ボタンをクリックしてWebページをご覧ください。  |
|
