絶縁フライバックコンバータ回路基板(STR6A161HVD)【MS-DEJ0011】

絶縁フライバックコンバータ回路基板(STR6A161HVD)【MS-DEJ0011】

メーカー名:
型番:
MS-DEJ0011
品質ランク:
M1
数量

自社在庫数
13
2024/05/28 17:28 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥8,200.00
(税込¥9,020.00)

絶縁フライバックコンバータ回路基板(STR6A161HVD)【MS-DEJ0011】の概要

出力15V/1Aの絶縁フライバックコンバータの電源回路基板

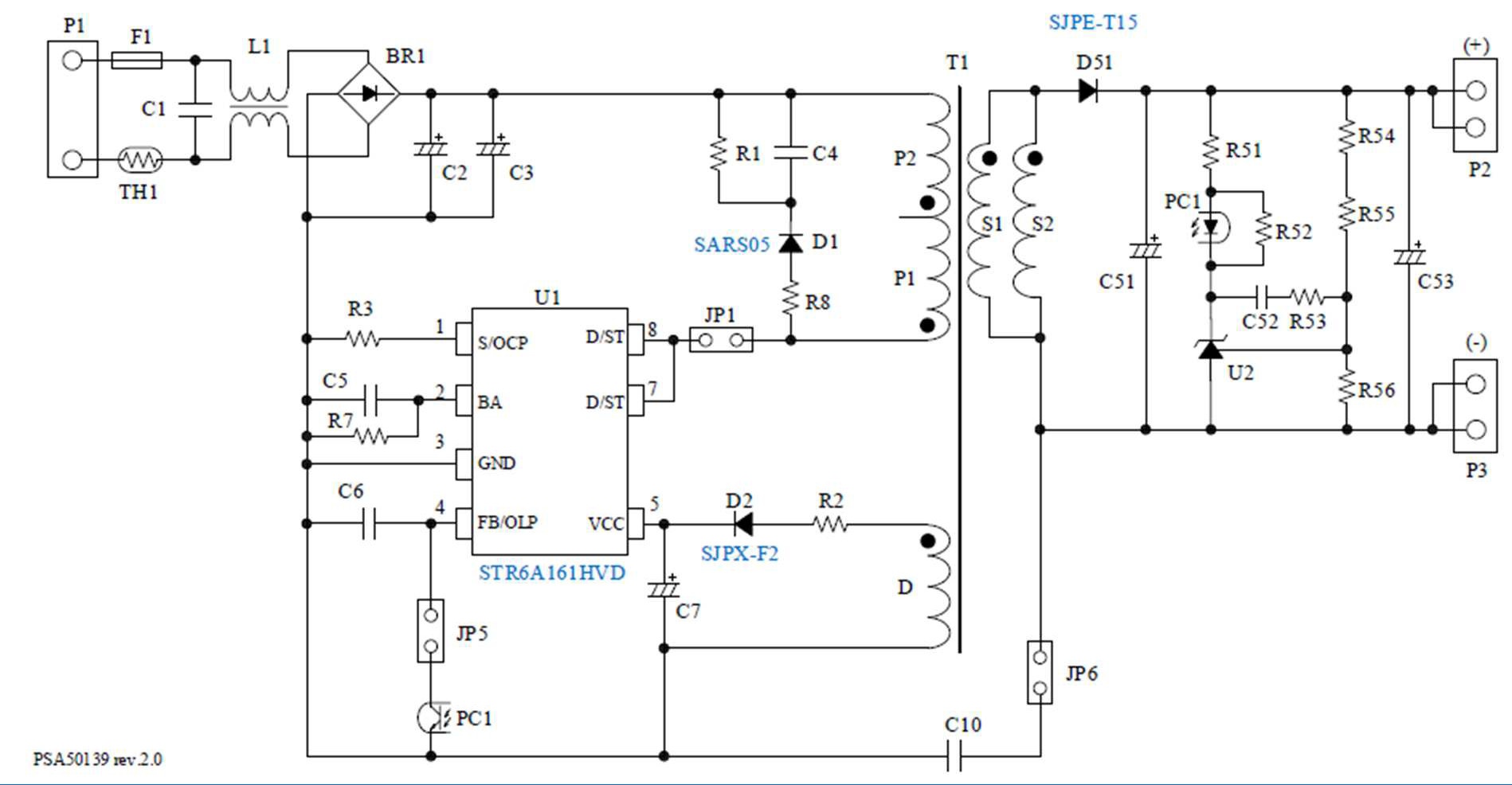

サンケン電気製のSTR6A161HVDを採用したユニバーサル入力で出力が15V/1Aの絶縁フライバックコンバータの電源回路基板です。STR6A161HVDは、パワーMOSFETを内蔵した電流モード型PWM制御ICです。また、RCDスナバ用ダイオードにSARS05を、ICの電源供給用の高速整流ダイオードにSJPXF2を、2次側整流用ショットキーダイオードにSJPE-T15を採用しています。

●特長

・回路効率が向上(ステップドライブ制御により、2次側整流ダイオードは従来より低耐圧品を選定でき、低VF化が可能)
・スタンバイ動作点の変更が可能
・外付け部品を削減(起動回路を内蔵)
・負荷に応じて動作モードを自動的に移行することにより、全負荷範囲で高効率を実現
 通常時:PWMモード100kHz(typ)
 軽負荷時:グリーンモード
 スタンバイ時:バースト発振モード
・効率:85%(230VAC、15W)
・無負荷時入力電力:37mW(230VAC)
・EMIノイズ低減(ランダムスイッチング機能)

【アプリケーション例】
・小型家電
・白物
・補助電源
・モータ制御用電源
・その他SMPS
