高性能なプロ仕様のミックスドシグナルオシロスコープ「Analog Discovery Pro(ADP2230)」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2001 2025. 4. 17 |
|
 |
高性能なプロ仕様のミックスドシグナルオシロスコープ 「Analog Discovery Pro(ADP2230)」好評発売中！ |

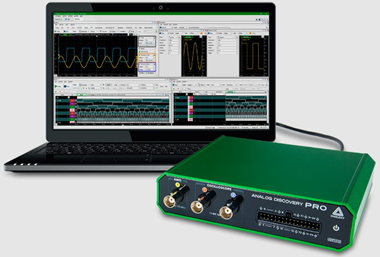

| 今回は、米国Digilent社が開発したパソコンとUSBで接続して使用する高性能なミックスドシグナルオシロスコープ「Analog Discovery Pro(ADP2230)」をご紹介します。 「Analog Discovery Pro(ADP2230)」は、プロのエンジニア向けに設計されたミックスドシグナルオシロスコープ(MSO)です。アナログ入力、アナログ出力、デジタルI/Oを備え、最大125MS/sで動作する大容量メモリバッファを備えています。 前面パネルにはファンクションジェネレータ(AWG)用に1個とオシロスコープ入力用に2個のBNCコネクタ、2×16Flywireケーブルを接続する32ピンコネクタがあり、背面パネルには5V/4AのACアダプタ用の2.1mm DCジャックとパソコンに接続するUSB Type-Cコネクタがあります。 オシロスコープは基本的にアナログ信号を測定するための計測器ですが、MSOはロジックアナライザの機能を持ち、デジタル信号の解析ができます。したがって、MSOを使うとアナログ波形をリアルタイムで観測しながら、デジタル信号を同じ時間軸上で比較することができます。これにより、複雑な電子回路やシステムの動作を解析することが可能になります。 ADP2230は複数の計測器の機能を実行できるため、従来の計測器を複数台使用する場合の代替として活用できます。すなわち、無償で提供されるWaveFormsソフトウェアを使用して、複雑なデータの表示や取得、スペクトル解析やネットワーク解析、各種波形の発生、大量のデータの迅速な取得などができます。WaveFormsは、Windows、Mac、Linuxに対応しています。さらに、大容量のバッファメモリを活用して数億ものサンプルを保存し、ホストコンピュータにストリーミング出力ができます。 ADP2230の主な仕様を次に示します。
なお、本製品には米国仕様のACアダプタが付属していましたが、日本の電気用品安全法の認定を受けたことを示すPSEマークを取得していないため、日本で販売する製品ではACアダプタが取り除かれています。別途、5V/4AのACアダプタをご購入ください。例えば、ATS024T-W050Uなどが使用できます。  ▽ADP2230 ミックスドシグナルオシロスコープ(MSO)【410-417】
|
|
大電流が流せる低価格で小型のDC電源用コネクタ XT30互換「XT30UPB-M」「XT30UPB-F」好評発売中！ |
| ここでは、中国Amass Electronics社が開発したXTコネクタの互換品であるオスとメスのXT30コネクタ「XT30UPB-M」と「XT30UPB-F」をご紹介します。 XTコネクタは、ラジコン向けに高電流を安全に伝送できるように設計されたコネクタで、現在はドローンや電動自転車、ポータブル電源など、さまざまな用途に使用されています。 XTコネクタには流せる電流の大きさによって、XT30、XT60、XT90のラインナップがあります。XT30はラインナップの中で最も電流容量が小さいコネクタですが、それでも最大20Aまで流すことができ、電圧定格は最大600Vです。 「XT30UPB-M」がオスで「XT30UPB-F」がメスになり、これらを嵌合しますが逆差しができない構造になっています。機械的な嵌合の耐久性は、約100回です。本体の材質には難燃性ポリアミドが使用されており、高温環境でも安全に使用することができます。また、接点は真鍮に金メッキが施されており、優れた導電性と耐久性を示します。
|
||||||||||
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼ワイヤレス給電＋データ転送回路 【LP01：電源回路編】 DAB(Dual Active Bridge)回路方式を採用した5kWの絶縁双方向DCDCコンバータ回路です。高圧側にSiC MOSFETを採用し、高い電力変換効率に貢献しています。高圧側入力電圧は、DC750[V]です pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
