Analog Discovery 3【410-415】

Analog Discovery 3【410-415】

オシロスコープや波形発生器、ロジックアナライザなど多機能な計測器バージョンアップされて最大125MS/秒のサンプリングが...
メーカー名：
型番：
410-415
品質ランク：
M1
数量

自社在庫数
30個
（ 2025/01/15 10:37 現在）

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期：
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
￥54,999.00
(税込￥60,498.00)

こちらからもご購入いただけます

1 個以上
¥87,176.00
(税込 ¥95,893.00)
　　　
納期：5日程度 　　　
確認する
箱
1 個以上
¥66,089.37
(税込 ¥72,698.30)
確認する

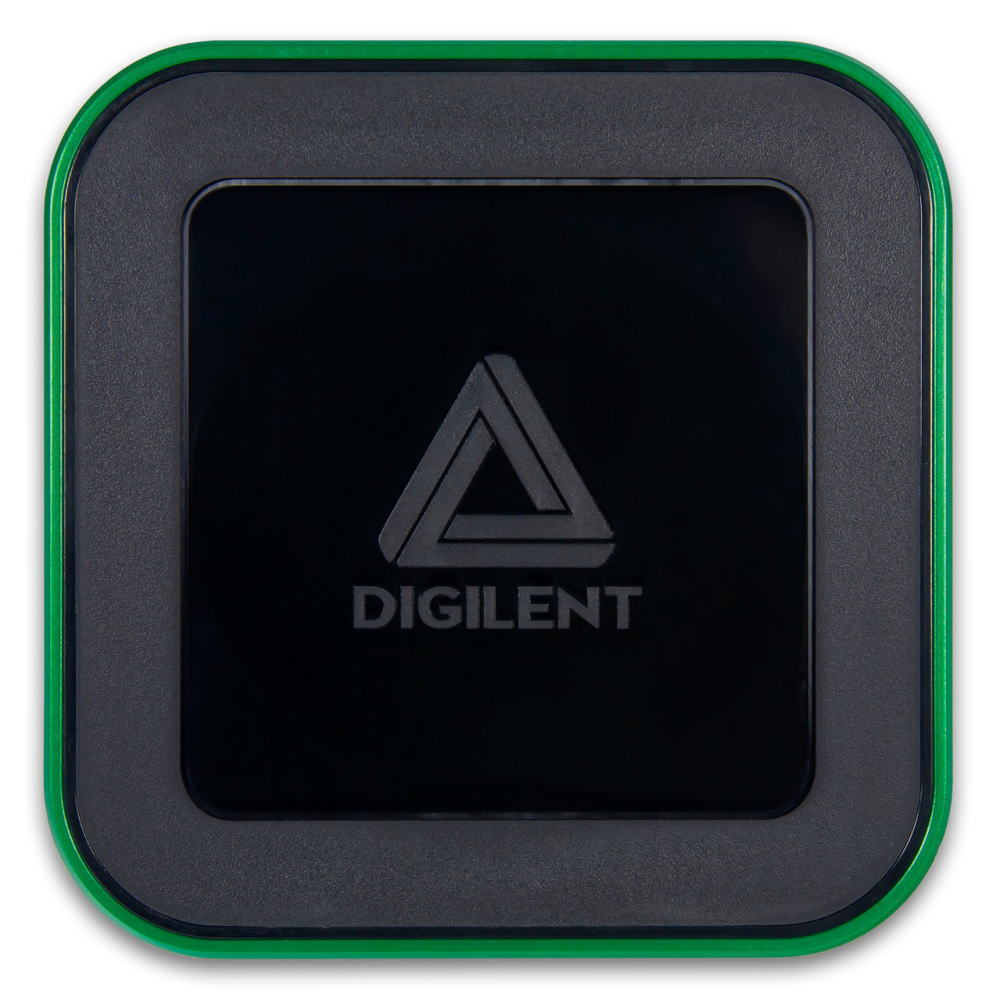

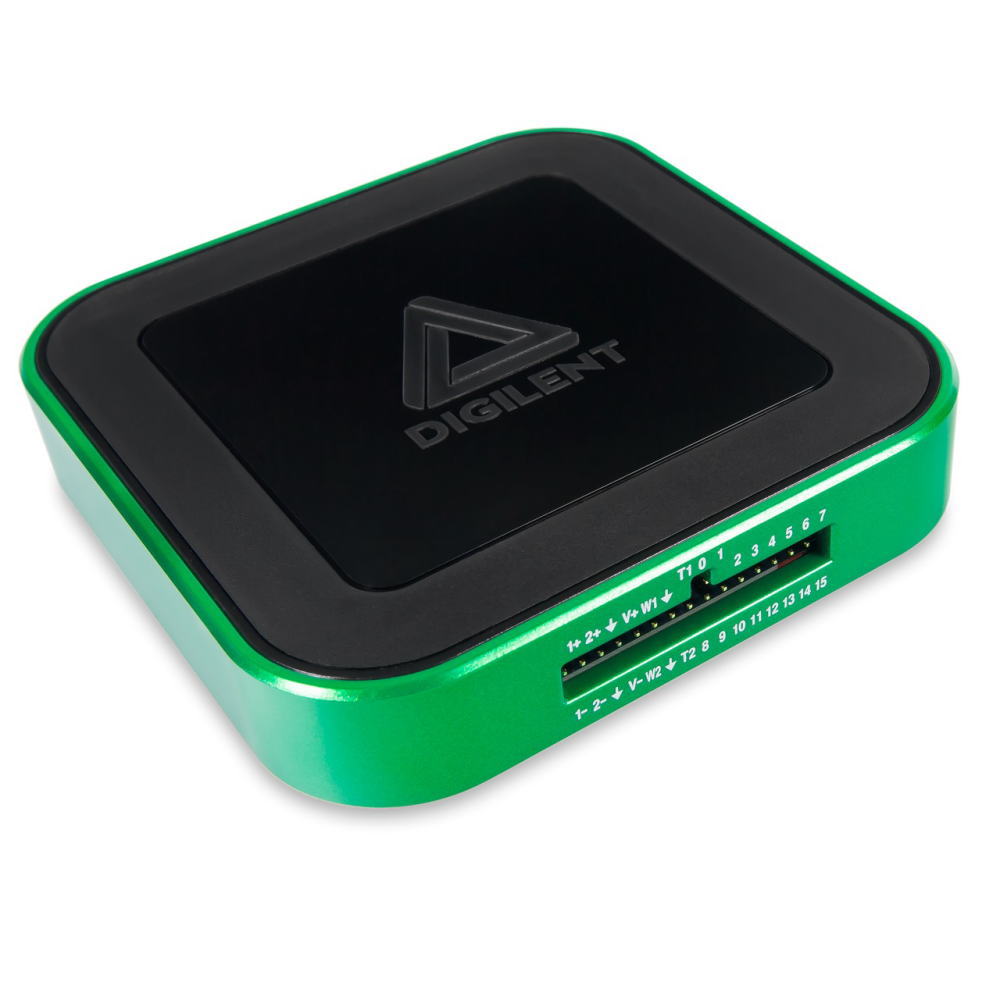

Analog Discovery 3【410-415】の概要

オシロスコープや波形発生器、ロジックアナライザなど多機能な計測器


バージョンアップされて最大125MS/秒のサンプリングが可能になったAnalog Discoveryです。デジタルオシロスコープ、ロジックアナライザ、波形発生器、パターンジェネレータなど、多くの機能を備えています。パソコンと接続するインターフェースはUSB Type-Cになっていて、WaveFormsソフトウェア(Windows、Mac、Linuxに対応)を使用することで、高価な計測器に負けない性能を発揮します。
Analog Discovery 2と比較すると、より大きなバッファサイズになり、すべてのチャンネルで最大125 MS/秒のサンプリングが可能で、より強力な電源(最大800mA)を備えています。変調されたAWG信号には、より大きなバッファも利用して位相変調や加算などの複雑な変調信号が追加されています。

●特長

オシロスコープ
・差動2チャンネル、分解能14ビット、最大125MS/s(1chあたり)、入力範囲±25V、帯域幅30MHz以上(BNCアダプタ使用時)
・入力フィルタとロックインアンプはユーザー設定可能
・FFT、スペクトログラム、アイダイアグラム、XYプロットなどの表示が可能

任意波形発生装置
・2チャンネル、分解能14ビット、最大125MS/s(1chあたり)、出力範囲±5V、帯域幅12MHz(BNCアダプタ使用時)
・標準波形、振幅変調信号、周波数変調信号、アナログ入力からの直接再生、カスタム波形、その他

ロジックアナライザ、パターンジェネレータ
・デジタルI/O：16チャンネル
・3.3Vデジタル入出力(個別に設定可能)、5Vトレラント入力
・SPI、I2C、UART、CAN、JTAG、ROMロジック、カスタムプロトコル、他

プログラマブル電源
・0.5V～5V/－0.5V～－5Vの可変電源
・補助電源使用時、最大800mA(1chあたり)

その他の機能
・スペクトラムアナライザ、ネットワークアナライザ、インピーダンスアナライザ、プロトコルアナライザ、ボタン、スイッチ、LEDなどの仮想デジタルI/O、データロギング、電圧計、アプリ内スクリプティング
・LabVIEW、MATLABのサポート

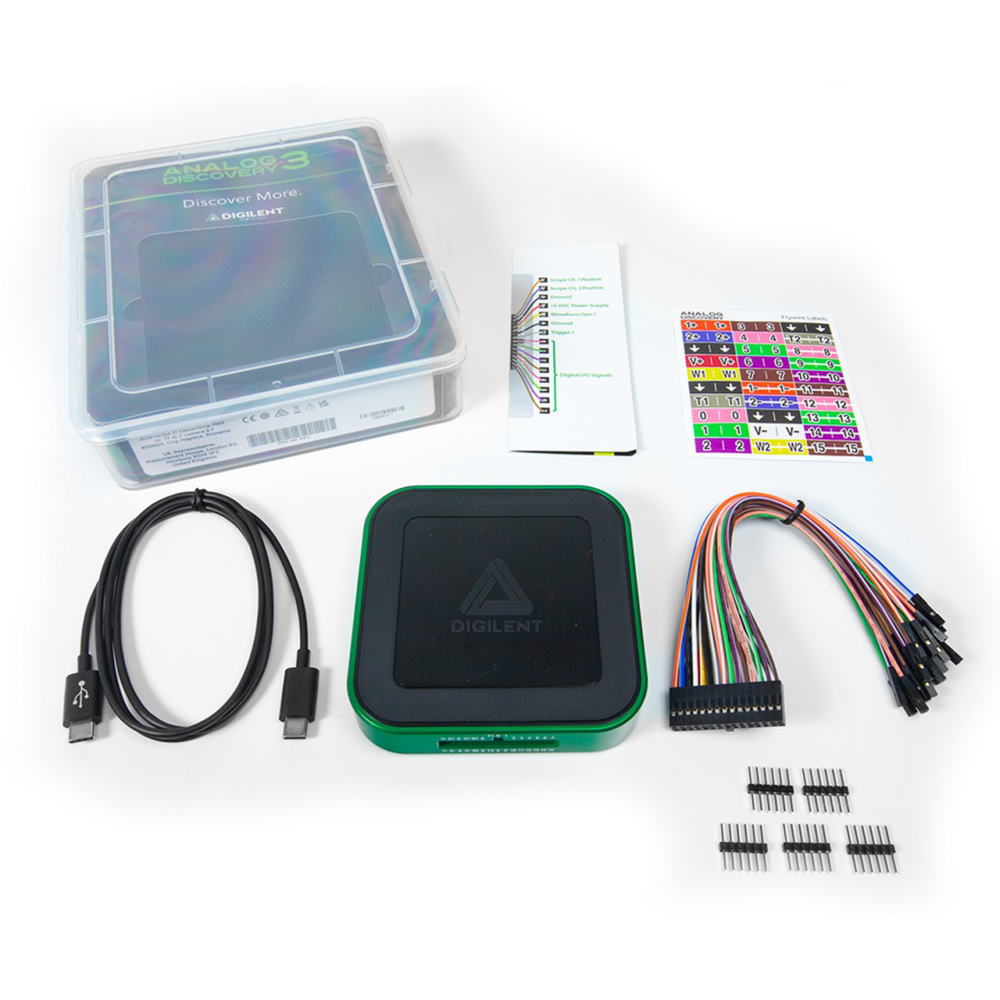

【セット内容】
・Analog Discovery 3
・プラスチック製プロジェクトボックス ×1
・USB-C to USB-C プログラミングケーブル ×1
・2×15フライワイヤ信号ケーブルアセンブリ ×1
・6ピンオス型ヘッダ 5個パック
・30ピンフライワイヤラベル
・Multisim Liveの1年間サブスクリプション
・EveryMeasureの30日間トライアル(5GB、5ユーザー)。

推奨アクセサリ(Analog Discovery 3 には含まれていません)
・5V, 2.5A or 5V, 4A スイッチング電源
・BNC Adapter along with P2150 BNC Oscilloscope Probe
・Transistor Tester
・Impedance Analyzer
・Breadboard Adapter
