温度制御に役立つ基板実装タイプのサーモスタット「超小型バイメタルサーモスタット」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2016 2025. 5. 29 |
|
 |
温度制御に役立つ基板実装タイプのサーモスタット 「超小型バイメタルサーモスタット」好評発売中！ |

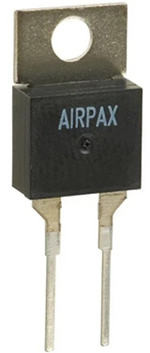

| 今回は、設定された温度になると内部接点が導通または解放になることで、電子回路の過熱保護や温度監視に利用できるSensata Technologies社製の「超小型バイメタルサーモスタット」をご紹介します。 Sensata Technologiesは、米国マサチューセッツ州に本社を置くセンサーと制御システムを中心に開発・販売する企業です。Sensata-Airpaxブランドとして、サーモスタットや過熱保護ソリューションを展開しています。 「超小型バイメタルサーモスタット」はバイメタルを使用したスイッチ素子で、温度が設定された温度に達すると接点が閉じる(make)タイプと接点が開く(break)タイプがあります。 接点は信頼性の高いクロスバー接点で、微少負荷の開閉でも使用できます。動作するスイッチング温度により、makeとbreakそれぞれに40℃から130℃までのラインナップが用意されています。また、リードが2本のTO-220パッケージなので、プリント基板に簡単に実装できます。感熱部は絶縁されているので、発熱する場所に直付けができます。 バイメタルは異なる熱膨張率を持つ２種類の金属を重ね合わせた構造で、温度変化により両方の金属が異なる膨張と収縮をすることを利用してスイッチを実現します。そのため、動作させるための外部電源は不要で、温度が下がると元の状態に戻る自己復帰型デバイスです。 リセッタブルヒューズも電子回路の保護に使用される自己復帰型デバイスですが、リセッタブルヒューズは過電流により自己発熱し、抵抗値が大きく変化することを利用しています。そのため過熱保護ではなく、過電流保護を目的とするデバイスです。
スイッチング温度の異なる製品のラインナップはこちらを参照してください。 |
|||||||||||||||||||||||||||||||
|
1608サイズのチップ抵抗とチップLEDのはんだ付けに挑戦！ 「チップ部品145個で練習する基板」好評発売中！ |

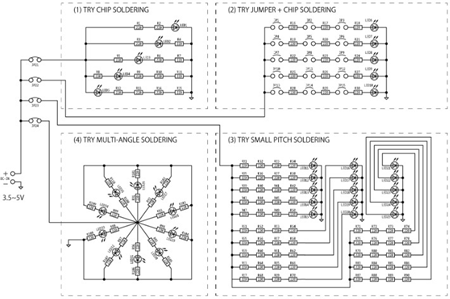

| ここでは、株式会社イーケイジャパンが販売する「チップ部品145個で練習する基板」をご紹介します。 現在は電子部品の小型化が進み、チップ部品などのはんだ付けはかなり難しくなっていますが、それでも自作で電子回路を製作したいと考えている方も多いと思います。そのため、チップ部品のはんだ付け練習キットもいくつか製品化されています。 「チップ部品145個で練習する基板」は、比較的電子工作で利用頻度が高いと思われる1608サイズ(1.6mm×0.8mm)のチップ抵抗130個とチップLED15個、合わせて145個をひたすらはんだ付けを行って取り付ける練習キットです。  Jチップ部品145個で練習する基板の回路構成 チップ抵抗とチップLEDの配線が直列につながっているので、LEDを点灯させることでチップ抵抗のはんだ付けに成功したか失敗したかを確認することができます。また、部品間隔が狭い場合や、いろいろな向きへの取り付け、はんだジャンパーの練習などもできます。
|
||||
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼携帯型超小型恒温槽の製作 【LP10：駆動回路編】 IMU センサーを活用した小型携帯回路基板を製作し、GPS を採用出来ない制約環境にて、位置推定を実現致しました。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
