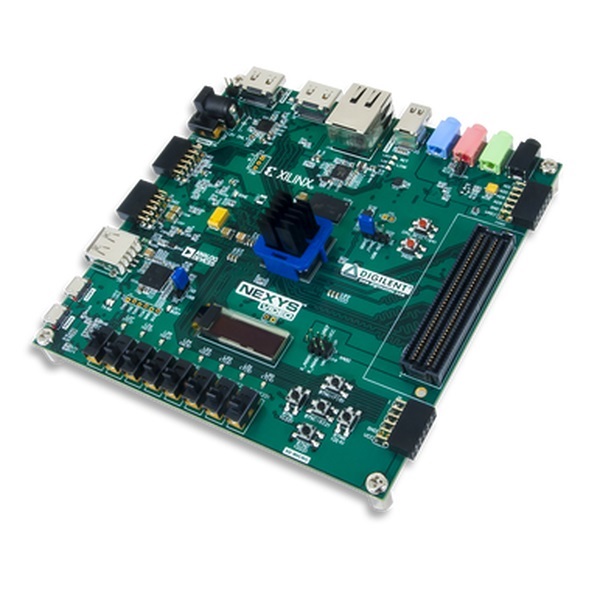

Nexys Video Artix-7 FPGA Trainer Board【410-316】

Nexys Video Artix-7 FPGA Trainer Board【410-316】

※ACアダプターは同梱されておりません。別途 ATS065T-A120 と EM-5.5-2.1-2.5 をご購入下さい...
メーカー名：
型番：
410-316
品質ランク：
M1
数量

自社在庫数
3個
（ 2024/04/26 09:20 現在）

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期：
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
￥83,499.00
(税込￥91,848.00)

こちらからもご購入いただけます

1 個以上
¥104,779.00
(税込 ¥115,256.00)
　　　
納期：5日程度 　　　
確認する
箱
1 個以上
¥93,801.07
(税込 ¥103,181.17)
確認する

Nexys Video Artix-7 FPGA Trainer Board【410-316】の概要

※ACアダプターは同梱されておりません。
別途 ATS065T-A120 と EM-5.5-2.1-2.5 をご購入下さい。

●Description

The Nexys Video is a powerful platform for audio/video applications. Built around the Artix-7 XC7A200T, the most powerful chip from the Xilinx Artix-7 FPGA family, the Nexys Video has all the performance and FPGA real estate needed for high-bandwidth and low-latency A/V processing.Utilizing A/V signals is made easy with an on-board Mini Displayport, three high-speed digital video ports, and a 24-bit audio codec. One can conveniently scale their design with Ethernet, UART, and USB interfaces and integrate it into larger systems. There is no limit to customizability with the 160-pin FMC LPC connector and four additional Pmod ports.The Nexys Video is supported by Xilinx's Vivado Design Suite, including the free WebPACK edition, making the Nexys Video a great option for any budget.Guides and demos are available to help users get started quickly with the Nexys Video. These can be found through the Support Materials tab.

●Features

・FPGA Features
　〇Xilinx Artix-7 XC7A200T-1SBG484C
　〇33,650 logic slices, each with four 6-input LUTs and 8 flip-flops
　〇13 Mbits of fast block RAM (3x more than the Nexys 4 DDR)
　〇10 clock management tiles, each with phase-locked loop (PLL)
　〇740 DSP slices
　〇Internal clock speeds exceeding 450MHz
　〇On-chip analog-to-digital converter (XADC)
　〇Up to 3.75Gbps GTP transceivers

・Board Features
　〇Programmable over JTAG, Quad-SPI Flash, microSD, and USB flash drive
　〇512MB 800MHz DDR3
　〇32MB Quad-SPI flash
　〇microSD card slot for nonvolatile storage (card not included)
　〇Dedicated onboard USB port for JTAG programming and data transfers
　〇Powered from any 12V source (36W wall supply included)
　〇HDMI sink and HDMI source
　〇Mini DisplayPort source
　〇240bit Audio codec w/ four 3.5mm jacks
　〇10/100/1000 Ethernet PHY with included unique MAC address
　〇User EEPROM
　〇USB-UART bridge
　〇Digilent parallel transfer interface (DTPI) for high-speed data transfers over USB
　〇Digilent serial peripheral interface (DSPI) for medium-speed data transfers over USB
　〇Onboard user interfaces: 128x32 monochrome OLED display, 5 user push buttons, 8 user switches, 8 user LEDs
　〇USB HID host for mice and keyboards
　〇Fully-populated 160-pin FMC LPC connector
　〇Four Pmod ports, Pmod for XADC signals

●What's Included

・Nexys Video Artix-7 FPGA
・Custom Digilent cardboard packing
・USB A to micro-B programming cable
