より正確により迅速に測定を行い、製品開発を加速させる方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 2052 2025. 8. 26 |
|
 |
より正確により迅速に測定を行い、製品開発を加速させる方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介 |

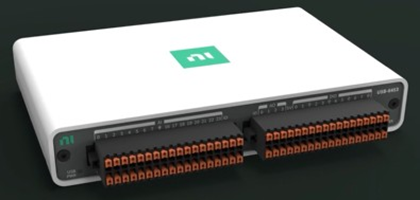

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、製品開発においてデータ収集や分析、電源供給などができるNI製のデータ収集(DAQ)ツールについて解説した記事をご紹介します。 ■より正確により迅速に測定を行い、製品開発を加速させる方法 データ収集(DAQ)ツールを使用すると、高度な電子機器を開発する際に開発時間の大幅な短縮が可能になります。DAQツールの役割は、センサデータなどのアナログ信号をデジタル化して取り込んだり、外部機器との接続においてデジタル信号の変換や制御を行って、最終的に集めたデータをロギングすることです。 DAQツールを開発・販売する企業としては、Digilent社などを傘下に持つNational Instruments社が有名ですが、National Instruments社は2023年にEmerson Electric社に買収され、現在はEmerson社の計測事業部門となっています。そのため、National Instrumentsという社名は使用されずに、NIというブランド名で製品が販売されています。 NIが開発したmioDAQ USBは、パソコンにUSB-Cで接続して使用するDAQツールです。サイズは約180×110×35mmと小型ですが高精度で高速な処理が可能で、様々な機能を備えた測定ツールです。mioDAQ USBには、精度やチャンネル数の違いにより、USB-6421、USB-6423、USB-6451、USB-6453の4機種があります。  mioDAQ USBの前面パネル mioDAQ USBには、次のような特長があります。
mioDAQ USBのI/O端子には、アナログ入出力、デジタルI/O、カウンタ/タイマに加えてスマートIDピンが用意されています。スマートIDピンはユーザーが用意したEEPROMと通信するための専用端子で、EEPROMに記録されたポート情報と照合して誤接続を防止したり、DUT(被試験デバイス)の型番やシリアル番号、校正定数などを自動的に読み出すことができます。 そのほか、アナログ入力には熱電対を接続することができ、冷接点温度を測定するセンサと冷接点補償(CJC)機能を内蔵し、正確な温度測定ができます。 また、mioDAQ USB本体にあるQRコードをスキャンすることで、マニュアルやセットアップビデオ、ピン配列マップ、無償ソフトのFlexLogger LiteやNI Measurement & Automation Explorer(MAX)などをダウンロードすることができます。FlexLogger Liteは、プログラミング不要で測定/記録/可視化ができるデータロギングソフトウェアです。MAXは、ハードウェアの構成を管理するためのユーティリティソフトで、mioDAQ USBの初期セットアップやトラブルシューティング、テストなどができます。 【アプリケーションラボ】の解説記事では、製品開発におけるDAQツールの役割について紹介した後、NIのmioDAQ USBシステムの特長や機能について詳しく解説しています。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。  mioDAQ USB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼ 変動電圧供給に対応したIoT機器用電源回路の製作 【LP34：電源回路編】 回転している物体からワイヤレス給電により電力が供給されます。その電源電圧は変動しており、一旦EDLC に蓄電されます。昇降圧電源回路により、IoT 回路(センシング＋送信無線)基板へ5[V]の電圧を供給する回路を製作しました。 資料のダウンロードはこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
|
