メルマガ
オーディオ信号のノイズを効果的に打ち消せる「ノイズキャンセル回路基板」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2075 2025. 11. 13 |
 |
オーディオ信号のノイズを効果的に打ち消せる 「ノイズキャンセル回路基板」好評発売中！ |

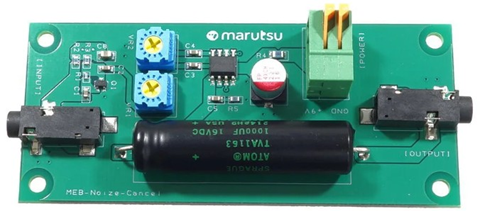

| 今回は、マルツエレックが開発したオーディオ信号のノイズを効果的に打ち消すことができる「ノイズキャンセル回路基板」をご紹介します。 本回路基板は、オーディオ信号の反相合成によるノイズ低減を目的とした、高S/N比のアナログ回路として設計されており、マイク入力部、信号処理アンプ部、出力駆動部の3つのブロックで構成されています。 エレクトレットマイクまたはライン入力から受け取ったオーディオ信号は、増幅および反転処理を経て出力されます。反転された信号は、基準信号と逆位相のノイズ成分を生成し、スピーカーやイヤホンの出力に加算することでノイズを打ち消します。 増幅回路には、STMicroelectronics製のデュアルオーディオパワーアンプICであるTDA2822D013TRを採用しています。このICは1.8Vの低電圧から動作可能で、クロスオーバー歪みが非常に小さく、音質の劣化を抑えることができます。さらに、信号経路における位相ずれを最小限に抑えるため、1%誤差の精密級抵抗およびコンデンサを使用しています。  ノイズキャンセル回路基板 ▽ノイズキャンセル回路基板【MEB-Noize-Cancel】
|
|
オープンソースの模倣学習用ロボットアームのキット 「SO-ARM101 AIアーム・サーボモーターキット」好評発売中！ |

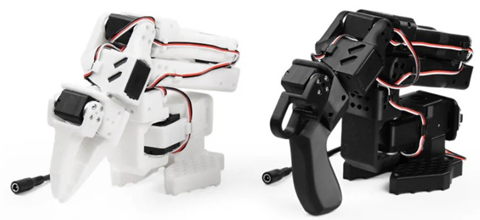

| ここでは、Seeed Studioが開発し、Hugging FaceのLeRobotプロジェクトにおける模倣学習用に設計された「SO-ARM101 AIアーム・サーボモーターキット」をご紹介します。 Hugging Faceは、2016年に米国で設立されたオープンソースAIプラットフォーム企業であり、「AIの民主化」を理念に掲げ、誰もが自由にAIモデルを活用できる環境の構築を目指しています。LeRobotプロジェクトもその取り組みの一環であり、模倣学習や強化学習を活用したAIロボットの開発を、より多くの人々が手軽に始められるようにすることを目的としています。模倣学習ロボットは、人間の動作を観察し、それを模倣することで自律的な動作を実現するロボットです。  リーダーアームとフォロワーアームで構成されたSO-ARM101 ロボットアームSO-ARM101のSTL/STEP設計データ、BOM(部品表)、配線図、組み立てマニュアル、制御ソフトウェアなどは、すべてオープンソースとして公開されています。 「SO-ARM101 AIアーム・サーボモーターキット」は、人が操作するリーダーアーム用と、それを模倣するフォロワーアーム用のサーボモーターが各6個、Seeed Studio XIAO用のサーボアダプターボードが2枚、USB Type-Cケーブルと電源用ケーブルが各2本、ネジおよびスタッドが各8個で構成されています。 このキットにはロボットアーム本体となる構造部品は含まれていません。アームの骨格は3Dプリンタで製作することが前提となっており、3Dプリント用のSTLファイルはGitHubの TheRobotStudio/SO-ARM100リポジトリから無料で入手可能です。なお、リーダーアーム(黒)とフォロワーアーム(白)用の2台分がセットになった3Dプリント部品も販売されています。 「SO-ARM101 AIアーム・サーボモーターキット」には通常版とPro版があり、違いはサーボ電圧とトルクです。通常版のトルクは約14.4～19kg・cmで軽負荷の教育用に、Pro版のトルクは最大30kg・cmで重負荷の研究/試作用に適しています。 なお、本製品には電気用品安全法に準拠するPSEマークを取得したACアダプタが付属していません。別途、通常版の場合はDC5V/4AのACアダプタを2個、Pro版の場合はリーダーアーム用のDC5V/4A、フォロワーアーム用のDC12V/2AのACアダプタをご用意ください。
|
||||||||||
|
マルツエレックは製品開発の試作から量産までをお引き受けします 「ものづくり一貫サービス」紹介ページをリニューアルしました！！ |
| マルツエレックでは、お客様の製品開発において、仕様書の作成から試作、量産に至るまであらゆる工程をサポートする「ものづくり一貫サービス」をご提供しています。 このたび、「ものづくり一貫サービス」の紹介ページに「ヒアリング」および「組み込みソフトウェア開発」の項目を新たに追加し、サービス内容をより分かりやすくご覧いただけるようリニューアルいたしました。 本サービスでは、アイデアの段階から試作開発、量産に至るまで、回路設計(SPICEによるデバイスモデリングおよびSPICEシミュレーションを含む)、組み込みソフトウェア開発、基板設計・製造、部品調達・実装、ハーネス加工、ケース加工までを一貫してご提供しております。また、各工程の一部のみのご依頼にも柔軟に対応いたします。 研究開発や商品開発、試作、仕様変更、量産試作、治具製作など、お客様のものづくりを力強くサポートいたします。どうぞお気軽にお問い合わせください。 詳しくはこちらのページをご覧ください。 |
|
【試作や電子工作には安価な中国・台湾の電子部品が最適！】 マルツエレックは「Asian Brand」のラインナップを拡充しました！ |
| 現在では、電子部品の多くが中国や台湾で製造されるようになっており、従来と比べて品質も向上しています。しかし、大手から中小まで多様なメーカーが参入しているため、品質にはばらつきがあり、価格だけで信頼性を判断するのは難しくなっています。 そこでマルツエレックでは、独自の調達ルートを活用して中国・台湾製の電子部品を入手し、十分な検査を実施したうえで「Asian Brand」として低価格でご提供しています。 DIPパッケージやリード部品など、試作時に扱いやすい形状の部品を中心にラインアップを構成しており、ブレッドボードでの試作や電子工作など、プロトタイピング用途に最適です。 ただし、仕入れロットや製造時期によって仕様が予告なく変更される場合があるため、量産用途でのご使用は推奨しておりません。試作段階では「Asian Brand」をご活用いただき、製品化の際にはDigiKey社などを通じて信頼性の高いメーカー品をご調達いただくことをおすすめします。 今後もラインアップを順次拡充してまいりますので、コストパフォーマンスに優れた「Asian Brand」をぜひご活用ください。 ■「Asian Brand」のサンプル
|
|||||||||||||||||||||
|
第5回 学生アイディア・コンテスト開催中！ ご応募は12月15日(月)まで |
| 本コンテストは、エレクトロニクス分野における学習や研究・開発に取り組む全国の大学生・大学院生・高専生を対象に、マルツエレックが主催する応援プロジェクトです。 最優秀賞には、マルツオンラインで使える10万円分のポイントを進呈！ AI、IoT、ロボティクス、省エネルギー回路など、基礎研究や開発に必要な電子部品の購入にご活用いただけます。 第5回のテーマは自由です。あなたの発想と技術で、世界を変えるアイディアをお待ちしています！ ご応募はこちらから  |
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼12[V]正負電源回路 【LP54：電源回路編】 オペアンプを採用した増幅回路に必要な正負電源を回路ブロックとして、組み込みました。電源ICは、「LT1370CR」をキーデバイスにしました。正負回路は、トランスにて実現しています。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
| PICK UP PRODUCTS |
| 【3,300円以上(税込)】お買い上げで送料無料 |
|
|
|
|
|
|
【マルツのお役立ちサービスのご案内】 DigiKey社と同価格で部品提供が可能です |
| マルツオンラインに掲載されているDigiKey社の在庫品は、ご購入いただく数量により【DigiKey社のWebサイトと同じ価格】でご提供いたします！ 詳細は下記ボタンをクリックしてWebページをご覧ください。  |
|
【よく見られている製品】 |
|
|
商品特集コーナー |
|
|
取扱い商品のリクエストを大募集しています |
| ■取扱い商品のリクエストを大募集しています マルツオンラインを探してもご要望商品がみつからない、 そんなときはご要望商品の情報をお寄せください。 リクエストはこちらから |
|
||||||||||||||||||||
