ブラシレスDCモータドライバSIM6892M評価ボード【MS-SIM6892M】

ブラシレスDCモータドライバSIM6892M評価ボード【MS-SIM6892M】

メーカー名:
型番:
MS-SIM6892M
品質ランク:
M1
数量

自社在庫数
13
2024/05/28 16:34 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥7,700.00
(税込¥8,470.00)

ブラシレスDCモータドライバSIM6892M評価ボード【MS-SIM6892M】の概要

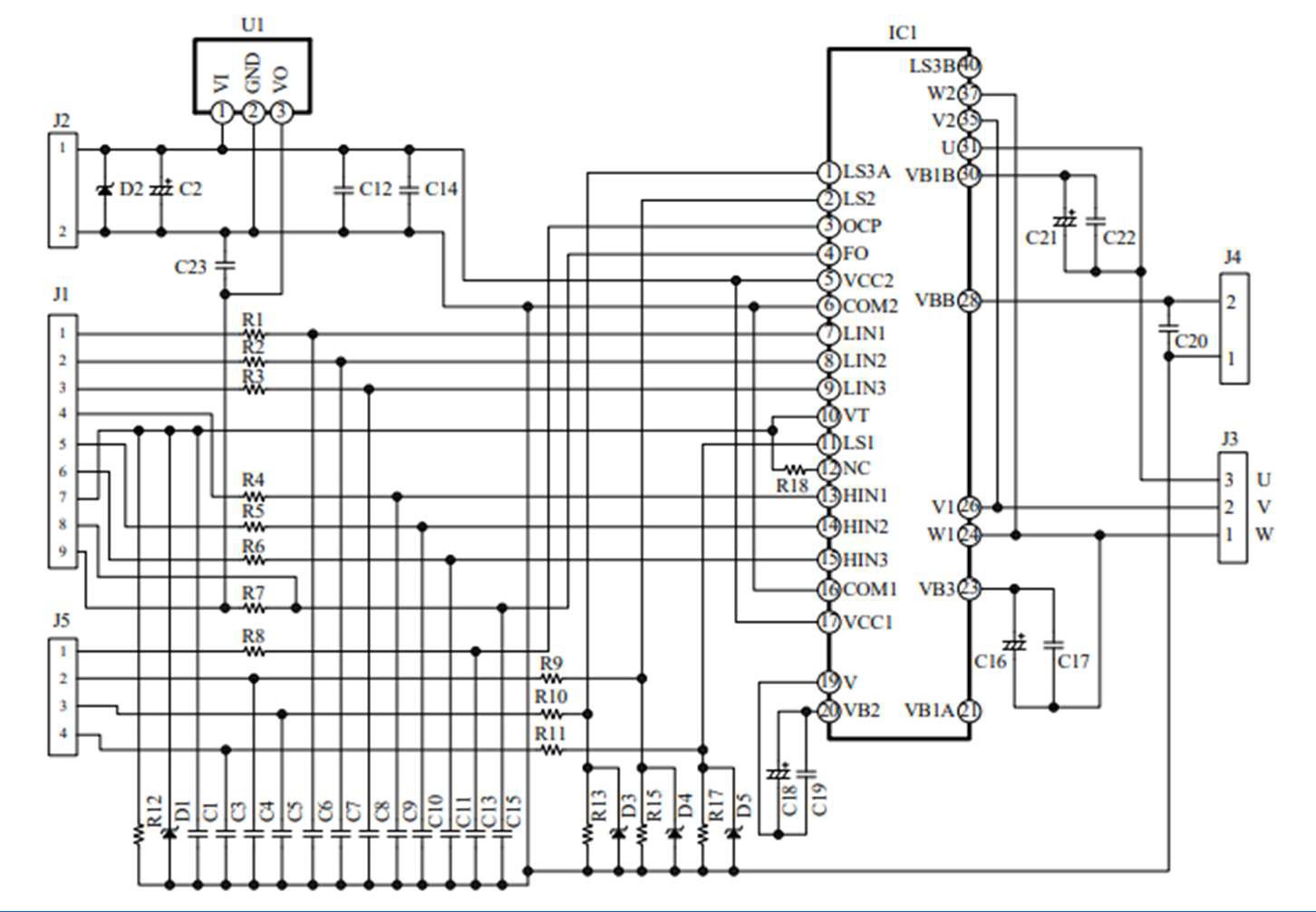

高圧3相ブラシレスDCモータドライバICの評価ボード


サンケン電気製の高圧3相ブラシレスDCモータドライバICであるSIM6892Mの評価ボードです。SIM6892Mは、出力素子、プリドライバおよび制限抵抗付きブートストラップダイオードを1パッケージにした、高圧3相モータ用ドライバです。ユニバーサル入力仕様の小~中容量モータのインバータ制御に最適です。VDSSは600V、出力電流は5Aです。 出力段は、FRD(Fast Recovery Diode)付きのIGBT出力です。

●特長

・ブートストラップダイオードを内蔵(制限抵抗60Ω)
・CMOS(3.3V、5V系)入力レベルに対応
・絶縁耐圧1500V(1分)を保証
 UL認定済み(File No.:E118037)
・保護回路動作時エラー信号出力(FO端子)
・保護機能
 過電流保護機能(OCP):自動復帰
 電源電圧低下保護機能
  ハイサイド(UVLO_VB):自動復帰
  ローサイド(UVLO_VCC):自動復帰
  サーマルシャットダウン(TSD):自動復帰
・温度モニタ機能を搭載
・Pbフリー(RoHS対応)

【アプリケーション例】
・冷蔵庫のコンプレッサの駆動
・洗濯乾燥機のファンやポンプの駆動
・エアコンのファンモータの駆動
・空気清浄機のファンモータの駆動
