IoT時代のマイコンC言語入門ボードPICoT(キット)【ADCQ1805K】

IoT時代のマイコンC言語入門ボードPICoT(キット)【ADCQ1805K】

数量
1個以上
¥5,980.00(税抜)
20個以上
¥5,681.00(税抜)
自社在庫数
17

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

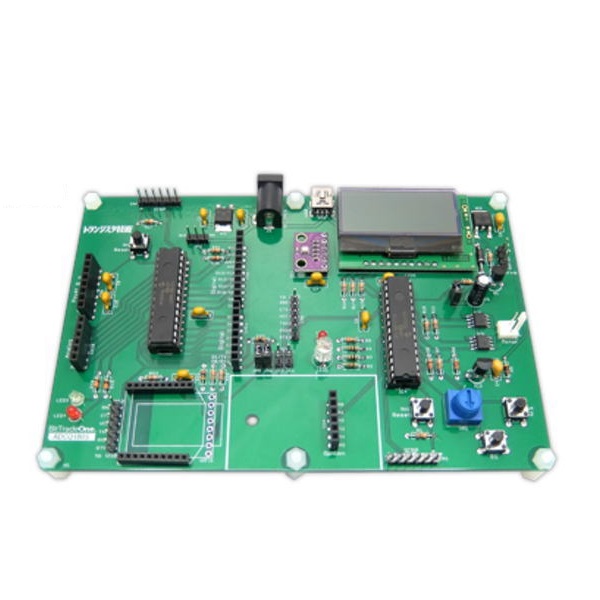

IoT時代のマイコンC言語入門ボード“PICoT”(ピコット)

※この商品は、お客様自身が組み立てる工作キットです。組み立て済みの商品をご希望の場合は、こちらをご覧ください。

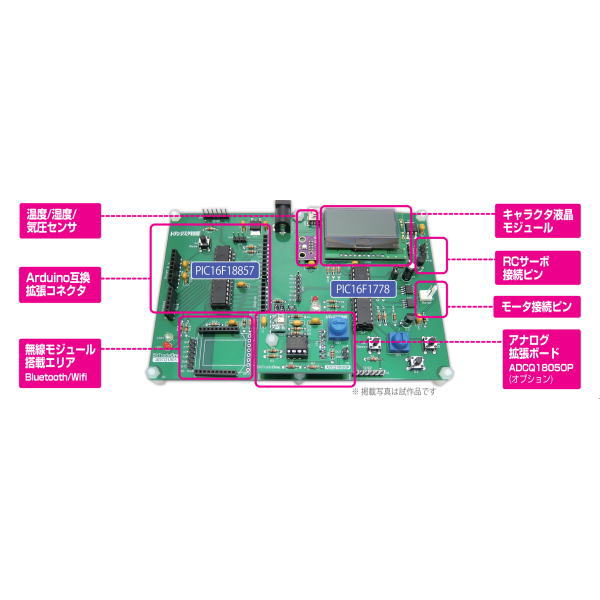

PICoTは、トランジスタ技術誌(2018年5月号)との連動企画製品「最新PIC内蔵モジュールがすぐに試せる統合学習基板」です。PICoTは、マイクロチップテクノロジー社のアナログモジュールが強化されたPIC16F1778とArduino互換を構成可能なPIC16F18857という2つのPICマイコンを搭載しています。PICoTには、スイッチやカラーLED、可変抵抗、液晶表示器、デュアルMOSFETによるフルブリッジ、温度/湿度/気圧センサと多彩な機能が搭載されています。さらに、外部接続デバイスとして、Bluetooth/Wi-Fiモジュール、DCモータやRCサーボ、USBシリアル変換ケーブルをサポートしています。また、MEMSモジュールを実装し、音声入出力を扱うことのできるアナログ回路基板をオプションボードとして追加実装可能です。これら周辺モジュールの動作確認を行うことで、効率的にPICによるデバイスコントロールを学習できます。

【ご注意】
・本製品をお使いになるには電子工作や電子回路、組み込みプログラミングについての一般的な知識が必要です。
・PICマイコンへのファームウェアの書き込みには、PICkit3などのライターが必要です。
・Bluetooth/Wi-FiモジュールやDCサーボモータなどの外部接続デバイスは、別途ユーザーご自身でご用意いただく必要があります。
・Arduino用のIDEを使ってスケッチを動かすことはできません。
・本製品には簡易組み立てマニュアルのみが付属しています。詳しい使用方法については、CQ出版社発行のトランジスタ技術2018年5月号の連動記事をご覧ください。

【ADCQ1805Kの基本仕様】

搭載PICPIC16F1778-I/SP、PIC16F18857-I/SP
ディスプレイキャラクタ液晶モジュール(16x2行)
入出力Arduino互換拡張コネクタ×1、スイッチ入力×4   半固定ボリューム×1
RCサーボ×1、モータ×1、WiFiモジュール×1、Bluetoothモジュール×1、アナログ拡張ボード×1
電源 USBミニBもしくはACアダプタ5V1A以上 外径5.5mm内径2.1mmセンタープラス(同時使用不可)より供給
サイズW150xH15xD100mm(突起部除く)
重量 約87g(ボード単体)
使用温度 0~40℃(結露なきこと)
生産国Made in Japan
