ウッドコーンスピーカーキット【SX-WD5KT】

ウッドコーンスピーカーキット【SX-WD5KT】

メーカー名:
型番:
SX-WD5KT
品質ランク:
M1

ウッドコーンスピーカーキット【SX-WD5KT】の概要

楽器のように美しい響きのウッドコーンスピーカー、
その感動を手作りする喜びがここにあります。

【特長】
■豊かで高品位な低音域を再現する11cmウッドコーン・ウーハー。
■暖かく自然な高音域を奏でる2cmウッドドーム・ツィーター。
■美しい響きを極める天然無垢チェリー材のキャビネット。
■リスニング環境や好みに合わせて音質チューニングも可能。

【仕様】
種類2ウェイバスレフ型(防磁形/JEITA)
使用スピーカー11.0cmウッドコーン・スピーカー×1、2.0cmウッドドーム・スピーカー×1
定格入力(JIS)25W
最大入力(JIS)100W
定格インピーダンス
再生周波数帯域55Hz~50,000Hz
出力音圧レベル82dB/W・m
キャビネット天然無垢チェリー材(裏板はチェリー突き板貼り)
完成品寸法(W)143×(H)256×(D)233mm(スピーカー端子含む/1本)
質量3.5kg(1本)

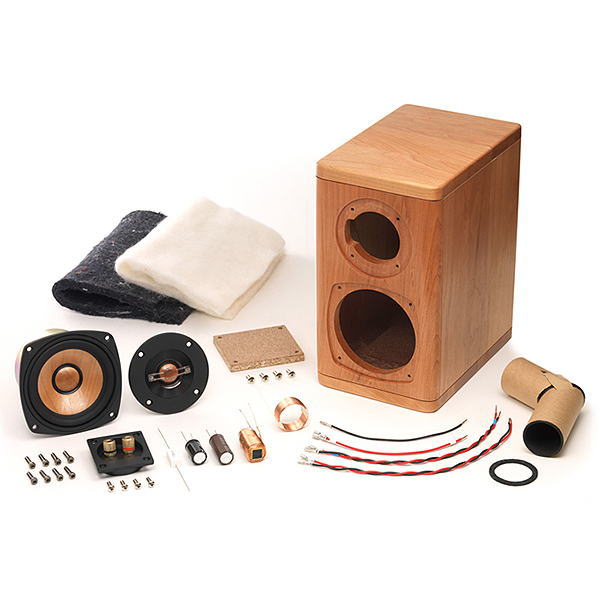

【構成部品】
・キャビネット(注)
・スピーカーユニット(ツィーター)(注)
・スピーカーユニット(ウーハー)(注)
・スピーカーユニット用スクリュー×8(M4×20mm)
・ネットワークボード75mm×85mm
・電解コンデンサ(短)2.7μF
・電解コンデンサ(長)5.6μF
・コイルA 0.47mH
・レジスター2.2Ω
・コイルB 0.56mH
・スピーカー端子用コード
・ツィーター用コード
・ウーハー用コード
・スピーカー端子
・ダクトリング
・ダクト
・ネットワークボード用スクリュー×4(M4×16mm)
・スピーカー端子用スクリュー×4(M4×16mm)
・吸音材
  (粗毛フェルト:黒)200mm×300mm
  (再生羊毛フェルト:白)200mm×300mm

(注)ウッドコーンとチェリー材キャビネットは、天然素材のため1台1台外観が異なります。

【組み立てに必要な工具】
組み立てに必要な工具
〈別売市販品〉

・六角レンチ3mm
・瞬間接着剤
・はんだごて
・ヤニ入りはんだ
・ニッパー
・ラジオペンチ
・テスター
・ゴム系接着剤
・プラスドライバーNo.2
・木工用ボンド
・はさみ
・定規

キャビネットを塗装する場合
に必要な工具(注)
〈別売市販品〉
・サンドペーパー(#300~500、仕上げ#600~1000)
・布(綿布)
・筆
・木工用パテ
・木工用塗料

(注)この商品のキャビネットは、最終塗装仕上げはされておりません。また、サランネットは付属しておりません。
