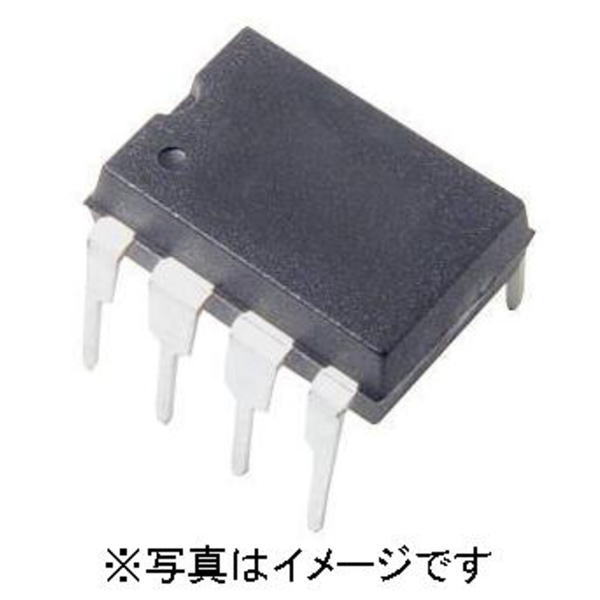

1Mbpsアナログ出力8ピンDIPフォトカプラ【PS8502-AX】 ※在庫限り品

1Mbpsアナログ出力8ピンDIPフォトカプラ【PS8502-AX】 ※在庫限り品

メーカー名:
型番:
PS8502-AX
環境区分:
RoHS2対応
品質ランク:
S1
数量

自社在庫数
3
2024/09/24 05:58 現在)
納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥294.00
(税込¥323.00)
50個以上
¥276.00
(税込¥303.00)
100個以上
¥256.00
(税込¥281.00)
200個以上
¥232.00
(税込¥255.00)

こちらからもご購入いただけます

チューブ
1 個以上
¥702.78
(税込 ¥773.05)

1Mbpsアナログ出力8ピンDIPフォトカプラ【PS8502-AX】の概要

入力側にGaAlAs発光ダイオードを使用し,出力側はPNフォトダイオードと増幅用高速トランジスタを同一チップ上に構成した受光素子を用いた8ピンDIP高速フォトカプラです。高速アナログ出力タイプですので,高速インターフェース回路に最適です。

●主な特長

○瞬時同相(高耐ノイズ)除去電圧が高い(CMH, CML = ±15 kV/μs min)
○電源電圧が高い(VCC = 35V max)
○応答速度が速い(tPHL, tPLH = 0.8μs max)
○入出力間絶縁耐圧が高い(BV = 5000Vrms)
○適当な抵抗を接続することによりTTL, CMOSコンパチブルとなります。
○鉛フリー対応品
○海外安全規格
・UL認定品:No. E72422
・CSA認定品:No. CA 101391 (CA5A, CAN/CSA-C22.2 60065, 60950)
・BSI認定品:No. 8937, 8938
・SEMKO認定品:No. 615433
・NEMKO認定品:No. P06207243
・DEMKO認定品:No. 314091
・FIMKO認定品:No. FI 22827
・DIN EN60747-5-2 (VDE0884 Part2) 認定品:No. 40019182(オプション対応いたします)

●用途
○計測器,制御機器のインターフェース
○リレー,パルストランスの代用
○モデム,通信機器
○汎用インバータ
