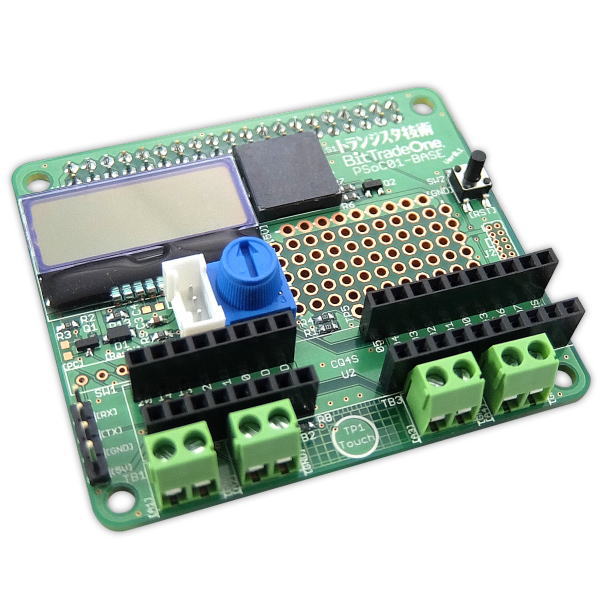

ラズパイ用ハードウェア・アクセラレート基板「PiSoC」組立済【ADCQ1904】

ラズパイ用ハードウェア・アクセラレート基板「PiSoC」組立済【ADCQ1904】

メーカー名:
型番:
ADCQ1904
品質ランク:
M1

ラズパイ用ハードウェア・アクセラレート基板「PiSoC」組立済【ADCQ1904】の概要

トランジスタ技術5月号連動![PSoC4]を活用するアナログ拡張基盤

PiSoCご購入のお客様へ重要なお知らせ
基板上のGroveコネクタのピン配置に誤りがあり、Grove対応製品を接続しても動作しない事が判明しております。
対策品のGroveコネクタ修正用ケーブルがメーカーより無償配布されております。
詳細、お申し込みにつきましてはメーカーサポートページをご覧ください。

弊社で販売しております製品につきましては、修正ケーブルが同封されております。

・Raspberry Piに強力なアナログ入力制御機能を増設可能。
PSoCは、回路図(開発環境:PSoC Creator)により、オペアンプやカウンタなど、電子工作に使われるハードの回路を自由に設計できる、電子工作に最適なマイコンです。
トランジスタ技術2019年5月号に付属するPSoC搭載基板”TSoC” を本製品”PiSoC”に取り付けるだけで、簡単にラズパイ拡張基板として使用することができます。
ラズパイが不得意とするアナログ入力機能を補完し電子工作をさらに豊かにできます。データロガーやアナログセンサを使った監視システム、モータを使用した可動ロボなどの作成も可能です。
トランジスタ技術2019年5月号の誌面でも、特設記事として使用法や作例などが豊富に紹介されています。

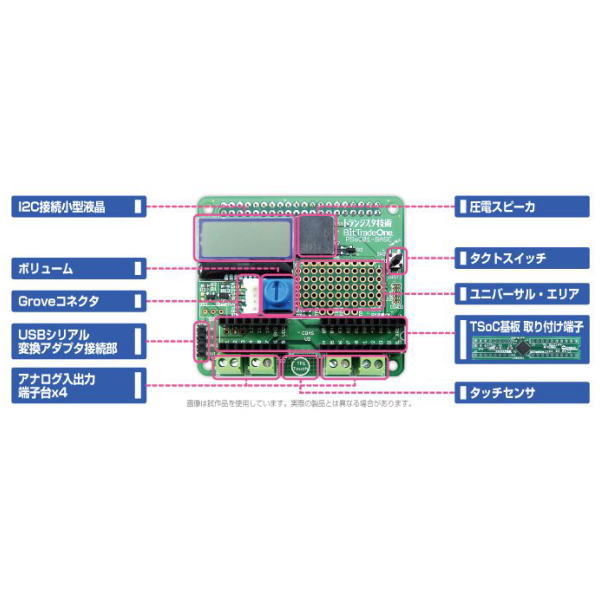

・アナログピンは端子台接続。ブザーやユニバーサル領域、Groveシステムも用意され、実験作業を容易に。
アナログ入力4点には端子台を用意。はんだ付けなしの接続で実験をスピーディに行えます。I2C接続の小型液晶ディスプレイが基板に搭載されているため、計測結果をスピーディに把握できます。
ブザーやボリューム、PSoCならではのタッチパネルも基板上に用意されているため、テストもばっちり行えます。Groveコネクタとユニバーサル領域により、拡張性も確保しています。

【仕様】
対応機種Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B
アナログ入力4点(端子台)
タッチ入力1点(基板搭載)
ブザー1点(基板搭載)
ボリューム1点(基板搭載)
拡張コネクタGroveコネクタ1点
外形寸法H56xW64xD20mm
重量約26g
動作環境温度0~45℃、湿度10~60% (結露なきこと)
生産国日本
付属品USBシリアル変換アダプタ/接続用ピンヘッダ(はんだ付けが必要です)/ネジセット/保証書1部 (Raspberry Pi本体およびケース、ケーブル類は付属していません)

【その他】
本製品を使用するためには、トランジスタ技術2019年5月号の付録基板【トラ技電子回路クリエイタ「TSoC」】が必要です。
使用方法に関しては、トランジスタ技術2019年5月号より掲載の記事をご参照ください。

【ご注意】
本製品をお使いになるには、電子工作や電子回路についての一般的な知識が必要です。
(*Raspberry Pi Zero本体およびケース、ケーブル類は付属していません。)
本製品は単体では動作しません。TSoC基板および対応Raspberry Piを別途ご用意ください。
TSoC基板を本製品に取り付けるためには、はんだ付けが必要になります。
