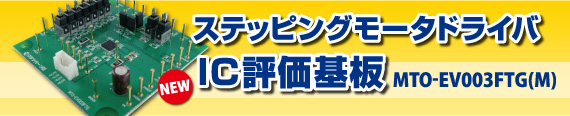

東芝製 TB67S101AFTG評価基板
PWMチョッパ型2相バイポーラ駆動、PHASE 制御方式のステッピングモータドライバ

BiCD プロセスを採用し、出力耐圧 50V、最大電流 4.0A を実現しています。また高速回転を実現する独自技術(Advanced Dynamic Mixed Decay)を内蔵しています。 本評価ボードでは、IC を評価するための部品を実装しており、IC特有のディジタル制御機能をすぐに試すことが出来ます。

• ■2相/1-2相/W1-2相励磁可能、
     BiCD定電流2相バイポーラステッピングモータドライバIC、
     PWM定電流駆動、高出力電流、低Ron、低電圧/過電流/過熱検出回路内蔵
• ■ステッピングモータ駆動用、バイポーラステッピングモータ駆動用
• ■BiCD2相バイポーラ用ステッピングモータドライバ

￥6,600(税抜)

■少ない外付部品の絶縁型LEDコントローラ

■トライアック調光対応

■シングルステージ方式PFC

■セカンダリ側のフォトカプラ不要

■効率およびノイズ改善のためのボトムスイッチ動作

■検出機能

• 減電圧検出(UVLO, Under voltage Lockout)
• VIN過電圧検出(VIN-OVD, VIN over volt. detection)
• センス抵抗ショート検出(SRSD, Sense resistor short detection, at Start-Up)
• センス配線オープン検出(SWOD, Sense wiring open detection)
• 過温度検出(OTD, Over temperature detection)
• 出力LEDオープン検出(OOD, LED out open detection)
• 出力LEDショート検出(OSD, LED out short detection)
• 1次側の過電流検出(OCD, Over charge current detection of primary)

■ パッケージ: P-SOP8-0504-1.27-001

• LED照明IC/TC62D902FG 評価基板

TC78B002FTGは単相軸流ファン用モータ向けのデジタル制御型の正弦波駆動を

実現したドライバICです。新しく設計したデジタル制御回路によって、

モータに流れる電流を正弦波に制御し、これまでの矩形波駆動方式と比べ、

モータ回転をスムーズにし、モータ効率の向上や騒音値の低減を実現出来ます。

また、デジタル制御により、出力波形の振幅や位相、変調方式などを外部からコントロール出来ます。

本評価ボードではIC評価をするための部品を実装しており、

IC特有のデジタル制御機能をスグ試すことができます。

■電源電圧(最大)：16V

■低電圧動作電源電圧(最大)：5.5V

■内部発振周波数：12MHz

■VSP端子を使い、回転数制御電圧を入力することも可能

■ホール素子接続用コネクタをご使用になる場合は

　必要に応じて C3 にノイズ対策用コンデンサを取り付けてください。

　※推奨値：0.01uF - 0.1uF

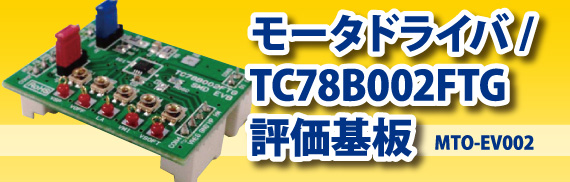

• モータドライバ/TC78B002FTG評価基板
