USB-Cコネクタを採用し600mil幅のDIP形状で使いやすい
「USB・I2C(SMBus)変換モジュール」好評発売中！

　今回は、電子工作などに便利なサンハヤト社製の「USB・I2C(SMBus)変換モジュール」をご紹介します。I2Cインターフェースを持つセンサや自作機器の入出力をパソコンに取り込んだり制御したりしたい場合には、パソコンとUSB接続ができると便利です。

　「USB・I2C(SMBus)変換モジュール」は、USB-I2C変換デバイスにSilicon Labs社製のCP2112を採用しています。CP2112は、USB2.0フルスピードコントローラ(12Mbps)、SMBusコントローラ、8本のGPIOを制御するコントローラ、USBトランシーバなどを内蔵したデバイスで、厳密にはI2CではなくSMBusに対応した変換デバイスです。

　I2Cはフィリップス社(現NXP社)が開発した規格ですが、SMBus(System Management Bus)はインテル社などが定義した規格です。SMBusはI2Cのサブセットと言われますが、I2Cバスプロトコルと互換性を持ち、電圧レベルやタイミングはI2Cよりも厳密に定義され、さらにタイムアウト機能なども定義されています。

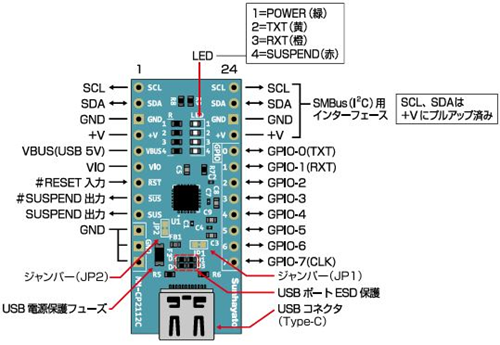

USB・I2C(SMBus)変換モジュールの端子機能

　「USB・I2C(SMBus)変換モジュール」は、本体サイズが17.78×40.64mmでUSB Type-Cコネクタを搭載しています。ピンヘッダー用のスルーホールが2.54mmピッチで12個×2列用意されています。左右のスルーホール列の間隔は、ブレッドボードなどで利用しやすい600mil幅(15.24mm)になっています。

　SMBusは左右に2組、GPIOは8本が用意されています。また、USBポートには、ESD保護回路と電源保護回路が入っています。CP2112は標準HIDデバイスなので専用ドライバが不要です。したがって、本ボードをパソコンに接続するとすぐに、パソコン上のアプリから直接制御することができます。

▽USB・I2C(SMBus)変換モジュール
【MM-CP2112C】
単価：￥4,398(税込)

初級レベルのはんだ付け技術の向上に役立つ
「ハンダ付け技能練習セット(DIP初級)」好評発売中！

　ここでは、サンハヤト株式会社が販売する「ハンダ付け技能練習セット(DIP初級)」をご紹介します。サンハヤト社では、従来から表面実装部品のはんだ付け練習セットを販売していましたが、「ハンダ付け技能練習セット(DIP初級)」は入門者向けに新たに企画されたDIP部品やリード付き部品などのはんだ付け練習セットです。

　プリント基板の部品実装工場などで、これからDIP部品のはんだ付けを始める初心者のはんだ付け技術の習得や初級レベルのはんだ付け技術の維持/管理に使用することを目的にしています。

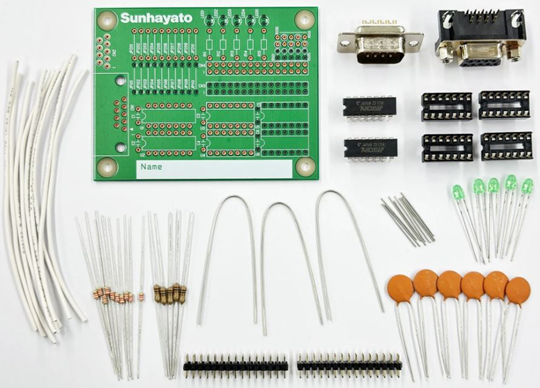

　本製品には12種類の部品が付属し、それぞれの部品を使ってはんだごての使い方を練習できます。各部品のランドは、片面と両面スルーホール、さらにサーマルランドの有無を組み合わせた4つのパターンがあります。基板はガラスコンポジット(CEM3)製で、基板サイズは83.82×65.00×1.6mmです。

●付属する部品

・IC(1種)	×	2個
・ICソケット(1種)	×	4個
・LED(1種)	×	5個
・抵抗器(2種)	×	15個
・コンデンサ(1種)	×	6個
・ピンヘッダ(1種)	×	2個
・コネクタ(2種)	×	2個
・ワイヤ(3種)	×	22本

ハンダ付け技能練習セット(DIP初級)


	▽ハンダ付け技能練習セット(DIP初級) 【CT-DP10】　・単価：￥3,408(税込)

	▽ハンダ付け技能練習セット(SMD初級) 【CT-ST20】・単価：￥1,978(税込)

	▽ハンダ付け技能練習セット(SMD中級) 【CT-ST50】・単価：￥2,198(税込)

【マルツの技術情報】
マルツエレックは回路設計のご要望にお応えします

▼エナジーハーベスト電源回路基板の製作　【LP39：電源回路編】

　太陽電池などのエナジーハーベスト(環境発電) を利用して得られる電力を電子機器に安定して電源供給するための回路基板です。必要な電力をEDLCで蓄電し、5[V]及び3.3[V]の出力電圧を供給します。

　pdfの参考資料はこちらから。　その他の技術情報一覧はこちらをご覧ください。
回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。

【多数のご応募をいただきありがとうございました】
第3回学生アイディア・コンテストの受賞者を発表いたします

　マルツエレックが開催した「第3回学生アイディア・コンテスト」に多数のご応募をいただき誠にありがとうございました。

　今回も大変レベルの高いコンテストになりました。厳密に審査を行った結果、受賞された皆さんの発表と講評をお知らせいたします。詳細はこちらをご覧ください。

　次回も開催いたしますので、どうぞご期待ください！
