USBベースのデータ収集システムで電気機械テストを簡素化 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 1988 2025. 3. 18 |
|
 |
USBベースのデータ収集システムで電気機械テストを簡素化 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

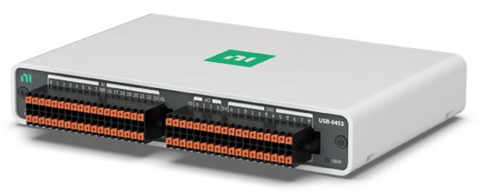

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、高機能なシステムを開発する際のテスト機器には不可欠といえる複数のデータを収集できるNI社のDAQデバイスについて解説した記事をご紹介します。 ■USBベースのデータ収集システムで電気機械テストを簡素化 現在の計測装置はパソコンに接続して使用するタイプが一般的になっており、データ収集システム(DAQ)も同様です。データ収集システムは様々な用途に使用されていますが、例えば電気自動車やロボット、各種製造装置などには数多くのセンサが取り付けられており、それらのセンサが収集したデータを基にして様々な処理や動作を行います。したがって、それらの装置を開発する際は多くのセンサが集めるデータを同時に解析する必要があり、複数のアナログデータやデジタルデータを処理できなければなりません。  NI mioDAQ NI社のmioDAQは、2024年に発売された複数のデータ入出力が可能なDAQデバイスで、現在4種類の製品が用意されています。16本のデジタルI/Oラインと4つの32ビットカウンタ/タイマを搭載しており、パソコンとUSB-Cで接続して制御と電源の供給を行います。 サイズは、幅177mm、高さ30.4mm、奥行き116.7mmと小型で、前面パネルからすべてのアナログ/デジタル信号にアクセスできます。センサなどを接続する際は、2個の36ポジションの前面取り付けスプリング端子コネクタを使用します。 背面と側面にジップタイ取り付け穴、背面にUSB固定ネジが装備されています。オプションの取り付けキットを使用すると、19インチラックやDINレールに固定することができます。 モデルにより異なりますが、最大32個のアナログ入力が可能で、フルスケールは－10V～+10V、分解能は16ビットまたは20ビット、サンプリングレートは250kS/sまたは1MS/sです。アナログ出力の電圧範囲は－10Vから+10Vで、クロック速度はチャンネルあたり200kS/sです。デジタルI/Oラインは入力と出力を個別に設定でき、閾値を5V、3.3V、2.5Vに設定できます。 DAQの制御や表示、保存など行うロギングソフトウェアにはFlexLoggerが用意されており、手動のデータロギングと基本操作ができるFlexLogger Liteは無償で利用できます。 【アプリケーションラボ】では、データ収集システムの用途や実際にモータ試験装置に使用した例について解説した後、NI社のデータ収集デバイスであるmioDAQを紹介しています。 NI社は、1976年に設立された米国テキサス州オースティンに本社を置く計測機器メーカーです。グラフィカルプログラミング環境でテストシステムを開発できるソフトウェアのLabVIEWで有名です。2020年に社名がNational InstrumentsからNIに変更されました。さらに、2023年4月にエマソン・エレクトリック社に買収され、子会社となっています。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。 ▽USB-6421 USBマルチファンクションI/Oデバイス(16ビット)【789887-01】 ・単価：￥204,864(税込) ・フルスケール入力：±10V ・振幅分解能：16ビット ・最大サンプリングレート：250kS/s ・アナログ入力チャンネル：シングルエンド16ch、差動8ch ・アナログ出力チャンネル：2ch ・デジタルI/Oチャンネル：16ch ▽USB-6423 USBマルチファンクションI/Oデバイス(16ビット)【789882-01】 ・単価：￥361,541(税込) ・フルスケール入力：±10V ・振幅分解能：16ビット ・最大サンプリングレート：250kS/s ・アナログ入力チャンネル：シングルエンド32ch、差動16ch ・アナログ出力チャンネル：4ch ・デジタルI/Oチャンネル：16ch ▽USB-6451 USBマルチファンクションI/Oデバイス(20ビット)【789888-01】 ・単価：￥451,972(税込) ・フルスケール入力：±10V ・振幅分解能：20ビット ・最大サンプリングレート：1MS/s(8チャンネル、多重化モードあり) ・アナログ入力チャンネル：シングルエンド16ch、差動8ch ・アナログ出力チャンネル：2ch ・デジタルI/Oチャンネル：16ch ▽USB-6453 USBマルチファンクションI/Oデバイス(20ビット)【789884-01】 ・単価：￥751,690(税込) ・フルスケール入力：±10V ・振幅分解能：20ビット ・最大サンプリングレート：1MS/s(16チャンネル、多重化モードあり) ・アナログ入力チャンネル：シングルエンド32ch、差動16ch ・アナログ出力チャンネル：4ch ・デジタルI/Oチャンネル：16ch |
|
