多回転エンコーダを活用する場面と方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 2096 2026. 2. 3 |
 |
多回転エンコーダを活用する場面と方法 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

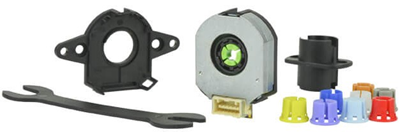

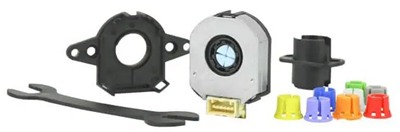

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、モーター制御や位置決めなどに使用する、絶対角度位置と総回転数の両方を得ることができる多回転ロータリエンコーダの機能と利点について解説した記事をご紹介します。 ■多回転エンコーダを活用する場面と方法 ロータリエンコーダは、シャフトの回転量や回転角度を電気信号として読み取るためのセンサで、モーター制御や位置決め機構、操作ノブなど幅広い用途で使用されています。ロータリエンコーダには、回転するとA相とB相の2相パルスを出力し、パルス数から回転量を、A/B相の位相差から回転方向を検出するインクリメンタル型と、回転角度そのものを絶対値として出力するアブソリュート型があります。 多回転ロータリエンコーダは、シャフトの角度位置だけでなく何回転したかを記録でき、電源を切ってもその回転数を絶対値として保持できます。この特性により、位置決め装置や原点復帰が必要な機器で広く利用されています。 多回転エンコーダの場合、電源投入時のリセット管理が重要で、起動時におけるエンコーダの位置の初期化やシャットダウン前に取得した値の保存などが必要になります。 【アプリケーションラボ】の解説記事では、多回転ロータリエンコーダの機能や使用する利点および起動時における注意点などについて解説した後、Same SkyのAMTロータリエンコーダファミリを紹介しています。Same Skyは、CUI Devices社が2024年から統一して使用するようになったブランド名です。 Same SkyのAMTシリーズは、回転ディスクのパターンとセンサ基板の電極パターンの間で生じる静電容量の変化を読み取って角度を検出する静電容量式(キャパシティブ方式)を採用したロータリーエンコーダで、高い耐環境性と高精度を実現し、モジュラー構造を特徴としています。LEDやスリット円板を使わない構造のため汚れや振動に強く、長寿命です。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。 ▽AMT21アブソリュート/単回転エンコーダ【AMT212A-V】 モジュラー式の単回転アブソリュートエンコーダで、RS-485により12ビットの角度データを高速に出力します。
▽AMT22アブソリュート/単回転エンコーダ【AMT222A-V】 モジュラー式の単回転アブソリュートエンコーダで、SPIまたはSSIを使って12ビットの角度データを出力します。MCUやFPGAと容易に接続できます。
▽AMT24アブソリュート/多回転エンコーダ【AMT242A-V】 電源断中でも回転数を保持する電子カウンタ方式を採用した多回転アブソリュートエンコーダで、SPIまたはSSIを使って角度データを出力します。分解能14ビットの単回転としても使用できます。多回転の場合は、12ビット分解能です。
▽AMT25インクリメンタル/単回転/高分解能エンコーダ【AMT252A-V】 高分解能のインクリメンタルロータリーエンコーダで、A/B/Z相を出力します。分解能は、48～8192PPRの範囲で設定可能です。A/Bの90° 位相差で回転方向を検出し、Z相で1回転位置を取得します。
|
|
