特殊コネクタにより車載対応のUSB-C接続を実現 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 2111 2026. 3. 31 |
 |
特殊コネクタにより車載対応のUSB-C接続を実現 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

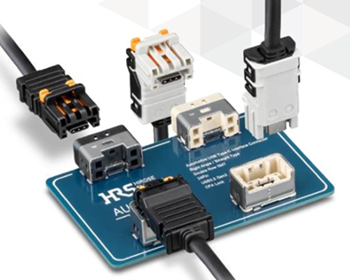

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、堅牢性、信頼性、安全性などを強化し、車載用途に必要な性能を持つヒロセ電機のUSB Type-Cコネクタについて解説した記事をご紹介します。 ■特殊コネクタにより車載対応のUSB-C接続を実現 USB Type-Cコネクタは、現在では小型電子機器同士の接続や電源供給のための標準規格として広く普及しています。データ通信と充電を同時に行うことができ、さらにコネクタとプラグが対称構造(リバーシブル)であるため、機械的な上下方向のキーイングを必要としません。この特性は、車載エンターテインメントシステムにとっても有用です。 しかし、従来のUSB Type-Cコネクタは民生用途向けに設計されているため、車載環境で求められる堅牢性や信頼性、安全性を満たしていません。車載用途では、極端な振動や温度変化、高レベルの電磁妨害(EMI)に耐えられることに加え、USBケーブルやコネクタの誤配線による不具合を防止する仕組みが必要になります。  AU1シリーズのUSB Type-Cコネクタ ヒロセ電機が開発したAU1シリーズは、車載用途向けに設計された高信頼性USB Type-Cコネクタです。従来のCXシリーズの内部構造をベースに、耐振動/耐熱/耐久性を強化した車載グレードの製品であり、USCAR-2およびUSCAR-30に準拠しています。 USCAR(United States Council for Automotive Research：米国自動車研究協議会)規格は、車載コネクタの性能と信頼性を保証するための業界標準です。USCAR-2は端子/コネクタ/関連部品の機械的/環境的性能要件を定義した規格で、USCAR-30はUSBコネクタやケーブル、周辺機器間の電気的/機械的/環境的性能を規定しています。 【アプリケーションラボ】の解説記事では、USB Type-Cコネクタの特長ならびに車載用として要求される性能などについて解説した後、ヒロセ電機が開発したAU1シリーズのUSB Type-Cコネクタを紹介しています。 AU1シリーズは、車載用途に求められる信頼性を満たすため、次のような特長を備えています。
ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。 ▽車載用USB Type-Cプラグ用ハウジング【AU1MS-24S-HU/C(805)】
▽車載用USB Type-Cプラグ用ハウジング【AU1MSA-24S-HU/C(805)】
▽車載用USB Type-Cプラグ用コネクタシールド【AU1MS-24S-SLDA(805)】
▽車載用USB Type-Cプラグ用リテーナ【AU1MS-24RS(805)】
▽車載用USB Type-Cレセプタクル【AU1FS-24P(805)】
▽車載用USB Type-Cレセプタクル【AU1FRA-24P(805)】
|
|
