シングルボードコンピュータ Tinker Board S【TINKER-BOARD-S】

シングルボードコンピュータ Tinker Board S【TINKER-BOARD-S】

数量
1個以上
¥9,950(税抜)
自社在庫数
22

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

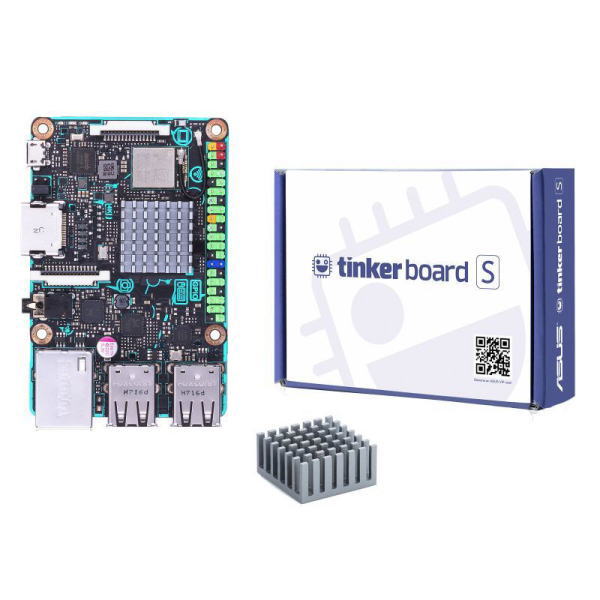

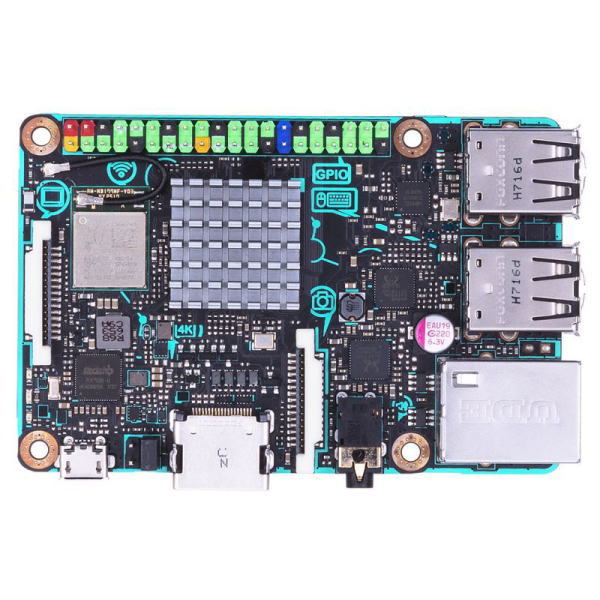

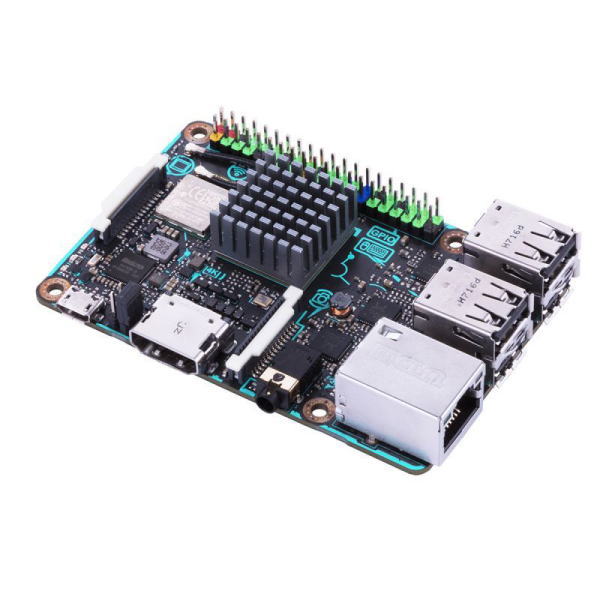

ASUS Tinker Board Sは、カードサイズの基板にARMベース プロセッサRockchip RK3288とGPU Mali-T764を搭載したクラス最高峰レベルのパフォーマンスを持つASUS Tinker Boardの上位版シングルボードコンピュータです。16GのEMMCを標準搭載するなど様々な点で改良が施されています。

主な改良点

1)16GB EMMCが標準搭載
ストレージがMicro SDのみから、オンボードで16GB eMMCが標準搭載に変更され、eMMC起動が可能になりました。
従来からのmicroSDカードスロットもそのまま使用可能なので併用も可能です。
詳しくは以下のチュートリアルサイトを参照して下さい。
https://physical-computing-lab.net/tinker-board/tinker-board-s-os-installation.html

2)シャットダウンスイッチ用ピンヘッダーの追加
シャットダウン用のピンヘッダーが追加されました。これによりスイッチなどを接続すればワンタッチでシャットダウンプロセスをスタートさせることができるようになりました。

3)電圧低下のアラーム機能の追加
Tinker Board Sを稼働中に、入力電圧の低下が発生した場合のアラーム機能が追加されました。

4)HDMIポートのCEC対応化
HDMIポートがCEC対応となり、HDMIで接続されたテレビ等のリモコン入力をHDMI経由でTinker Board Sに入力し制御することが可能となりました。Kodiなどのメディアプレーヤーをリモコンから操作が可能となります。

5)オーディオジャックのプラグイン検出機能のサポート
オーディオジャックにヘッドフォンやスピーカーが接続されると自動的に認識されますので、接続状態に合わせた利用が可能となりました。出力先の切り替えや設定などができるアプリケーションの可能性が広がります。

スペックの詳細

<Tinker BoardとTinker Board Sとの比較>

 Tinker Board STinker Board
ProcessorRockchip RK3288 Cortex-A17 Quad-core SoCRockchip RK3288 Cortex-A17 Quad-core SoC
GPUARM Mali-T760 MP4 GPUARM Mali-T760 MP4 GPU
Display1 x HDMI with CEC hardware ready1 x HDMI
1 x 15-pin MIPI DSI supports up to HD1 x 15-pin MIPI DSI supports up to HD
Memory SizeDual-CH LPDDR3 2GBDual-CH LPDDR3 2GB
Storage16GB eMMC onboard--
Micro SD(TF) card slotMicro SD(TF) card slot
ConnectivityRTL8211E-VB-CG GB LANRTL8211E-VB-CG GB LAN
802.11 b/g/n wireless & BT 4.0 + EDR802.11 b/g/n wireless & BT 4.0 + EDR
AudioRTL ALC4040 Codec with 1 x 3.5mm audio jack
*Supports audio jack plug-in detection
RTL ALC4040 Codec with 1 x 3.5mm audio jack
USB4 x USB 2.0 ports4 x USB 2.0 ports
Camera Interface1 x 15-pin MIPI CSI slot for camera1 x 15-pin MIPI CSI slot for camera
Internal Headers1 x 40-pin headers includes:
 - up to 28 x GPIO pins
 - up to 2 x SPI bus
 - up to 2 x I2C bus
 - up to 4 x UART
 - up to 2 x PWM
 - up to 1 x PCM/I2S w/ Slave Mode support
 - 2 x 5V power pins
 - 2 x 3.3V power pins
 - 8 x ground pins
1 x 2-pin Power-on header
1 x 2-pin eMMC recovery header
1 x 40-pin headers includes:
 - up to 28 x GPIO pins
 - up to 2 x SPI bus
 - up to 2 x I2C bus
 - up to 4 x UART
 - up to 2 x PWM
 - up to 1 x PCM/I2S
 - 2 x 5V power pins
 - 2 x 3.3V power pins
 - 8 x ground pins
1 x 2-pin contact points includes:
 - 1 x PWM signal
 - 1 x S/PDIF signal
1 x 2-pin contact points includes:
 - 1 x PWM signal
 - 1 x S/PDIF signal
Power Connector5V/2~3A Micro USB power input
*Supports low power voltage input detection
5V/2~3A Micro USB power input
OS SupportDebian 9 / Android 6Debian 9 / Android 6
Dimension3.37" x 2.125"3.37" x 2.125"

*1. OSビルドインのメディアプレイヤーを使うことで、ARMR Quad-Core Mali GPUによる最大解像度4K、フレームレート30hzのH.264/H.265 ハードウエアデコーダ支援が得られます。

*2. 火傷などの可能性を防ぐため、SoCまたはヒートシンクの表面を触らないでください。

*3. Wif及びBluetoothの機能については、日本国内の技術適合取得済みです。



Tinker Board Sの詳しい情報は、下記のページを参照ください。

Tinker Board S とは

 http://www.physical-computing.jp/page/21

1099505 0000000200976797 _3L220 TINKER-BOARD-S 回路図
