XHコネクタ用ベースピン トップ型 (100個入)【B6B-XH-A】

XHコネクタ用ベースピン トップ型 (100個入)【B6B-XH-A】

メーカー名:
型番:
B6B-XH-A
環境区分:
RoHS対応
品質ランク:
M1
納期:
販売終了

2021/07/01現在 材料や部材入手難などの影響により表記通りの納品ができない可能性がございます。また納期のご案内も困難な場合がございます。

こちらからもご購入いただけます

1 個以上
¥40.00
(税込 ¥44.00)

納期:本日出荷在庫品
バルク
1 個以上
¥68.58
(税込 ¥75.43)

XHコネクタ用ベースピン トップ型 (100個入)【B6B-XH-A】の概要

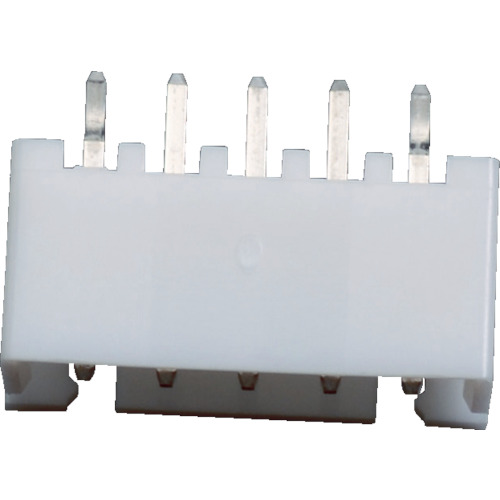

※商品画像は代表画像です。
<特長>
・独創的なダブルリーフコンタクトを採用しました。
・ベース付ポストはボックス型です。

<用途>
・機器内配線用。
・電線対基板接続用の2.5mmピッチ。

<仕様>
・極数:6
・形状:トップ型
・適用電線範囲:AWG#28〜#22
・定格電流:3A

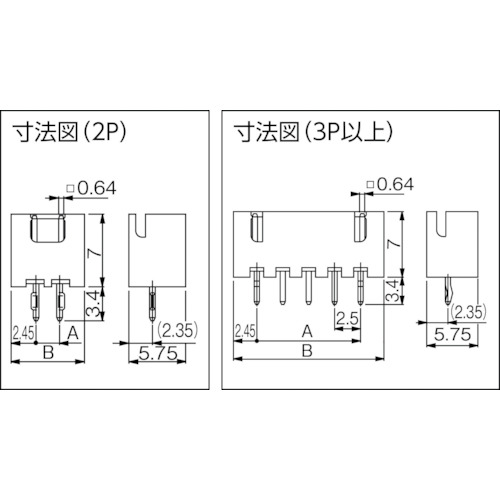

・A(mm):12.5
・B(mm):17.4
・絶縁抵抗:1000MΩ以上
・定格電圧:250V
・使用温度範囲:-25℃〜+85℃(温度上昇値を含む)
・耐電圧:AC1000V/1分間

<材質/仕上>
・黄銅・銅下地付すずメッキ(リフロー処理)
・ベース:ナイロン66(UL94V-0)

<入数>
100個
