NHコネクタ用ベースピン トップ型 (100個入)【B2P-SHF-1AA】

NHコネクタ用ベースピン トップ型 (100個入)【B2P-SHF-1AA】

メーカー名:
型番:
B2P-SHF-1AA
環境区分:
RoHS対応
品質ランク:
M1
数量

1袋以上
¥850.00(税抜)
納期:
ただいま入荷待ちです

申し訳ございません

NHコネクタ用ベースピン トップ型 (100個入)【B2P-SHF-1AA】の概要

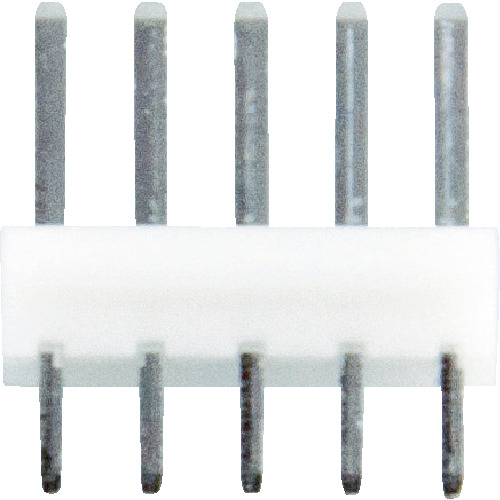

※商品画像は代表画像です。
<特長>
・高信頼のリーフ状ばね構造です。
・両面接触コンタクトです。

<用途>
・機器内配線用。
・電線対基板接続用の2.5mmピッチ。

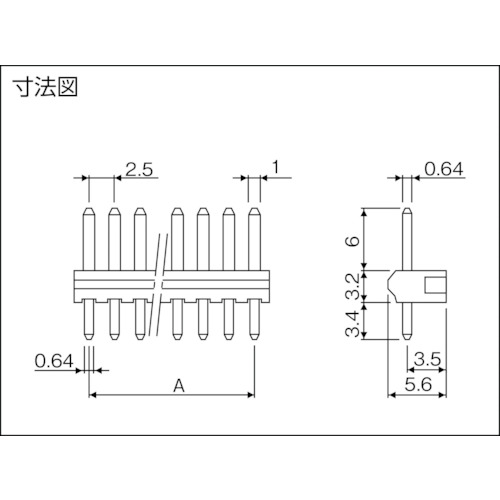

<仕様>
・極数:2
・形状:トップ型
・適用電線範囲:AWG#28〜#22
・定格電流:3A
・A(mm):2.5
・絶縁抵抗:500MΩ以上
・定格電圧:250V
・使用温度範囲:-25℃〜+85℃(温度上昇値を含む)
・耐電圧:AC1500V/1分間

<材質/仕上>
・黄銅・銅下地付すずメッキ(リフロー処理)
・ベース:ナイロン66(UL94V-0)

<入数>
100個
