エアモーター式 壁掛型 送風機 (アルミハネ45cm)【AFW-18】

数量
1台以上
¥112,065.00(税抜)
納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

商品説明

<特長>

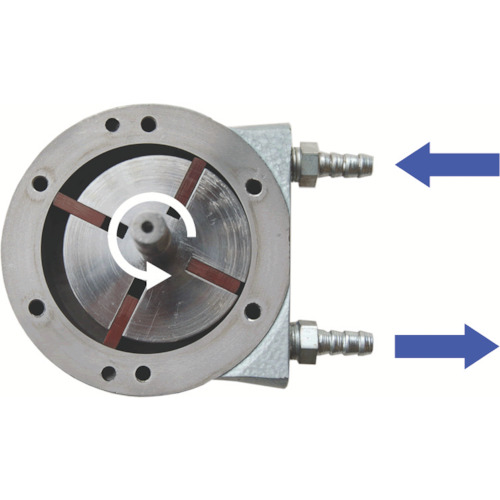

・電気を使わずエアモーターを使用し、圧縮エアにつなぐだけなので簡単です。

<用途>
・防爆地域での換気扇として最適。

<仕様>
・コンプレッサー出力(馬力):3.0
・使用空気圧力(MPa):0.4〜0.6
・空気消費量([[M3]]/min):0.21
・ハネ枚数(枚):4
・運転音(dB(A))(50/60Hz):※
・風量([[M3]]/min):30
・運転音(dB(A))(50/60Hz):※
・ハネ枚数(枚):4

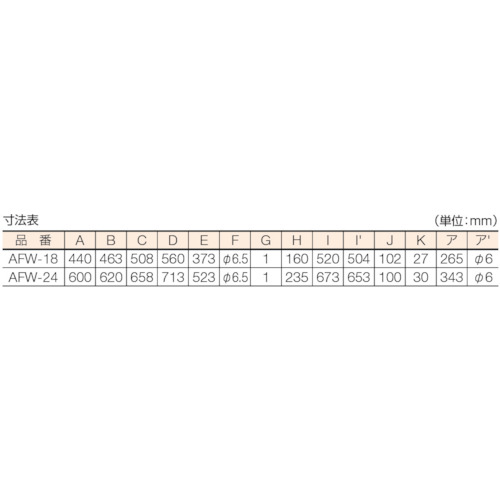

・本体寸法(mm)縦×横×厚さ:508×508×160
・最大回転数(rpm):1500
・風量調節:しぼりによる無段階
・エアフィルター・ルブリケーター標準装備
・エア接続:日東工器製 20PM
1181236 !095! AFW-18
