組端子 ZDU2.5 x20【7800003917】

組端子 ZDU2.5 x20【7800003917】

メーカー名:
型番:
7800003917
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥2,139.00
(税込¥2,352.00)
納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

組端子 ZDU2.5 x20【7800003917】の概要

※商品画像は代表画像です。
<特長>

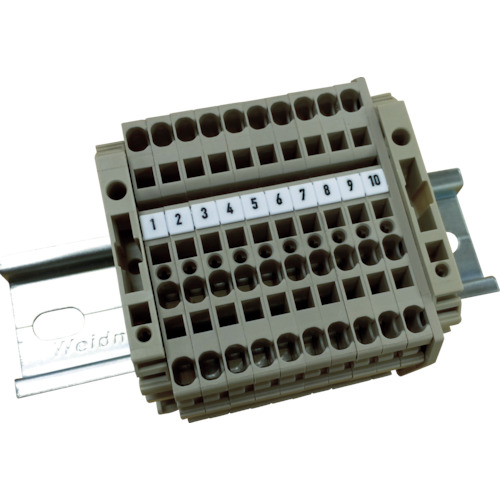

・省配線化に優れたヨーロッパ式のバネ式端子台をDINレールにあらかじめ組み付けた状態で提供します。
・マーカー装着済みで工数の削減、誤配線の予防になります。

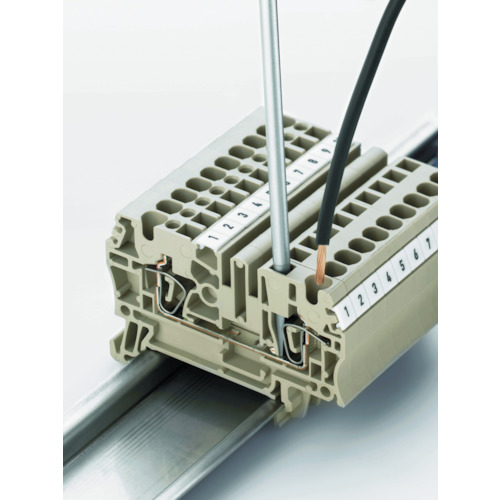

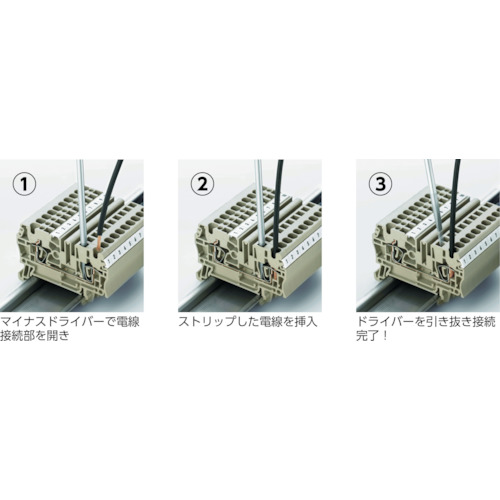

・マイナスドライバーで電線接続部を開き、ストリップした電線を挿入、ドライバーを引き抜き接続完了です。

<用途>
・電線の中継や分岐配線に。

<仕様>
・極数:20
・幅(mm):59.5
・高さ(mm):46.5
・長さ(mm):140
・取付ピッチ(mm):130
・電線サイズ:0.5〜4.0[[MM2]]/AWG NO.30〜12
・定格電圧:IEC 800V/UL 600V
・定格電流:IEC 24A/UL 25A
・適合規格:CE、UL、CSA、EAC
・被覆剥き長さ:10mm
・使用温度範囲:-50〜120℃
・適合工具:マイナスドライバー・ストレートタイプ(刃厚×刃幅)0.6×3.5mm
・適合ドライバー:SDS 0.6×3.5×100(9008330000)
・レール幅:35mm
・マーカ付:左から1

<材質/仕上>
・レール部:スチール
・端子台部:PA(ポリアミド)
