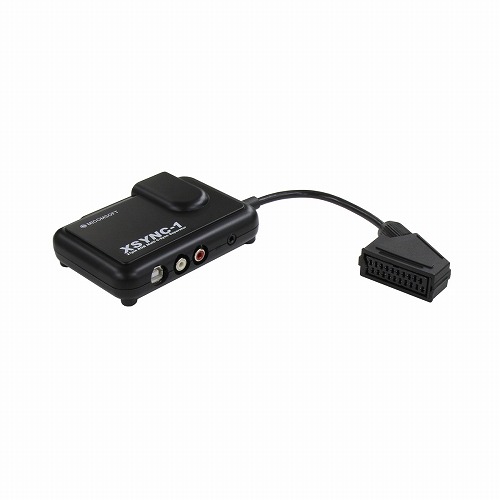

複合同期分離ユニット 21ピンRGBマルチ端子対応
マルツコード：
M1279-54
品質ランク：
M1

複合同期分離ユニット 21ピンRGBマルチ端子対応【XSYNC1】

の概要

ハイビジョン映像を録る！残せる！！

XSYNC-1 は、ゲーム機の21 ピン・アナログRGB 信号( 水平同期周波数15kHz) の複合同期信号を、セパレート同期信号(H 同期とV 同期) に分離する同期分離ユニットです。
SC-500N1/DVIと組み合わせて使用する特殊な映像機器で、SC-500N1/DVIで入力可能な機器に加えて21ピン・アナログRGB出力端子を持った家庭用ゲーム機や一部の業務用ゲーム基板からの映像も入力できるようになります！
さらにアナログRGB 映像信号や音声を分配し、遅延の無いモニタリングなども可能に！

■XSYNC-1と組み合わせてキャプチャー可能なゲーム機の例

  • ・Playstation/Playstation2（コンポーネント設定がRGBの時のみ）
  • ・スーパーファミコン
  • ・メガドライブ/メガドライブ２（XMDシリーズや接続ケーブルを使用した場合）
  • ・セガサターン

■業務用ゲーム基板について
　表示可能な物もありますが、映像の一部が乱れる、欠ける、全く映らない等、XSYNC-1を使用しても映せない映像信号が特殊な基板が少なからず存在します。

　
■XSYNC-1仕様
対応機種SC-500N1/DVI
入力映像21ピンマルチ・アナログRGB
　R・G・B 信号75Ω(0.7Vp-p)、同期信号 0.3Vp-p( 複合同期)
　水平同期周波数15kHz、垂直同期周波数60Hz(NTSC)
音声アナログ音声 ステレオ2ch
※21 ピン・アナログRGB マルチ入力端子より入力
出力映像15ピン・アナログRGB端子(15ピン・ミニD-SUB)
　R・G・B 信号75Ω(0.7Vp-p)
　同期信号 TTL レベル( セパレート同期)
　※水平同期周波数と垂直同期周波数は入力信号と同じになります。本機では周波数の変換や解像度の変更はできません。
8 ピンDIN 端子( スルー映像用)
　R・G・B 信号75Ω(0.7Vp-p)
　同期信号 0.3Vp-p( 複合同期)
　※水平同期周波数と垂直同期周波数は入力信号と同じになります。本機では周波数の変換や解像度の変更はできません。
音声RCA 端子(L,R)：アナログ音声 ステレオ2ch
ステレオ・ミニピン端子：アナログ音声 ステレオ2ch
電源USB端子より供給
DC 5V 最大消費電流0.5A
